概览
优势和特点
- 高P1dB输出功率：28 dBm
- 高Psat输出功率：29.5 dBm
- 高增益：13.5 dB
- 高输出IP3：39 dBm
- 电源电压：+10 V（400 mA时）
- 50 Ω匹配输入/输出
- 32引脚5×5 mm SMT封装：25 mm2
产品详情
HMC797APM5E是一款GaAs MMIC pHEMT分布式功率放大器，工作频率范围为DC至22 GHz。该放大器提供13.5 dB增益、39 dBm输出IP3和+28 dBm输出功率（1 dB增益压缩），功耗为400 mA（采用+10 V电源）。该多功能PA在4至20 GHz范围内具有正增益斜率，因而非常适合EW、ECM、雷达和测试设备应用。HMC797APM5E放大器I/O内部匹配至50 Ω，方便集成到多芯片模块（MCM）中，采用无引脚QFN 5×5 mm表贴封装，无需外部匹配元件。
应用
- 测试仪器仪表
- 微波无线电和VSAT
- 军事和太空
- 电信基础设施
- 光纤产品
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

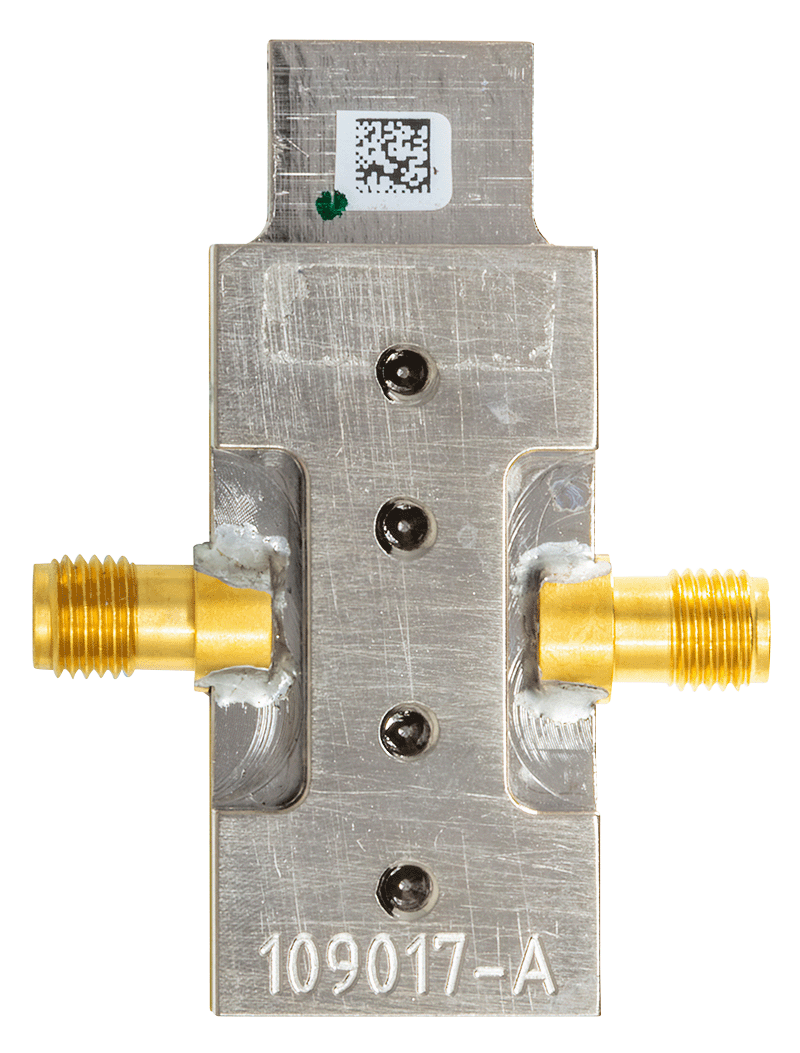

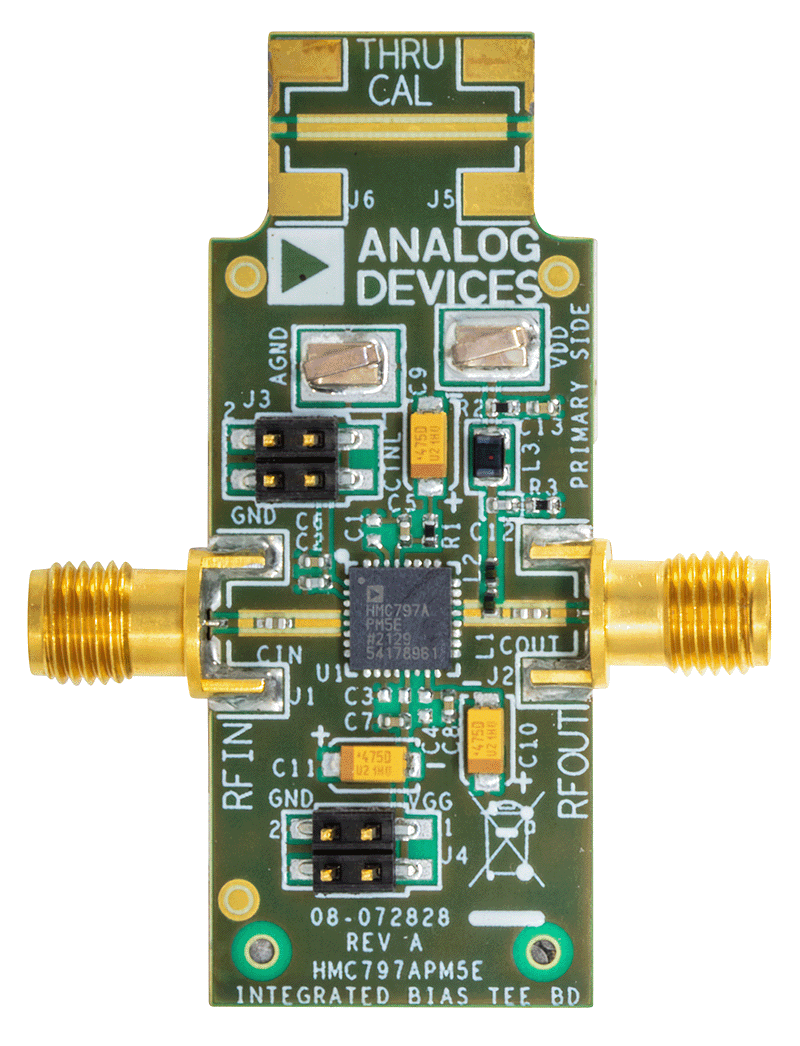

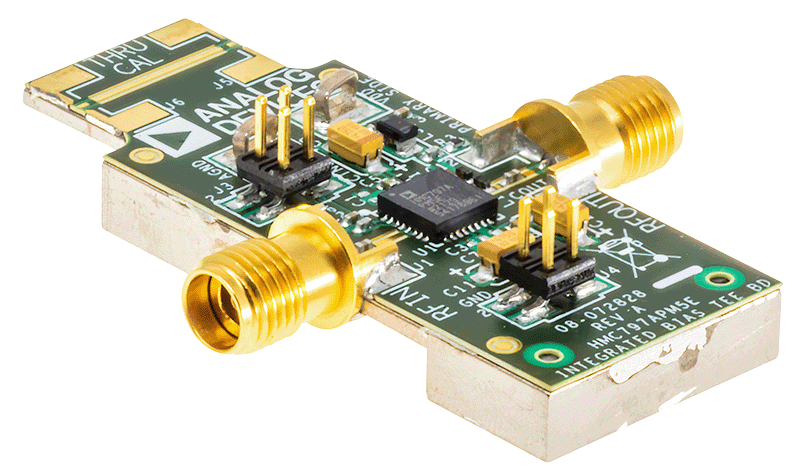

评估套件 (1)
参考资料
工具及仿真模型
S参数
ZIP
HMC797APM5E S-Parameters
12.53 K
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| HMC797APM5E | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm w/ EP) | |
| HMC797APM5ETR | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm w/ EP) | |
| HMC797APM5ETR-R5 | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm w/ EP) | |
| Wafer Fabrication Data |
