特性
- 转换增益:32 dB(典型值)
- 增益控制范围:40 dB(典型值)
- 饱和输出功率 (PSAT): 24 dBm(典型值)
- 输出三阶交调截点(IP3):30 dBm(典型值)
- 针对P1dB压缩的输出功率:23 dBm
- 内置功率检波器
- 内置包络检波器,以实现I/Q不匹配校正
- 完全集成在表贴50引脚16 mm x 14 mm封装中

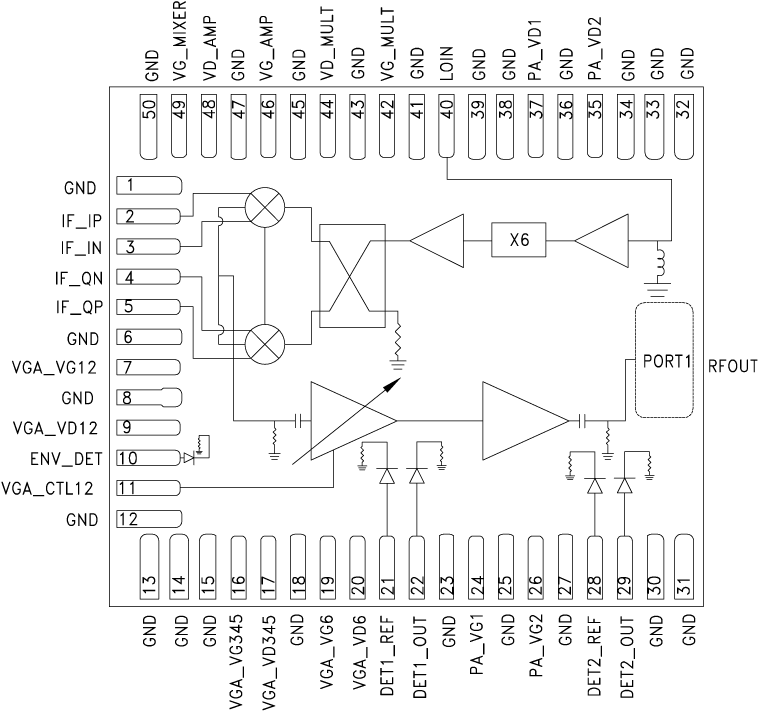

HMC7585LG是一款全集成系统级封装(SiP)同相/正交(I/Q)上变频器,工作频率范围为81 GHz至86 GHz。该器件采用由6倍LO倍频器驱动的镜像抑制混频器。将后接中等功率放大器的可变增益放大器增加到混频器输出,以提供32 dB(典型值)的小信号转换增益。针对直接变频应用提供差分I和Q混频器输入,且可由差分I和Q基带波形驱动。或者,针对单边带应用,输入可使用外部90°混合型器件和两个外部180°混合型器件进行驱动。
应用
- E频段通信系统
- 高容量无线回程
- 测试与测量
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
