HMC709

GaAs MMIC I/Q上变频器，采用SMT封装，11 - 17 GHz

更多 showmore-icon

: 过期 tooltip
: 过期 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 高转换增益： 13 dB
  • 边带抑制： -20 dBc
  • LO至RF隔离： 10 dB
  • 输出IP3： +26 dBm
  • 符合RoHS标准5x5 mm 陶瓷SMT封装

更多细节
show more Icon

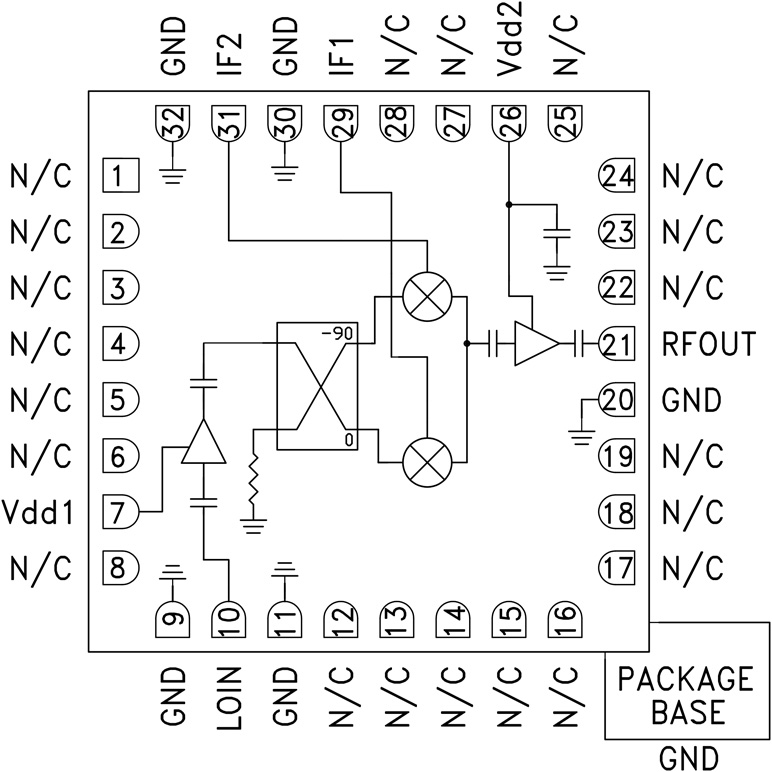

HMC709LC5是一款紧凑型GaAs MMIC I/Q上变频器，采用符合RoHS标准的无引脚SMT封装。 该器件提供13 dB的小信号转换增益和-20 dBc的边带抑制性能。 HMC709LC5采用驱动放大器工作，前接由LO缓冲器放大器驱动的I/Q混频器。 还提供IF1和IF2混频器输入，需通过外部90°混合选择所需的边带。

I/Q混频器拓扑结构则降低了干扰边带滤波要求。 HMC709LC5为混合型单边带上变频器的小型替代器件，它无需线焊，可以使用表贴制造技术。

应用

  • 点对点和点对多点无线电
  • 军用雷达、EW和ELINT
  • Ku频段VSAT上变频器
  • 传感器
  • 测试和测量设备

Show More Arrow image
