HMC7911

17.0 GHz至20.0 GHz、GaAs、MMIC、I/Q上变频器


更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 转换增益：18 dB（典型值）
  • 边带抑制：30 dBc（典型值）
  • 针对1 dB压缩(P1dB)的输入功率：2 dBm（典型值）
  • 输出三阶交调截点(OIP3)：33 dBm（典型值）
  • RFOUT上2倍本振(LO)泄漏：10 dBm（典型值）
  • IF输入端2倍LO泄漏：-25 dBm（典型值）
  • RF回波损耗：13 dB（典型值）
  • LO回波损耗：10 dB（典型值）

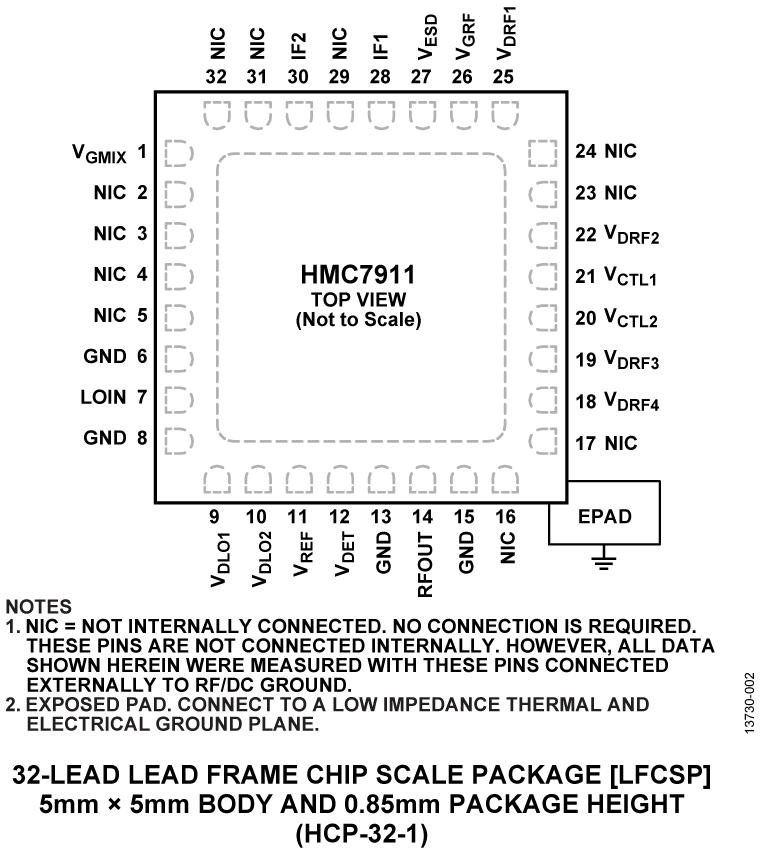

  • 32引脚、5 mm × 5 mm LFCSP封装
更多细节
show more Icon

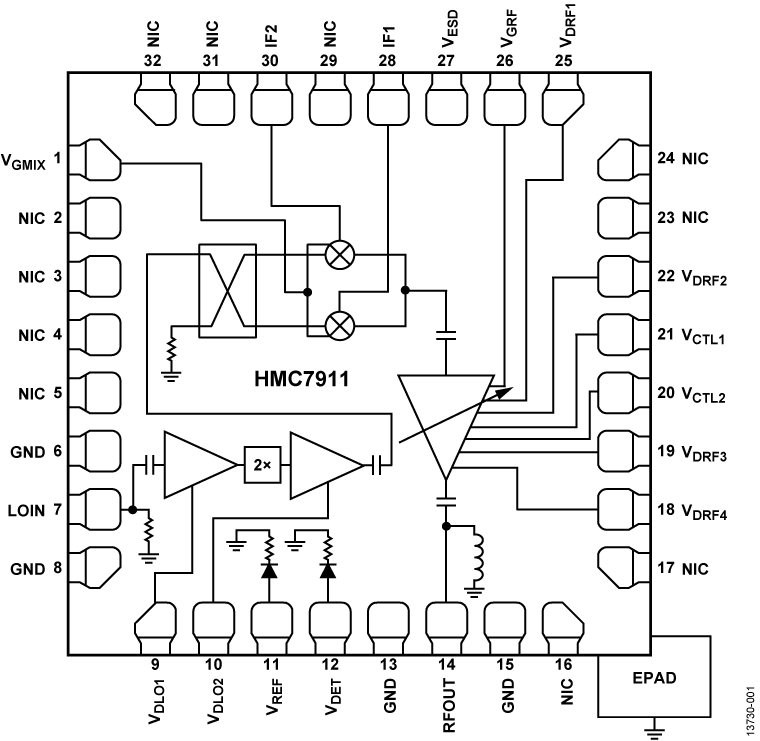

HMC7911LP5E是一款紧凑型GaAs MMIC I/Q上变频器，采用符合RoHS标准的低应力注射成型塑料SMT封装。 该器件提供14 dB的小信号转换增益和25 dBc的边带抑制性能。 HMC7911LP5E采用RF放大器工作，前接由驱动放大器驱动LO的I/Q混频器。 还提供IF1和IF2混频器输入，需通过外部90°混合选择所需的边带。 I/Q混频器拓扑结构则降低了干扰边带滤波要求。 HMC7911LP5E为混合型单边带上变频器的小型替代器件，它无需线焊，可以使用表贴制造技术。

应用

  • 点对点和点对多点无线电
  • 军用雷达、EW和ELINT
  • 卫星通信
  • 传感器

Show More Arrow image
