HMC4069: 2.9 GHz Integer-N Synthesizer (N = 2 - 32) Data Sheet4/22/2016PDF1 M
概览
优势和特点
- 超低SSB相位噪底： -151dBc/Hz（10kHz偏置时，100MHz）
- 集成输出电阻
- 改善输入灵敏度
- 锁定检测和反相功能
- 24引脚4 x 4mm SMT封装
产品详情
HMC4069LP4E是一款整数N分频频率合成器，将10至1300MHz的数字鉴频鉴相器与10至2900MHz 5位频率计数器组合在一起。它适合低相位噪声频率合成器应用。
该器件将高工作频率和超低相位噪底结合在一起，能够提供具有很宽环路带宽的合成器和低分频数，从而实现快速开关和极低相位噪声。与差分环路放大器结合使用时，HMC4069LP4E可以生成输出电压，用于锁相VCO为参考振荡器。
该器件采用24引脚、4 x 4mm无引脚QFN表面贴装封装，带有裸露接地焊盘以改善RF和散热性能。
应用
- 点对点无线电
- 卫星通信系统
- 军事应用
- Sonet时钟生成
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

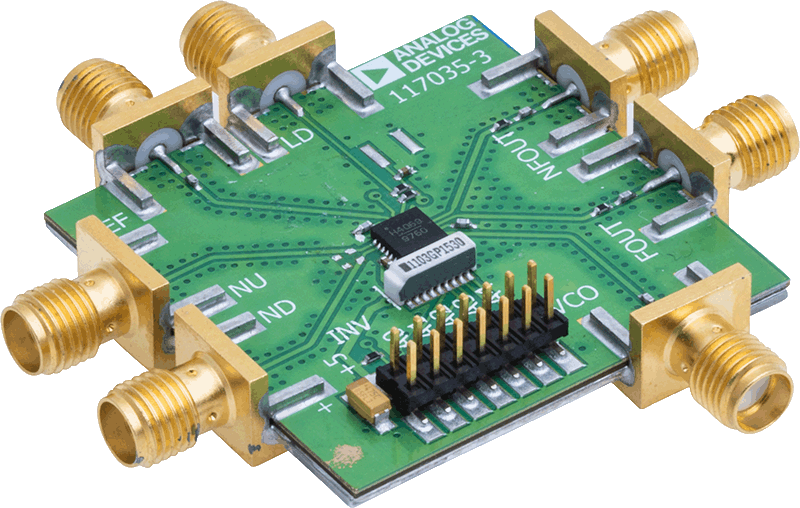

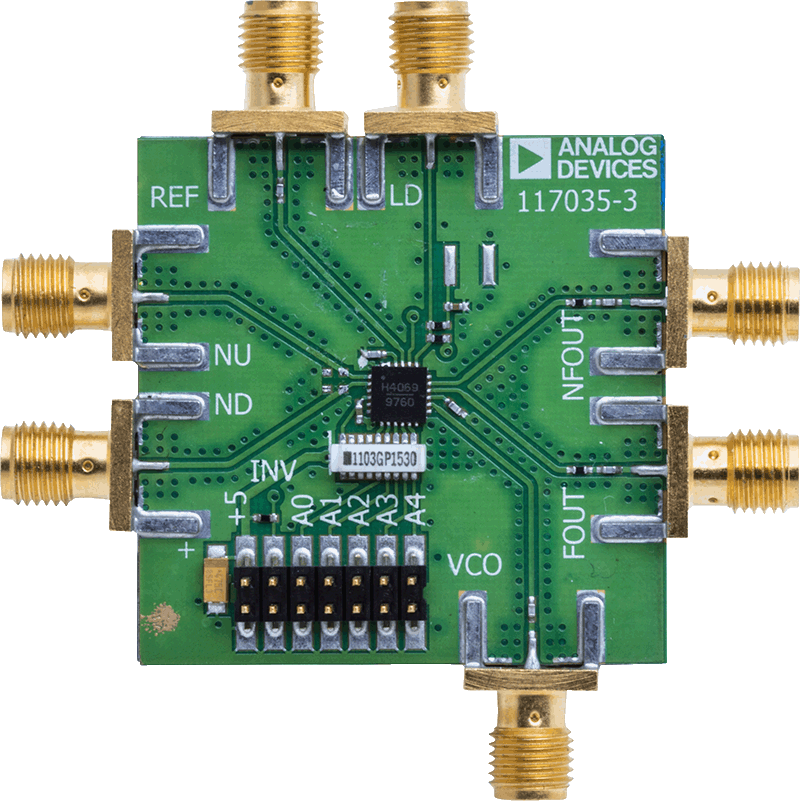

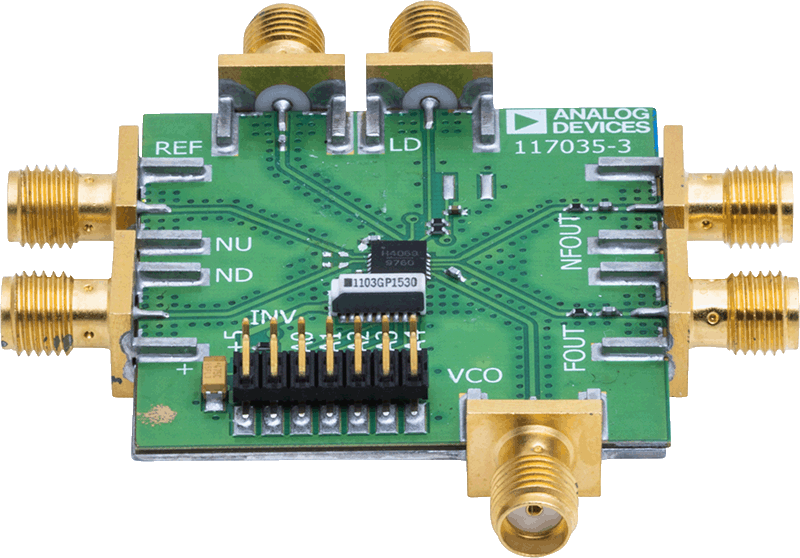

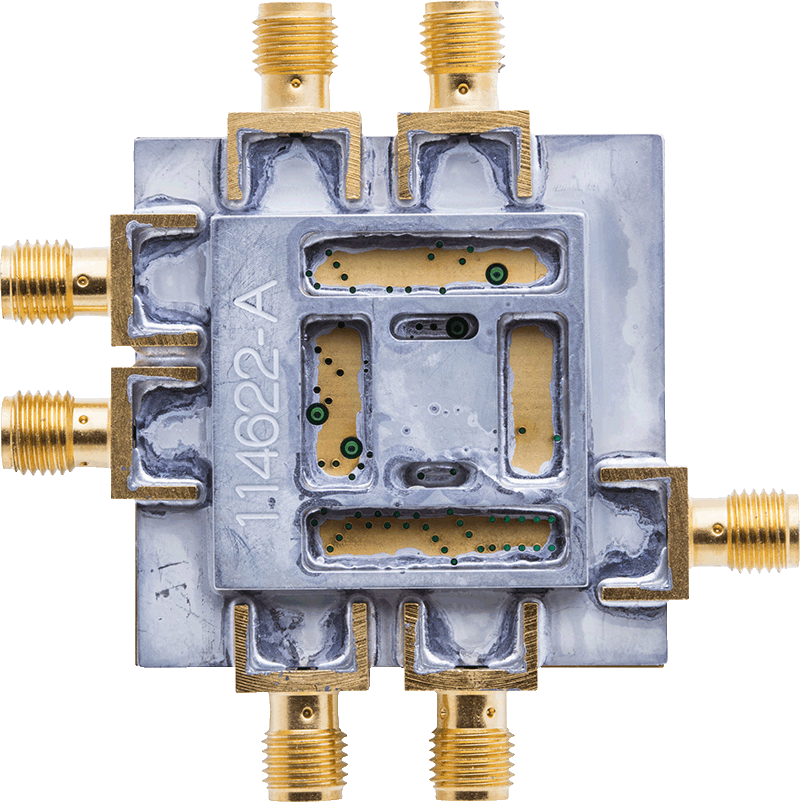

评估套件 (1)
