DS2745

低成本I²C电池监测器

更多 showmore-icon

低成本电池电量计，用于监视电流、电压与温度

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 16位双向电流测量
    • 1.56µV LSB、±51.2mV动态范围
    • 104µA LSB，±3.4A动态范围(RSNS = 15mΩ)
  • 电流累计寄存器分辨率
    • 6.25µVhr LSB，±204.8mVh范围
    • 0.417mAhr LSB，±13.65Ah范围(RSNS = 15mΩ)
  • 11位电压测量
  • 4.88mV LSB，0V至5V输入范围
  • 11位温度测量
  • 0.125°C分辨率，-20°C至+70°C
  • 工业标准I²C接口
  • 低功耗；
    • 工作电流：70µA典型值, 100µA最大值
    • 休眠电流：1µA典型值，3µA最大值
更多细节
show more Icon

DS2745依旧在生产中，假如您正准备开发新产品，我们推荐ModelGauge m5 MAX17055电量计。

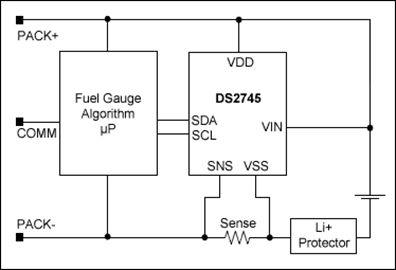

DS2745提供电流、电压以及温度测量数据，用于监视电池容量，非常适合成本敏感产品。具体应用中，DS2745既可安装在主机侧，也可安装在电池包侧。DS2745通过监视外部检测电阻两端的压降实现电流的测量和库仑计数，通过一个专用的电压检测输入完成电压测量，温度测量则在芯片内部完成。具有软件可编程地址的标准I²C接口，微处理器可通过它访问DS2745内部所有数据和状态寄存器。不使用电池包时，低功耗休眠模式可以节省电能。

应用

  • 蜂窝设备
  • GPS
  • 手持式产品
  • PDA
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

DS2745

文档

7
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 可靠性数据
  • 数据手册
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 06/22/2009
英文

DS2745: Low-Cost I²C Battery Monitor Data Sheet (Rev.2)

打开PDF文件

redirect
180.00K
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 01/12/2023
英文
DS2745 Reliability Data redirect icon

22.78K

download

下载 PDF

技术文章

5

PDF Vector

HTML

更新 05/10/2010
英文
Important Design Considerations for Heart-Rate and Fitness Monitors redirect icon

PDF Vector

HTML

更新 11/23/2010
日文
心拍/フィットネスモニタの設計のための重要な検討事項 redirect icon

PDF Vector

HTML

更新 05/10/2010
英文
Introduction to Hearing Aids and Important Design Considerations redirect icon

PDF Vector

HTML

更新 09/06/2010
中文
助听器介绍及其设计要点 redirect icon

PDF Vector

HTML

更新 11/24/2010
日文
補聴器の紹介と設計上の重要な検討事項 redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
DS2745U+ Micro-MAX, Thin Shrink Small-Outline external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DS2745U+T&R Micro-MAX, Thin Shrink Small-Outline external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

部分模型 产品周期 描述

库仑计（电池电量计）3
DS2740
popup image
Cart

量产

高精度库仑计

DS2764
popup image
Cart

量产

高精度、Li+电池监测器，带有2线接口

DS2782
popup image
Cart

量产

独立式电量计IC

评估套件 1

DS2745EVKIT

DS2745评估板

zoom

DS2745EVKIT

DS2745评估板

download icon

下载

 print icon

打印
DS2745EVKIT
DS2745评估板

特性和优点

  • 演示低成本I²C电池监测器DS2745的性能，包括：
    • 温度测量
    • 电压测量
    • 电流测量
    • 电流累计
  • 与运行Windows XP®或更早版本操作系统的PC通过USB端口连接
立即购买 更多内容

产品详情

DS2745评估板(EV kit)可方便地对低成本I²C电池监测器DS2745进行性能评估、软件开发和原型设计。评估板通过DS9123O USB适配器以及RJ-11电缆与PC相连。

DS2745评估板所带的评估软件可使用户完全控制DS2745的全部功能。通过不同的控制标签，用户可以访问所有RAM存储器、控制寄存器，并能够对所有的监控参数进行实时更新。软件还具有数据记录功能，用于监视电池随时间的变化情况。

评估板电路能够演示DS2745的精确参数测量能力，并为DS2745提供ESD保护功能。

应用

  • 蜂窝设备
  • GPS
  • 手持式产品
  • PDA
