DS2740

高精度库仑计

更多 showmore-icon

精密的电池电量计，价格低于$1.00，非常适合手持产品

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.4)

PDF

1月 14, 2008 ellipse 中文

DS2740: 高精度库仑计 Data Sheet (Rev.4)

(产品技术资料帮助）
打开PDF文件 external-link 389.00K
Documentation 查看所有文档
产品模型 4
特性
  • 15位双向电流测量(DS2740U)
    • 1.56µV LSB，±51.2mV动态范围
    • 78µA LSB，±2.56A动态范围(20mΩ外部检测电阻RSNS)
    • 156µA LSB，±5.12A动态范围(10mΩ外部检测电阻RSNS)
  • 13位双向电流测量(DS2740BU)
    • 6.25µV LSB，±51.2mV动态范围
    • 312µA LSB，±2.56A动态范围(20mΩ外部检测电阻RSNS)
    • 625µA LSB，±5.12A动态范围(10mΩ外部检测电阻RSNS)
  • 模拟输入滤波器(IS1，IS2)扩展脉动负载动态范围
  • 电流累积寄存器分辨率
    • 6.25µVhr (DS2740U和DS2740BU)
    • 0.3125mAhr (外部20mΩ RSNS)
    • 0.6250mAhr (外部10mΩ RSNS)
  • Dallas 1-Wire接口
    • 唯一的64位器件地址
    • 标准和过驱动定时(OVD)
  • 低功耗：
    • 工作电流：65µA (最大)
    • 休眠电流：1µA (最大)
更多细节
show more Icon

DS2740依旧在生产中，假如您正准备开发新产品，我们推荐ModelGauge m5 MAX17211电量计。

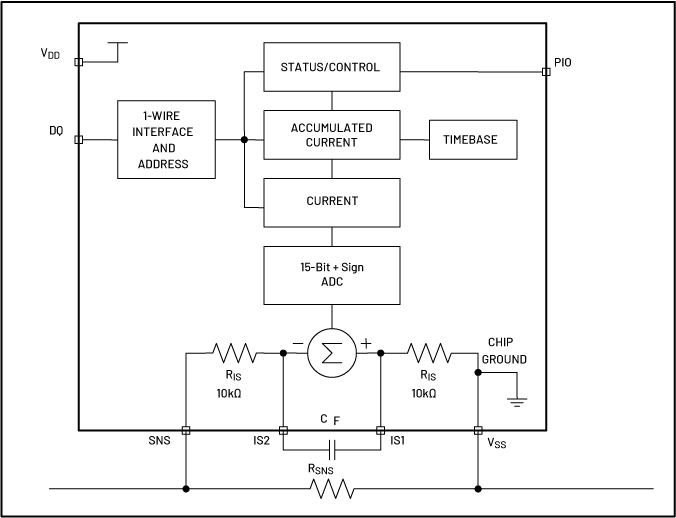

DS2740非常适合于为成本敏感的应用提供高精度电流通过量数据，以便于电池容量的监视。电流采用双向测量，动态范围高达15位(DS2740U)或13位(DS2740BU)，净流量在单独的16位寄存器中进行累积。通过1-Wire®接口，DS2740允许主系统对其状态和电流测量寄存器进行读/写访问。每个器件具有唯一的工厂编程的64位网络地址，允许主系统单独寻址，支持多电池槽协同工作。接口可工作于标准或过驱动定时模式。

虽然DS2740主要设计用于主系统中，它同样也可用于电池组中。利用DS2740和FuelPack™算法，再加上主机支持的温度和电压测量，就构成了一个完整而且精确的、用于估计剩余容量的方案。

应用

  • 蜂窝电话
  • 数码相机
  • 便携式娱乐装置
  • 智能电池组/充电器
Show More Arrow image
