DS21Q55N

四路T1/E1/J1收发器

数据手册 (Rev. 1)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 完整的T1/DS1/ISDN-PR1/J1收发器功能
  • 完整的E1 (CEPT) PCM-30/ISDN-PRI收发器功能
  • 为时钟/数据恢复与整形提供远程与短程线路接口
  • 用于光I/F的CMI编码/解码
  • 无晶振抖动抑制器
  • 完全独立的发送和接受功能
  • 双HDLC控制器
  • 片上可编程BERT发生器与检测器
  • 75Ω/100Ω/120Ω T1和E1接口的发送端与接收端匹配电阻可以通过内部软件选择
  • 两个双帧弹性缓存滑动缓冲器，可以与速率高达16.384MHz的异步背板连接
  • 由恢复出的网络时钟合成16.384MHz、8.192MHz、4.096MHz或2.048MHz时钟输出

DS21Q55是一款四组MCM器件，具有可以用软件配置为T1、E1或J1工作方式的独立收发器。每个收发器都由线路接口单元(LIU)、成帧器、HDLC控制器，以及TDM背板接口组成，通过一个可配置为Intel或Motorola总线模式的8位并行端口进行控制。DS21Q55与DS2155单收发器软件兼容。与DS21Qx5y系列产品引脚兼容。

应用

  • 信道备份
  • 信道服务单元(CSU)
  • 数据服务单元(DSU)
  • DSL上/下路复用器
  • 复用器
  • 路由器/交换机
  • 路由器/交换机
  • T1/E1测试设备
DS21Q55N
四路T1/E1/J1收发器

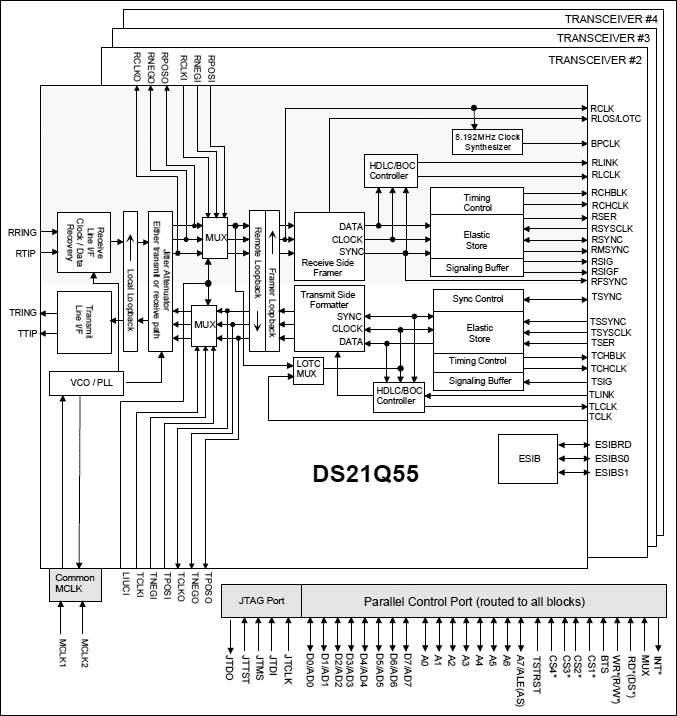

DS21Q55、DS21Q55N：原理框图
