DS21Q50

四路、E1收发器

更多 showmore-icon

四路、E1收发器,包含连接四路E1的全部功能

: 过期 tooltip
: 过期 tooltip
产品详情
特性
  • 四个完整的E1 (CEPT) PCM-30/ISDN-PRI收发器
  • 远程与短程线路接口
  • 32位或128位无晶振抖动抑制器
  • 成帧为FAS、CAS、CCS与CRC4格式
  • 4MHz/8MHz/16MHz时钟合成器
  • 灵活的系统时钟,在时钟源丢失时可以自动进行信号源切换
  • 接收侧具有双帧弹性缓存滑动缓冲器
  • 交错式PCM总线工作速度高达16.384MHz
  • 可配置为并行和串行端口工作方式
  • 检测和产生远端和AIS告警
  • 完全独立的发送与接收功能
  • 四种独立环回功能
  • PRBS发生/检测/误码计数
  • 3.3V低功耗CMOS
  • 用于双极性和编码违规、CRC4码字错误、FAS字错误以及E位计数的大容量计数器
  • 8个附加的用户可配置输出引脚
  • 100引脚LQFP封装(14mm)
更多细节
show more Icon

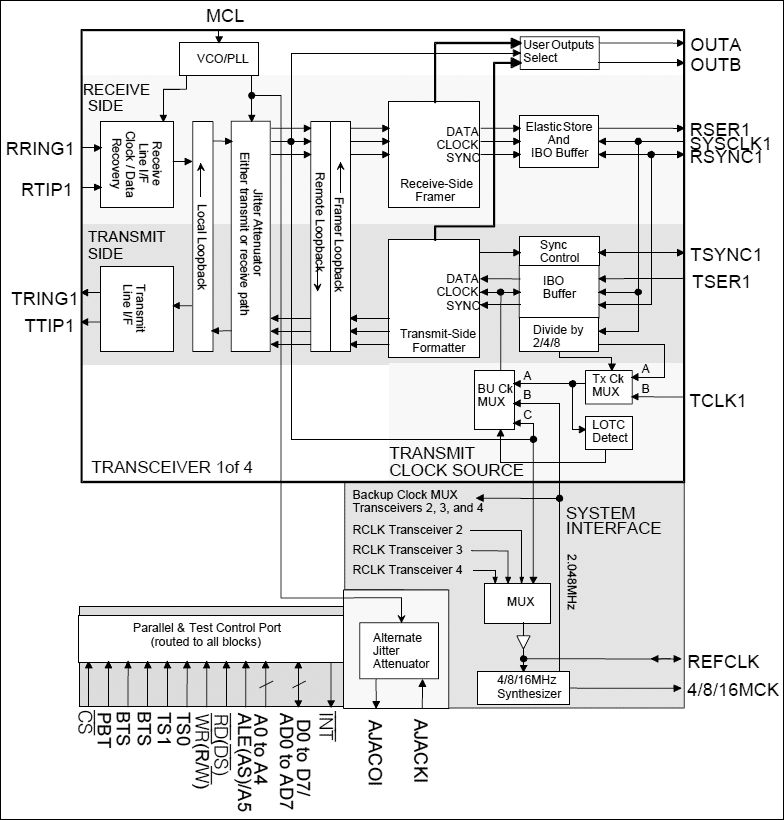

DS21Q50四E1收发器包含所有用来连接四条E1线路所必需的功能。板上时钟/数据恢复电路将AMI/HDB3 E1波形转换为NRZ串行数据流。DS21Q50可以自动适应从0km至2km长度的E1 22AWG (0.6mm)双绞电缆。该器件可以向75Ω同轴和120Ω双绞线电缆提供规范的G.703波形。片上抖动抑制器(32位或128位可选)可用于发送或接收数据通道。成帧器锁定帧或复帧边界,并监视数据流中的告警信息。该器件包含一组内部寄存器,通过它们用户可以由并行控制端口或串行端口访问并控制器件的工作。该器件完全符合所有最新的E1规范,包括ITU-T G.703, G.704, G.706, G.823, G.732与I.431 ETS 300 011, ETS 300 233与ETS 300 166,以及CTR12和CTR4。

应用

  • 上/下路复用器
  • 自动取款机
  • 局端设备
  • 用户授权设备
  • DSLAM
  • IMA
  • 线卡
  • PBX
  • 路由器/交换机
  • 路由器/交换机
  • 定时系统
  • WAN接口

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

DS21Q58

E1四收发器

zoom

DS21Q58

E1四收发器

E1四收发器

特性和优点

  • 四个完整的E1 (CEPT) PCM-30/ISDN-PRI收发器
  • 引脚与DS21Q50和DS21Q59兼容
  • 短程线路接口
  • 32位或128位无晶体抖动衰减器
  • 将帧转换为FAS、CAS和CRC4格式
  • CAS/CCS信号支持
  • 4MHz/8MHz/16MHz时钟频率合成器
  • 灵活的系统时钟可在时钟源丢失时自动切换源
  • 接收侧具有两帧弹性存储滑动缓冲器
  • 交错PCM总线操作频率高达16.384MHz
  • 可配置并行和串行端口操作
  • 检测并生成远程和AIS警报
  • 完全独立的发射和接收功能
  • 四个独立的环回功能
  • PRBS生成/检测/错误计数
  • 3.3V低功耗CMOS
  • 用于双极性和代码违规、CRC4码字错误、FAS字错误和E位的大型计数器
  • 八个额外的用户可配置输出引脚
  • 100引脚(14mm x 14mm) LQFP封装

产品详情

DS21Q58 E1四通道收发器包含连接四条E1线路所需的所有功能。DS21Q58是DS21Q50的直接替代器件,增加了信号访问并改进了中断处理。它由线路接口单元(LIU)、成帧器和TDM背板接口组成,并通过配置为Intel或Motorola总线操作或串行端口操作的8位并行端口进行控制。



应用

  • 上/下路复用器
  • 局端设备
  • 用户授权设备
  • DSLAM背板
  • IMA
  • 线卡
  • PBX
  • 路由器/交换机
  • 路由器/交换机
  • 定时系统
  • WAN接口
