概览

优势和特点

  • Blackfin+内核提供高达200 MHz的性能
    - 单循环支持双通道16位或单通道32位MAC
    - 16位复数MAC和许多其他指令集增强功能
    - 指令集兼容之前的Blackfin产品
  • 片内存储器
    - 136KB L1 SRAM，具有多奇偶校验位保护功能（64KB指令、64KB数据、8KB暂存区）
    - 128KB片内L2 SRAM，具有ECC保护功能
    - 512KB片内L2 ROM
  • 主要外设包括
    - USB2.0 HS OTG
    - 2x CAN2.0B
    - ePPI视频I/O
    - 2x SPORT（带I2S）
    - 2x四通道SPI / 1x双通道SPI（带主机模式选项）
    - I2C
    - 2xUART
    - SD/SDIO/MMC（4位）
  • 安全和一次性可编程存储器
    - 加密硬件加速器，提供快速安全引导/IP保护
    memDMA加密/解密，提供快速运行时安全
  • 低成本封装
    - 88引脚LFCSP (QFN)封装(12 mm × 12mm)，符合RoHS标准
  • 系统功耗低，在200 MHz、TJUNCTION为25°C时小于53 mW

产品详情

该器件是ADSP-BF70x Blackfin数字信号处理器(DSP)产品系列中的一员。 新款Blackfin+处理器内核将16位双MAC、32位MAC和16位复杂MAC结合为最先进的信号处理引擎。 它还将干净且正交的RISC式微处理器指令集的优势和单指令、多数据流(SIMD)多媒体能力结合为一个指令集架构。 而且Blackfin+内核的最新改进加入了缓存增强、分支预测以及其他指令集改进，同时保持指令集兼容之前的Blackfin产品。

该处理器提供高达200 MHz的性能，最低功耗小于53mW。 它们采用低功耗、低电压设计方法，提供卓越的电源管理和性能。

此款Blackfin处理器集成了许多业界较领先的系统外设和大容量片内存储器，在一个集成封装中提供RISC式编程能力、多媒体支持和先进的信号处理，堪称新一代应用的优选平台。 这些应用涵盖众多市场领域，从汽车系统到嵌入式工业、仪器仪表、视频/图像分析、生物特征识别和控制应用。

产品分类

领域

有关样片信息，请参阅 ADSP-BF706 产品页面。

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

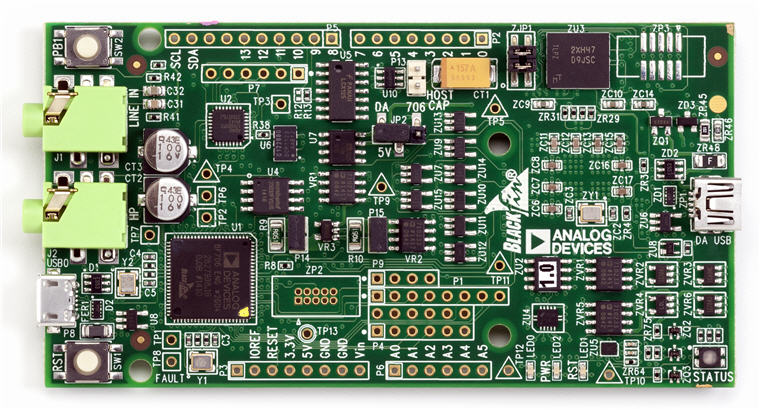

评估套件 (2)
