EVAL-BF706M-EZLITE | data sheet and product info EVAL-BF706M-EZLITE

概览

优势和特点
产品详情

优势和特点

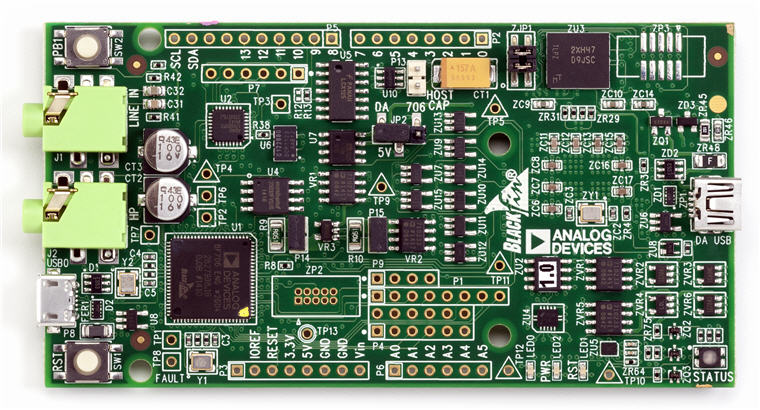

ADSP-BF706 EZ-KIT Mini具有：
- ADSP-BF706 Blackfin处理器
  - 400 MHz/800 MMAC性能，<100 mW
  - 1160 kB片内SRAM (136 kB L1, 1 MB L2)
  - 88引脚LFCSP (QFN)封装
- 小尺寸： 4 in × 2 in (10 cm × 5 cm)
- 4 MB四通道SPI闪存
- ADAU1761 SigmaDSP^®低功耗立体声音频编解码器
  - 输入和耳机插孔
- ADSP-BF706的直接USB 2.0 HS PHY接口
- EPPI0、SPORT、SPI、I2C、定时器和GPIO的外部连接
- 片内调试代理(JTAG/SWD)，通过独立的USB接口
- 其他特性
  - UUSB总线供电
  - 按钮和LED
  - 引导模式连接至SPI主机
  - 用于处理器电流测量的电阻
  - Arduino Uno R3连接兼容
CrossCore^® embedded studio软件工具
- 全功能开发套件和板级支持包
- 包括完整的实时调试功能
- 全功能一年评估许可
完整的代码示例和演示包括：
- DSP Concepts 音频处理

产品详情

针对各种实时应用，ADI公司已开发出一款低成本、低功耗DSP评估平台。 ADSP-BF706 EZ-KIT Mini^®采用业界较领先的低功耗Blackfin^®处理器系列的最新产品以及ADI公司专门优化的开发工具和第三方软件库，包括采用DSP Concepts的Audio Weaver^®的创新嵌入式音频设计。 EZ-KIT Mini提供片内、高品质音频连接、多种扩展选择及集成调试代理，为设计人员提供针对多种应用的小尺寸、低成本入门平台。

ADSP-BF706 Blackfin处理器是一款高性能DSP，具有同类较优的800 MMACS处理能力，功耗不足100 mW。该处理器具有无缝连接选项，包括USB和超过1 MB的内部SRAM，这样可以降低BOM成本且在许多应用中，无需使用外部存储器。该产品采用增强型Blackfin+内核，集性能、功效、存储器集成度、复杂的安全性和价值于一身，允许设计人员在众多功耗敏感的新应用领域集成先进的16位和32位处理能力。

ADSP-BF70x目标应用包括：
