ADAU1761

集成 PLL 的 SIGMADSP^® 立体声、低功耗、96 KHZ、24 位音频编解码器

英文数据手册

Rev. E

量产

顶部

概览

优势和特点
产品详情

优势和特点

SigmaDSP 28 / 56位、50 MIPS 数字音频处理器
可利用 SigmaStudio 图形工具实现完全编程
24 位立体声音频 ADC 和 DACSNR：>98 dB SNR
采样速率范围：8 kHz 至 96 kHz
低功耗：7 mW 录音、7 mW 回放（48 kHz、1.8 V）
6 个模拟输入引脚，可配置为单端或差分输入
灵活的模拟输入/输出混频器
立体声数字麦克风输入
模拟输出：2 路差分立体声、2 路单端立体声、1 路单声道耳机驱动器输出
PLL 支持的输入时钟范围：8 MHz 至 27 MHz

模拟自动电平控制(ALC)
麦克风偏置基准电压
模拟和数字 I/O：1.8 V 至 3.65 V
I²C 和 SPI 控制接口
数字音频串行数据 I/O：立体声和时分多路复用(TDM)模式
软件可控无杂音静音功能
软件关断
GPIO 引脚用于数字控制和输出

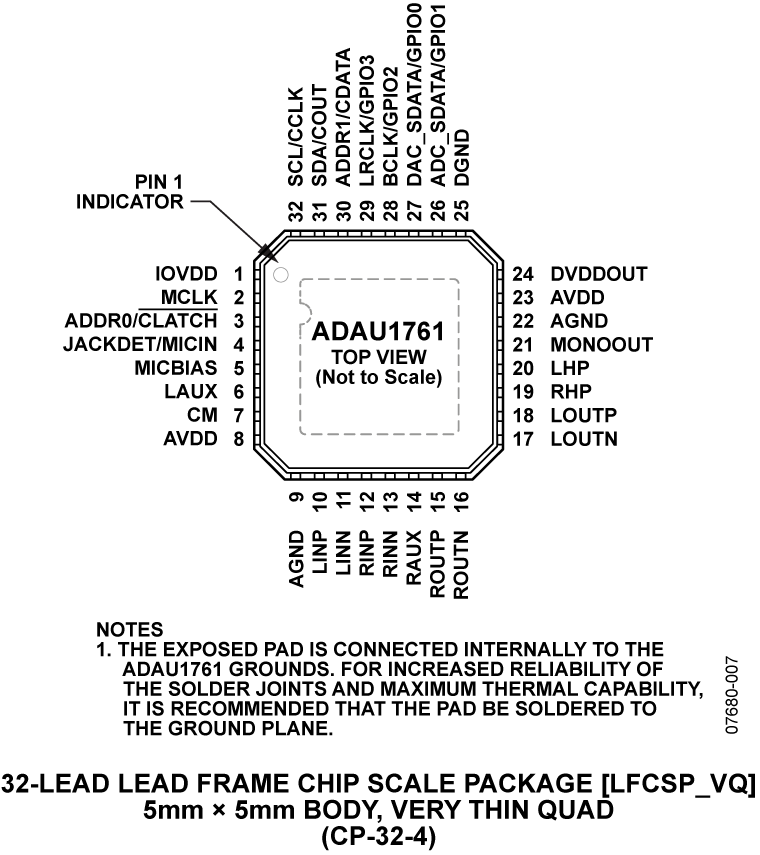

32 引脚、5 mm × 5 mm LFCSP 封装
工作温度范围：−40°C 至 +85°C

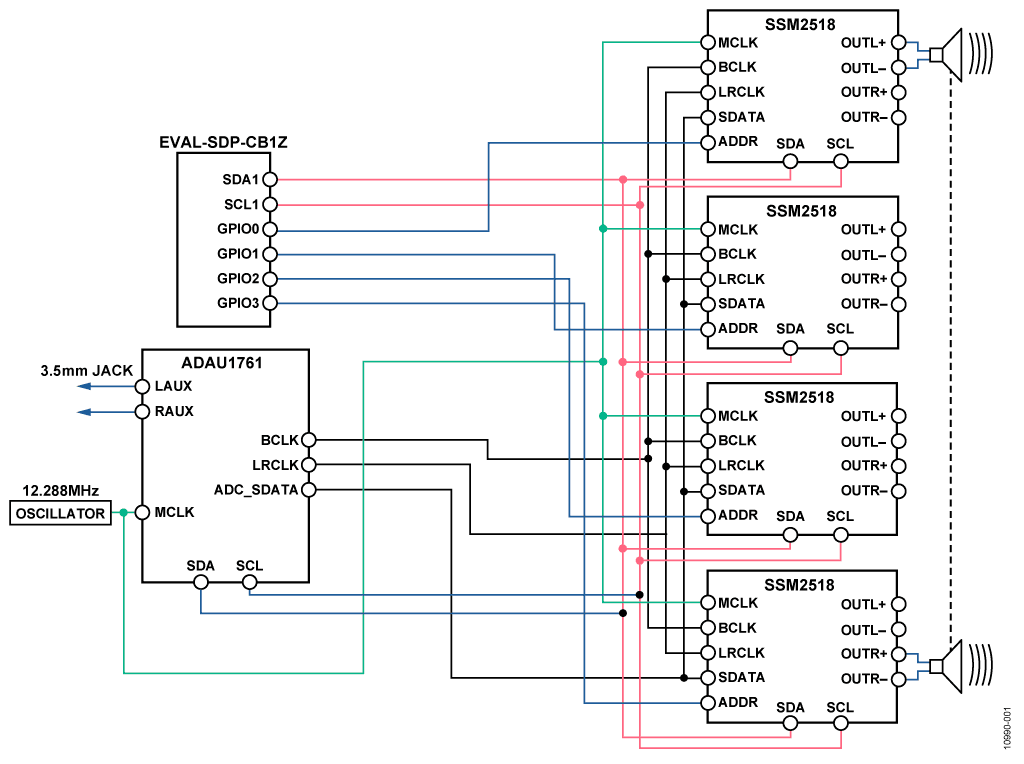

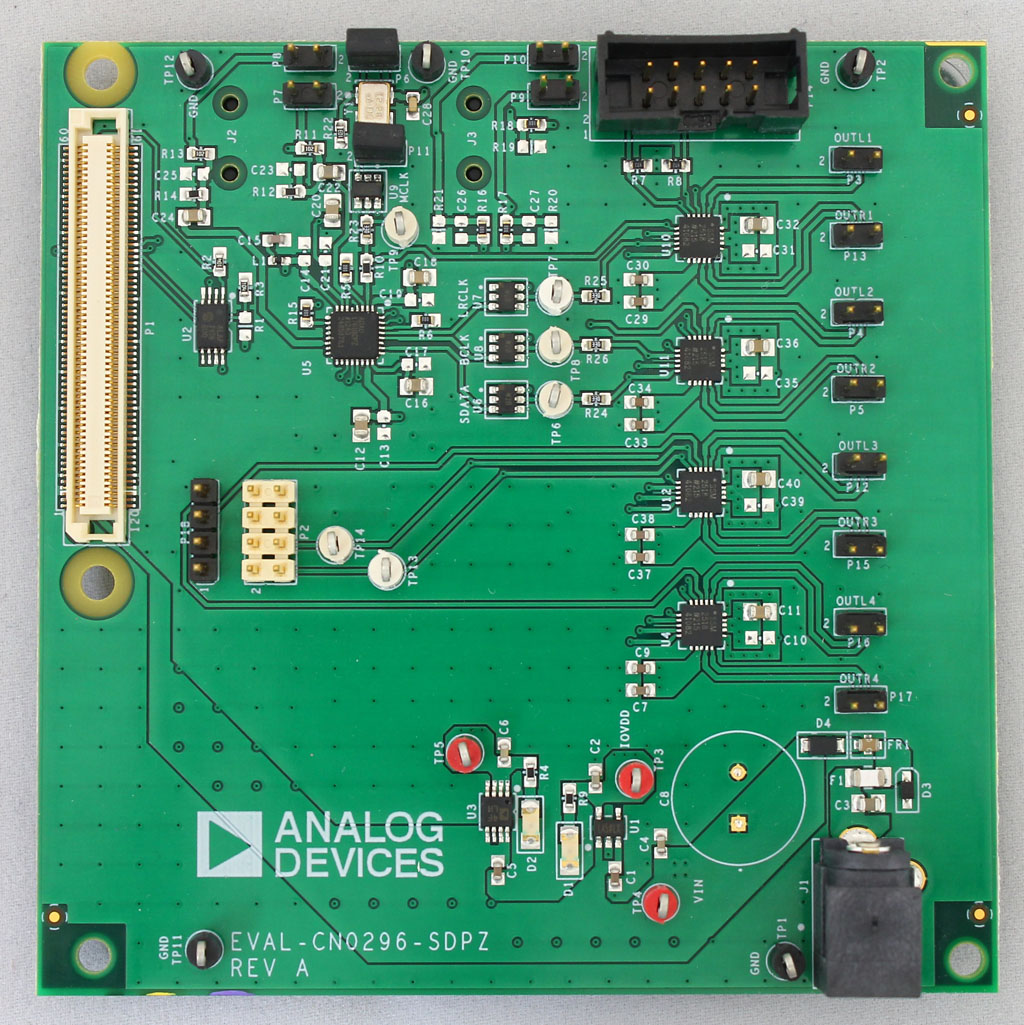

产品详情

ADAU1761是一款低功耗、集成数字音频处理功能的立体声音频编解码器，支持立体声48 kHz录音和回放，采用1.8 V模拟电源供电，功耗为14mW。立体声音频ADC和DAC支持8 kHz至96 kHz范围内的采样速率，并支持数字音量控制。

SigmaDSP®内核具有28位处理特性（56位双精度）。系统设计人员可以利用这款处理器，通过均衡、多频段压缩、限幅和第三方算法来弥补麦克风、扬声器、功放和听音环境的实际限制，从而明显改善音质体验。

可利用SigmaStudio™图形开发工具对ADAU1761进行编程。该软件含有滤波器、动态处理器、混频器和低层次DSP功能等音频处理模块，可快速开发自定义信号流程。

录音路径包括一个集成麦克风偏置电路和六路输入。可以在ADC之前将这些输入混频和多路复用，或者可将其配置为旁路ADC。ADAU1761含有一路立体声数字麦克风输入。

ADAU1761内置五个高功率输出驱动器（两个差分、三个单端），支持立体声耳机、听筒或其它输出传感器。该器件还支持交流耦合或无电容配置。所有模拟输出均支持独立精密电平控制。输出混频器级允许音频灵活路由。

应用
- 智能电话和多媒体电话
- 数码相机和数码摄像机
- 便携式媒体播放器和便携式音频播放器
- 电话配件

产品分类

音频和视频产品
- SigmaDSP音频处理器
- 音频编解码器

处理器和微控制器
- SigmaDSP音频处理器

模数转换器
- 音频编解码器

数模转换器 (DAC)
- 音频编解码器

领域

医疗健康 (2)
- 体外诊断
- 生命科学和医疗仪器

产品生命周期量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

评估套件 (5)

EVAL-BF706M-EZLITE

ADSP-BF706 EZ-Kit Lite微型评估硬件为评估ADSP-BF70x Blackfin+处理器系列提供超低功耗、低成本硬件解决方案。

EVAL-ADAU1472Z

Evaluation board for the ADAU1472 SigmaDSP Digital Audio Processor

EVAL-ADAU1761

查看此评估套件详细信息

功能全面的ADAU1761 SigmaDSP评估板，可发挥ADAU1761的大部分功能，提供齐全的模拟、数字输入和输出，包括数字麦克风和无电容耳机。评估包内含USBi，它提供板所用的5 V电源。

优势和特点

EVAL-ADAU1761Z

其他ADI器件：
AD1938 (2)
AD8608
ADP3336
模拟输入：2路差分TRS、1路立体声TRS (3.5 mm)
模拟输出：2路差分和立体声TRS、1路立体声耳机TRS (3.5 mm)
数字I/O：USBi-I2C，I2S-I/O（1/1，TDM），立体声数字麦克风
直流电源：5 V

EVAL-ADUSB2EBZ

查看此评估套件详细信息

ADI公司的USBi“USB接口”(EVAL-ADUSB2EBZ)接口板可用于连接PC的USB端口和SigmaDSP硬件的数据输入引脚。该接口可用于任意评估板，包括外部SPI/I²C连接头(Aardvark Header)。EVAL-ADUSB2EBZ板支持SPI和I²C通信（用户可选），可采用3.3V或1.8V作为IOVDD电源。USBi接口采用电脑USB端口供电。

安装USBi板的步骤如下：

将USB电缆连接到PC上的空闲USB端口和USBi板上。
Windows将会运行“发现新硬件向导”。
选择“从列表或特定位置安装”，然后单击“下一步”。
选择“在这些位置查找最佳驱动程序”，然后勾选“包含以下搜索位置”。
单击“浏览”按钮，在SigmaStudio应用程序文件夹内定位正确的驱动程序（默认文件夹位置：C:\Program Files\Analog Devices Inc\Sigma Studio\USB drivers）：选中CyUSB.inf文件。
如果弹出“本软件未通过Windows标志测试”对话框，请单击“仍然继续”。

在SigmaStudio中使用USBi：
如需在SigmaStudio和USBi板之间进行通信，则必须在原理设计图中加入一个通信通道模块。如需定位该模块，选择“硬件配置”选项卡，并在“工具箱”或“树形工具箱”窗口选择“通信通道”目录，然后选择USBi模块。

USBi

该模块为多个处理器(IC/DSP)提供连接，允许您在单个设计中使用多个处理器。该模块允许您明确指定全部两个通信协议（SPI或I²C）和器件地址、I²C地址或SPI CLATCH线路。DSP硬件地址必须匹配模块选定的通信地址，才能正常工作。有关寻址方面的更多信息（如ADR_SEL、ADDR0或ADDR1引脚），请参见器件的数据手册。USBi默认协议为I²C；如需使能SPI，必须首先通过模块的下拉菜单选择SPI地址，然后执行三次写操作（如点击3次“寄存器读/写”窗口中的“写”按钮）。USBi硬件提供LED，表示电流模式（I²C或SPI）。

优势和特点

EVAL-ADUSB2EBZ "USBi"

数字I/O：USB输入、I2C/SPI输出
直流电源：5 V (USB)

EVAL-BF706M-EZLITE

查看此评估套件详细信息

针对各种实时应用，ADI公司已开发出一款低成本、低功耗DSP评估平台。 ADSP-BF706 EZ-KIT Mini^®采用业界领先的低功耗Blackfin^®处理器系列的最新产品以及ADI公司专门优化的开发工具和第三方软件库，包括采用DSP Concepts的Audio Weaver^®的创新嵌入式音频设计。 EZ-KIT Mini提供片内、高品质音频连接、多种扩展选择及集成调试代理，为设计人员提供针对多种应用的小尺寸、低成本入门平台。

ADSP-BF706 Blackfin处理器是一款高性能DSP，具有同类一流的800 MMACS处理能力，功耗不足100 mW。该处理器具有无缝连接选项，包括USB和超过1 MB的内部SRAM，这样可以降低BOM成本且在许多应用中，无需使用外部存储器。该产品采用增强型Blackfin+内核，集性能、功效、存储器集成度、复杂的安全性和价值于一身，允许设计人员在众多功耗敏感的新应用领域集成先进的16位和32位处理能力。

ADSP-BF70x目标应用包括：

便携式音频、DJ设备和音效
汽车音频和传感器
便携式通信
军用和航空航天产品
便携式医疗保健设备
智能照明和占用检测*
工业成像和生物特征识别*

*有关先进的成像入门系统，请参考ADI公司的ADSP-BF707 BLIP

优势和特点

ADSP-BF706 EZ-KIT Mini具有：
- ADSP-BF706 Blackfin处理器
  - 400 MHz/800 MMAC性能，<100 mW
  - 1160 kB片内SRAM (136 kB L1, 1 MB L2)
  - 88引脚LFCSP (QFN)封装
- 小尺寸： 4 in × 2 in (10 cm × 5 cm)
- 4 MB四通道SPI闪存
- ADAU1761 SigmaDSP^®低功耗立体声音频编解码器
  - 输入和耳机插孔
- ADSP-BF706的直接USB 2.0 HS PHY接口
- EPPI0、SPORT、SPI、I2C、定时器和GPIO的外部连接
- 片内调试代理(JTAG/SWD)，通过独立的USB接口
- 其他特性
  - UUSB总线供电
  - 按钮和LED
  - 引导模式连接至SPI主机
  - 用于处理器电流测量的电阻
  - Arduino Uno R3连接兼容
CrossCore^® embedded studio软件工具
- 全功能开发套件和板级支持包
- 包括完整的实时调试功能
- 全功能一年评估许可
完整的代码示例和演示包括：
- DSP Concepts 音频处理

SHARC音频模块(ADZS-SC589-MINI)

查看此评估套件详细信息

SHARC^® 音频模块是一款可扩展的硬件/软件平台，可用于进行音频应用的项目原型设计、开发和部署，包括效果处理器、多声道音频系统、MIDI 合成器和许多其他基于 DSP 的音频项目。

SHARC 音频模块的核心是 ADI 公司的 ADSP-SC589 SHARC 处理器，它是适用于音频处理的一款卓越引擎，其中融合了双 SHARC+ DSP 内核和 ARM 内核。SHARC 随附一组专家选择的外设，非常适用于音频项目的开发。

虽然 SHARC 音频模块可作为独立产品使用，但它也适合进行自定义扩展。ADI 公司正在开发扩展板（称为“Fin”）。该系列中的第一款产品是音频项目扩展板，可直接插到主 SHARC 音频模块上。

此外，有很多领先的开发商和板设计师，他们提供各种软件和硬件平台，可以让您扩展 SHARC 音频模块平台。由于可以通过两个多引脚连接器访问板的主要功能和 GPIO，因此您可以轻松地设计和构建自己的扩展板。可以在 SHARC 音频模块硬件参考手册中找到这些连接器的文档。

该板设计为与 CrossCore^® Embedded Studio (CCES) 开发工具配合使用。开发环境有助于进行高级应用代码开发和调试。

除了传统的 C 和 C++ 开发外，SHARC 音频模块还支持 Faust（函数式音频流），这是一种开源函数编程语言，专门针对实时音频信号处理和合成而设计。Faust 可针对信号处理应用生成 C++ 以及其他目标语言。Faust 库提供一套丰富的音频 DSP 对象，可在创建 DSP 算法的过程中使用这些对象。使用 Faust，可以快速创建大型算法，从而充分利用 SHARC 音频模块平台提供的计算能力。

优势和特点

ADSP-SC589 浮点 SHARC^® 处理器
- 双 500 MHz SHARC+^® DSP 内核和 500MHz ARM^® Cortex^®-A5 内核
两个 2 Gbit DDR3 存储器
512 Mbit SPI 闪存
24 位 96 kHz ADAU1761 SigmaDSP^® 音频编解码器
AD2425W A²B^® 收发器
- 多通道低延迟音频接口
1/8“ 立体声插孔
两个 60 引脚连接器，支持 ADI 和第三方“Fin”（扩展板）
包括免费的 CrossCore^® Embedded Studio 许可证和用于调试的 ICE-1000 仿真器

其他外设：

UART（用于 MIDI 等）
S/PDIF
千兆比特以太网
USB OTG & HS

EVAL-ADAU1472Z

查看此评估套件详细信息

The user guide describes the design, setup, and operation of the EVAL-ADAU1472Z evaluation board, which allows users to evaluate the ADAU1472 SigmaDSP^® digital audio processor.

The EVAL-ADAU1472Z provides access to the digital serial audio ports of the ADAU1472 and some of the general-purpose input and outputs (GPIOs). The analog input and output is provided by the ADAU1761 codec included on the EVAL-ADAU1472Z.

The ADAU1472 can be configured in a variety of ways. The on-board serial flash memory can be programmed for self boot mode.

The EVAL-ADAU1472Z is powered by a 5 V dc supply, which is regulated to the voltages required on the board. The printed circuit board (PCB) is a 4-layer design with a ground plane and a power plane on the inner layers. The EVAL-ADAU1472Z includes connectors for external analog inputs and outputs and optical Sony/Philips digital interface (S/PDIF) interfaces.

For full details on the ADAU1472 and the ADAU1761, see the ADAU1472 and ADAU1761 data sheets, which must be used in conjunction with the user guide when using the EVAL-ADAU1472Z evaluation board.
