ADAV801: Audio Codec for Recordable DVD Data Sheet (Rev. A)7/1/2004PDF1246 kB
概览
优势和特点
- 立体声模数转换器(ADC)
支持48 kHz/96 kHz采样速率
动态范围：102 dB
单端输入
自动电平控制 - 立体声数模转换器(ADC)
支持32 kHz/44.1 kHz/48 kHz/96 kHz/192 kHz采样速率
动态范围：101 dB
单端输出 - ADC和DAC异步操作
- 立体声采样速率转换器(SRC)
输入/输出范围：8 kHz至192 kHz
动态范围：140 dB - 数字接口
刻录
回放
辅助刻录
辅助回放
- S/PDIF (IEC 60958) 输入和输出
数字接口接收机(DIR)
数字接口发射机(DIT) - 基于PLL的音频MCLK发生器
- 产生所需的DVDR系统MCLK
- 通过SPI兼容型串行接口控制器件
- 64引脚LQFP封装
产品详情
ADAV801是一款立体声音频编解码器，用于要求高性能以及灵活、高性价比回放与刻录功能的应用，例如DVD或CD刻录机。该器件采用ADI的专有高性能转换器内核，可在单芯片上提供刻录(ADC)、回放(DAC)和格式转换(SRC)三种功能。刻录通道具有可变输入增益，允许调整刻录输入电平以及自动电平控制，后接一个高性能立体声ADC，其数字输出送至刻录接口。刻录通道还具有电平检测器，可在反馈环路中用于调整输入电平，以达到较佳刻录效果。回放通道内置一个高性能立体声DAC，它具有独立的数字音量控制功能。
采样速率转换器(SRC)提供高性能采样速率转换，使采样速率要求不同的输入和输出能够匹配。SRC输入提供回放、辅助、DIR和ADC（刻录）四种选择。SRC输出可以施加于回放DAC的主辅刻录通道及DIT。
ADAV801操作通过SPI兼容型串行接口控制，通过该接口可以对各控制寄存器设置进行编程。该器件采用3.3 V单模拟电源和3.3 V数字电源供电，可选数字接口范围为3.0 V至3.6 V。
该器件采用64引脚LQFP封装，额定工作温度范围为−40°C至+85°C商用温度范围。
应用
数据手册, Rev. A, 7/07
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
AN-910: 在ADAV801和ADAV803上恢复DIR PLL运行 (Rev. 0)4/9/2007PDF304 kB
-

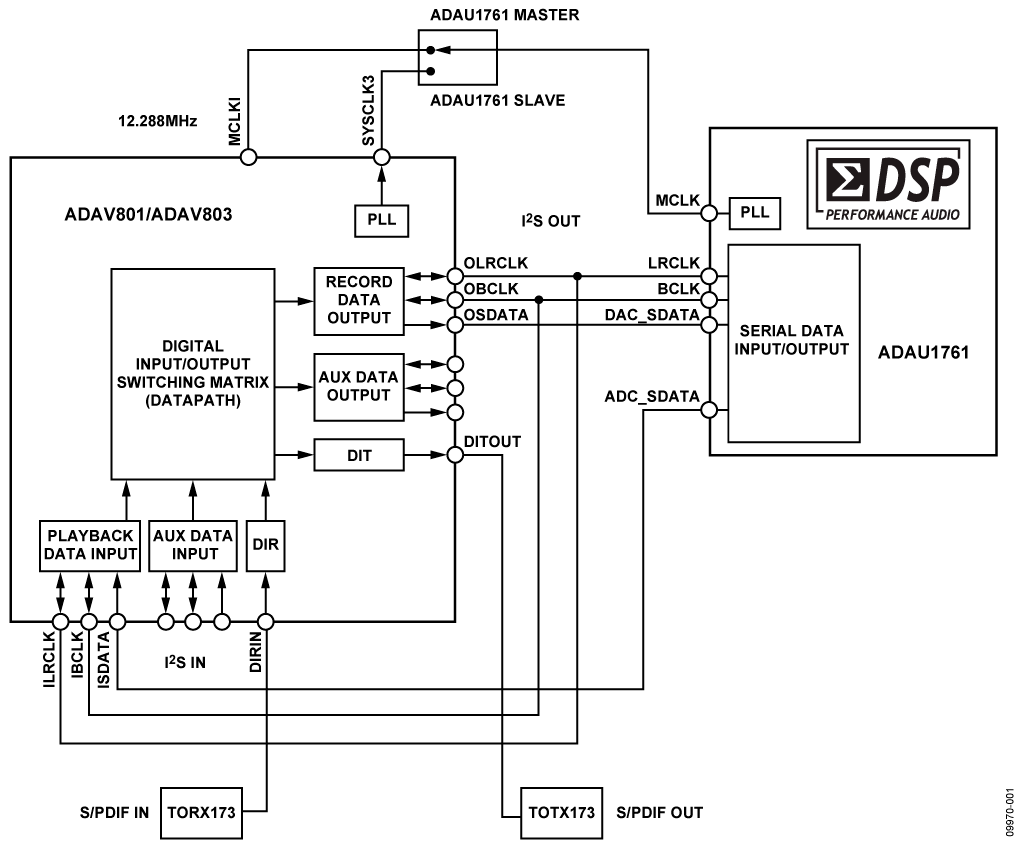

CN0219: 采用ADAV801/ADAV803音频编解码器实现与SigmaDSP编解码器的的S/PDIF和I2S接口6/13/2012PDF254 kB
软件代码及系统需求
参考电路 (1)
设计资源
