ADSP-21371/ADSP-21375 SHARC Processor Data Sheet (Rev. D)4/18/2008PDF1313 kB
概览
优势和特点
|
|
产品详情
ADSP-21375 SHARC®处理器针对多种应用可提供较高的MFLOP性能。ADSP-21375器件与其它SHARC处理器如ADSP-21367和ADSP-21369在引脚和代码方面兼容。这种SHARC处理器基于一个单指令多数据（SIMD）内核，支持32位定点和32/40位浮点运算格式，使它们特别适合于成本得到优化的高精密性应用。
SHARC处理器还集成了许多外设，旨在简化硬件设计，较大限度地减少设计风险，并最终缩短上市时间。这些功能模块组合起来，加上广为人知的数字应用 接口（DAI），通过软件可编程的信号路由单元（SRU）可以彼此连接或连接至外部引脚。SRU是一个创新的架构特性，可以在DAI模块之间实现完整而灵活的路由。通过SRU连接的外设包括但不限于：串行接口、SPI端口模块。
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (3)
参考资料
-
EE-112: Class Implementation in Analog C++11/14/2016PDF31 K
-
EE-356: Emulator and Evaluation Hardware Troubleshooting Guide for CCES Users (Rev. 2)2/14/2015PDF779 K
-
• EE-356: Associated Files
ZIP -
EE-355: Expert In-Circuit FLASH Programmer for SHARC® Processors (Rev. 1)8/20/2012PDF1045 kB
-
• EE-355: Code Example (Rev 1, 08/2012)
ZIP -
EE-243: Using the Expert DAI for SHARC® Processors (Rev. 7)7/6/2010PDF337 kB
-
• EE-243: Code example (Rev 7, 06/2010)
ZIP -
EE-345: Boot Kernel Customization and Firmware Upgradeability on SHARC Processors® (Rev. 1)10/6/2009PDF331 kB
-
• EE-345: Code example (Rev 1, 10/2009)
ZIP -
EE-332: 周期计数与分析8/19/2009PDF142 kB
-
• EE-332: Code example (Rev 2, 03/2008)
ZIP -
EE-322: Expert Code Generator for SHARC® Processors (Rev. 5)6/15/2009PDF742 kB
-
• EE-322: Code Example (Rev 5, 01/2012)
ZIP -
EE-328: 将ADSP-2106x/2116x 的设计移植到ADSP-2126x/2136x/ 2137x SHARC®处理器系统 (Rev. 1)6/8/2009PDF0
-
EE-305: 基于SHARC®处理器的系统设计与调试 (Rev. A)6/8/2009PDF0
-
EE-340: SHARC®处理器和Blackfin®处理器的SPI 连接 (Rev. 1)5/11/2009PDF0
-
• EE-340: Code example (Rev 1, 07/2008)
ZIP -
EE-285: 从ADSP-21065L 转向使用ADSP-21375 SHARC®处理器 (Rev. 2)5/11/2009PDF0
-
EE-175: 仿真器与EZ-KIT Lite®评估系统问题解决指南 (Rev. 10)5/11/2009PDF0
-
• EE-175: RMA forms (Rev 10, 11/2007)
ZIP -
EE-68: JTAG 仿真技术参考 (Rev. 10)5/11/2009PDF306 kB
-
EE-323: Implementing Dynamically Loaded Software Modules (Rev. 1)3/8/2008PDF0
-
• EE-323: Associated Code
ZIP -
EE-329: Running FAT16 File Systems and DOS Commands on SHARC® Processors (Rev. 1)10/4/2007PDF868 kB
-
• EE-329: Code Example (Rev 1, 09/2007)
ZIP -
EE-330: Windows Vista Compatibility in VisualDSP++ 5.0 Development Tools (Rev. 1)8/31/2007PDF276 kB
-
EE-231: In-Circuit Programming of an SPI Flash with SHARC® Processors (Rev. 2)8/27/2007PDF74 kB
-
• EE-231: Code example (Rev 2, 08/2007)
ZIP -
EE-319: Estimating Power Dissipation for ADSP-21375 SHARC® Processors (Rev. 1)7/20/2007PDF131 kB
-
EE-313: Land Pattern Compatibility Between 28x28 MQFP and LQFP Packages (Rev. 1)3/19/2007PDF41 kB
-
EE-56: Tips and Tricks on SHARC® EPROM and Host Boot Loader (Rev. 3)3/7/2007PDF108 kB
-
EE-84: External Port DMA Modes of Operation for SHARC Processors (Rev. 2)3/2/2007PDF99K
-
• EE-84: Code Example (Rev 2, 2/2007)
ZIP -
EE-223: In-Circuit Flash Programming on SHARC® Processors (Rev. 2)2/23/2007PDF258 kB
-
• EE-223: Code Example (Rev 2, 02/2007)
ZIP -
EE-253: Power Bypass Decoupling of SHARC® Processors (Rev. 1)12/5/2006PDF354 kB
-
EE-296: Using the UART Port Controller on SHARC® Processors (Rev. 2)11/22/2006PDF114 kB
-
EE-290: Managing the Core PLL on SHARC® Processors (Rev. 5)7/12/2006PDF409 kB
-
• EE-290: Code Example (Rev 5, 03/2012)
ZIP -
EE-286: Interfacing SDRAM Memories to SHARC® Processors (Rev. 5)12/1/2005PDF1701 kB
-
• EE-286: Code Example (Rev 5, 11/2010)
ZIP -
EE-270: Extended-Precision Fixed-Point Arithmetic on SIMD SHARC® Processors (Rev. 1)7/8/2005PDF86 kB
-
• EE-270 Software Code
ZIP -
EE-264: Interfacing MultiMediaCard™ with ADSP-2126x SHARC® Processors (Rev. 1)5/6/2005PDF975 kB
-
• EE-264 Software Code
ZIP -
EE-267: Implementing In-Place FFTs on SISD and SIMD SHARC® Processors (Rev. 1)4/4/2005PDF32 kB
-
• EE-267 Software Code
ZIP -
EE-261: Understanding Jitter Requirements of PLL-Based Processors (Rev. 1)2/15/2005PDF90 kB
-
EE-260: Interfacing AD7865 Parallel ADCs to ADSP-2136x SHARC® Processors (Rev. 1)12/17/2004PDF500 kB
-
• EE-260 Software Code
ZIP -
EE-202: Using the Expert Linker for Multiprocessor LDFs (Rev. 3)9/15/2004PDF1186 kB
-
• EE-202 Software Code
ZIP -
EE-232: Configuring the Signal Routing Unit of ADSP-2126x SHARC® DSPs (Rev. 1)2/18/2004PDF70 kB
-
EE-189: Link Port Tips & Tricks For ADSP-2106x & ADSP-2116x SHARC® DSPs10/27/2003PDF105 kB
-
EE-191: Implementing a Glueless UART Using The SHARC® DSP SPORTs5/21/2003PDF174 kB
-
• EE-191 Software Code
ZIP -
EE-177: SHARC® SPI Slave Booting (Rev. 3)5/2/2003PDF43 kB
-
• EE-177: Code Example (Rev 3, 01/2007)
ZIP -
EE-69: Understanding and Using Linker Description Files on SHARC Processors (Rev. 2)9/17/2002PDF88 kB
-
• EE-69: Code Example (Rev 2, 01/2007)
ZIP -
EE-110: A Quick Primer on ELF and DWARF File Formats5/17/2000PDF19 kB
-
EE-104: Setting Up Streams with the VisualDSP Debugger11/5/1999PDF120 kB
-
• EE-104 Software Code
ZIP
-
SHARC Audio EZ-Extender手册，修订版1.1，2012年8月 (Rev. 1.1)11/11/2009PDF617 kB
-
Blackfin/SHARC USB EZ-Extender手册，修订版1.1，2012年7月 (Rev. 1.1)5/7/2009PDF359 kB
-

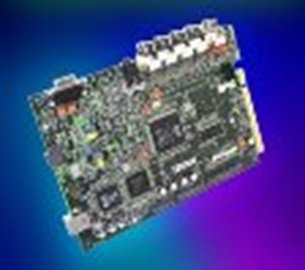

ADSP-21375 EZ-KIT Lite® Evaluation System Manual (Rev. 1.2)9/19/2007PDF4082 kB
-
SHARC USB EZ-Extender手册，修订版2.1，2012年8月 (Rev. 2.1)7/26/2006PDF222 kB
-
SHARC EZ-Extender手册，修订版3.1，2012年8月 (Rev. 3.1)7/26/2006PDF235 kB
-
SHARC Processors: Manuals9/10/2015
-
Getting Started with SHARC2/14/2015
-
ADSP-214xx SHARC® Processor Hardware Reference (Rev. 1.1)8/17/2009PDF17731 kB
-
Documentation Errata
-
SHARC处理器编程参考（包含ADSP-2136x、ADSP-2137x和ADSP-214xx处理器）（修订版2.4，2013年4月） (Rev. 2.4)3/14/2007PDF5366 kB
-
VisualDSP++® 5.0 Assembler and Preprocessor Manual (Rev. 3.4)11/15/2009PDF3197 kB
-
VisualDSP++® 5.0 C/C++ Compiler Manual for SHARC® Processors (Rev. 1.5)11/13/2009PDF2277 kB
-
Documentation Errata
-
VisualDSP++® 5.0 Loader and Utilities Manual (Rev. 2.5)11/13/2009PDF2246 kB
-
Documentation Errata
-
VisualDSP++® 5.0 Licensing Guide (Rev. 1.4)11/13/2009PDF392 kB
-
VisualDSP++® 5.0 Kernel (VDK) Users Guide (Rev. 3.5)11/13/2009PDF2401 kB
-
VisualDSP++® 5.0 Linker and Utilities Manual (Rev. 3.5)11/13/2009PDF2290 kB
-
VisualDSP++® 5.0 Run-Time Library Manual for SHARC® Processors (Rev. 1.5)11/12/2009PDF2298 kB
-
VisualDSP++® 5.0 Users Guide (Rev. 3.0)12/9/2007PDF2738 kB
-
VisualDSP++® 5.0 Quick Installation Reference Card (Rev. 3.1)8/30/2007PDF91 kB
-
VisualDSP++® 5.0 Getting Started Guide (Rev. 3.0)8/30/2007PDF2035 kB
-
Documentation Errata
-
VisualDSP++® 5.0 Product Release Bulletin (Rev. 3.0)8/30/2007PDF774 kB
-
ICE-1000/ICE-2000仿真器用户指南，修订版1.0，2014年5月 (Rev. 1.2)6/3/2014PDF321 kB
-
HPUSB、USB和HPPCI仿真器用户指南，修订版3.2，2012年7日 (Rev. 3.2)11/11/2009PDF746 kB
-
ICE-100B仿真器用户指南，修订版1.1，2012年7月 (Rev. 1.1)11/11/2009PDF348 kB
-
SHARC Processor Family9/21/2010PDF1836 kB
-
ADSP-21375 EZ-KIT Lite for the ADSP-2137x SHARC Processors Product Highlight3/8/2008PDF917 kB
-
ADI Complementary Parts Guide - Supervisory Devices and DSP Processors2/12/2015PDF93 K
