概览

优势和特点

  • 200MHz (5ns) SIMD SHARC内核,性能达1.2GFLOPS
  • 与SHARC DSP代码兼容
  • 支持IEEE兼容32位浮点、40位浮点和32位定点数据类型
  • 2Mb片内双端口SRAM;4Mb掩模可编程ROM
  • 2.4Gb/s片内带宽
  • 6个独立的串行端口——支持:标准DSP串行模式、I2S模式、左对齐采样对模式和TDM模式
  • 22个零开销DMA通道
  • SPI兼容接口和1个16位并行端口
  • 数字应用接口(DAI)
  • PLL支持多种软件乘法器比率
  • 4个定时器:1个内核和3个通用定时器,支持PWM生成模式、PWM捕获/脉冲带宽测量模式和外部事件看门狗模式
  • 136引脚BGA (12mm x 12mm)和144引脚LQFP (20mm x 20mm)封装,提供商业级和工业级温度范围

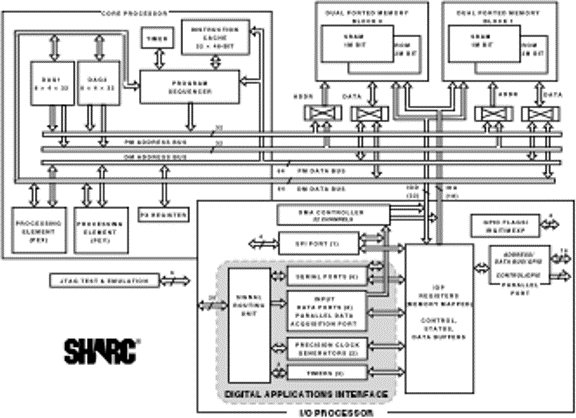

产品详情

ADSP-21262是第三代SHARC®可编程DSP系列中的第一个成员。ADSP-21262集成大容量片内存储器和多种外设,可以极大地缩短上市时间、降低成本,是高品质音频和车载娱乐系统、语音识别、医疗设备、测量设备等诸多应用的最佳选择。

ADSP-21262基于SHARC DSP内核制成,可以执行32位定点和32/40位浮点算法格式。ADSP-21262的内核工作频率为200MHz(指令周期时间为5 ns),可以执行复合快速傅里叶变换(FFT)运算——1024点复合FFT执行时间为46us,比同等价位产品快2.6倍以上。在音频应用中,单指令多数据(SIMD)模式实际上可使处理器性能提高一倍。

ADSP-21262采用最高集成度的设计模式,包括2 Mb片内双端口SRAM和4 Mb掩模可编程ROM存储器。大容量片内双端口存储器设计可为处理器和I/O带来持续的性能,无需添加外部存储器。实现系统I/O通过以下内容实现:6个全双工串行端口、4个定时器、1个16位并行端口、1个串行外设接口(SPI)、22个零开销直接存储器存取(DMA)通道(无需处理器干预即可快速传输数据),以及1个创新的数字应用接口(DAI)(通过其信号路由单元(SRU)提供完整的软件控制功能)。

数字应用接口(DAI)简化I/O系统开发
ADSP-21262采用数字应用接口(DAI),这种架构可实现对各种外设的全面软件编程。SHARC编程模型具有极高的灵活性和易用性,再加上功能强大的DAI,制造商可以将同一硬件配置部署到具有不同I/O要求的多种产品之中。

连接通过灵活的信号路由单元(SRU)实现,这是一组路由引脚阵列,可在DAI组件与SRU之间提供灵活的可配置连接。通过DAI连接的外设为:1个精密时钟发生器(PCG)、1个输入数据端口(IDP)、6个SPORTS(串行端口)、6个标志输入、6个标志输出、3个定时器和SRU。IDP为DSP内核提供了一条额外输入路径,可配置为8个串行数据接收通道,或者7个串行数据接收通道和1个最高20位宽并行数据接收通道。高度集成的特性使设计师可以充分发挥多种外设的作用,而不至于牺牲系统的整体性能。

CROSSCORE开发工具
ADI屡获奖项的CROSSCORE品牌开发工具支持第三代SHARC DSP系列。CROSSCORE组件包括VisualDSP++™软件开发环境、EZ-KIT Lite™评估系统和仿真器。

VisualDSP++是一款集成式软件开发环境,有助于加快和简化开发、调试和部署过程。通过EZ-KIT Lite评估系统可以轻松考察ADI系列DSP的功率,快速启用应用开发流程。仿真器提供PCI和USB主机平台两种型号,支持快速片内调试。另外,多个第三方开发组织还提供很多其他的开发工具和算法。

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
