ADRF6603

最后购买期限

1,100 MHz至3,200 MHz接收混频器,集成小数N分频PLL和VCO

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 集成小数N分频PLL的Rx混频器
  • RF输入频率范围:1100 MHz至3200 MHz
  • 内部LO频率范围:2100 MHz至2600 MHz
  • 输入P1dB:14.6 dBm
  • 输入IP3:27 dBm
  • 通过外部引脚优化输入IP3
  • SSB 噪声系数
    IP3SET引脚开路:14.2 dB
    IP3SET引脚3.3 V:15.2 dB
  • 电压转换增益:6.9 dB
  • 200 Ω IF输出匹配阻抗
  • IF 3 dB 带宽:500 MHz
  • 可通过三线式SPI接口进行编程
  • 40引脚、6 mm × 6 mm LFCSP封装

ADRF6603是一款高动态范围有源混频器,集成小数N分频锁相环(PLL)和压控振荡器(VCO),用于内部混频器LO的产生。

ADRF6603与ADRF6602共同构成了一个集成PLL/混频器系列,涵盖2100 MHz至2600 MHz频率范围。

PLL基准输入支持12 MHz至160 MHz范围内的输入频率。PFD输出控制一个电荷泵,其输出驱动一个片外环路滤波器。

环路滤波器输出再施加于一个集成式VCO。VCO输出(2× fLO)施加于一个LO分频器和一个可编程PLL分频器。可编程PLL分频器由一个Σ-Δ调制器(SDM)进行控制。SDM的模数可以在1至2047范围内编程。

有源混频器可将单端50 Ω RF输入转换为200 Ω差分IF输出。IF输出的工作频率最高可达500 MHz。

ADRF6603采用先进的硅-锗BiCMOS工艺制造,提供40引脚、裸露焊盘、6 mm × 6 mm、符合RoHS标准的LFCSP封装,额定温度范围为−40°C至+85°C。

应用

  • 蜂窝基站

ADRF6603
1,100 MHz至3,200 MHz接收混频器,集成小数N分频PLL和VCO

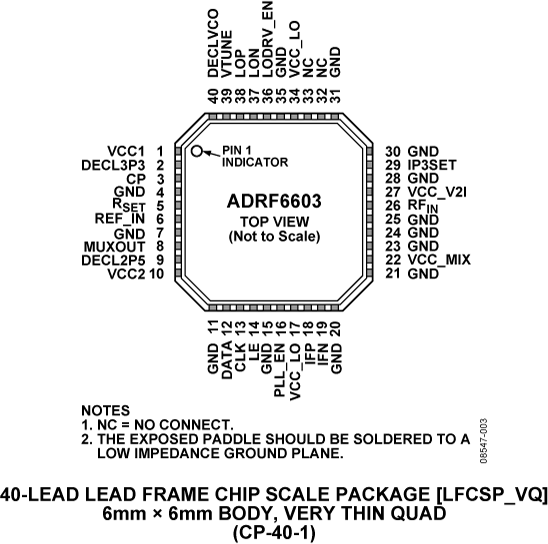

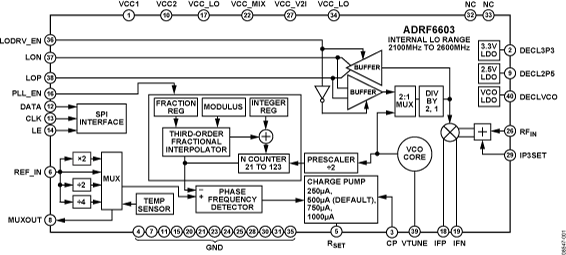

ADRF6603 Functional Block Diagram ADRF6603 Pin Configuration
