ADRF5703
推荐用于新设计硅数字衰减器，0.25dB LSB，7 位，9kHz 至 20GHz

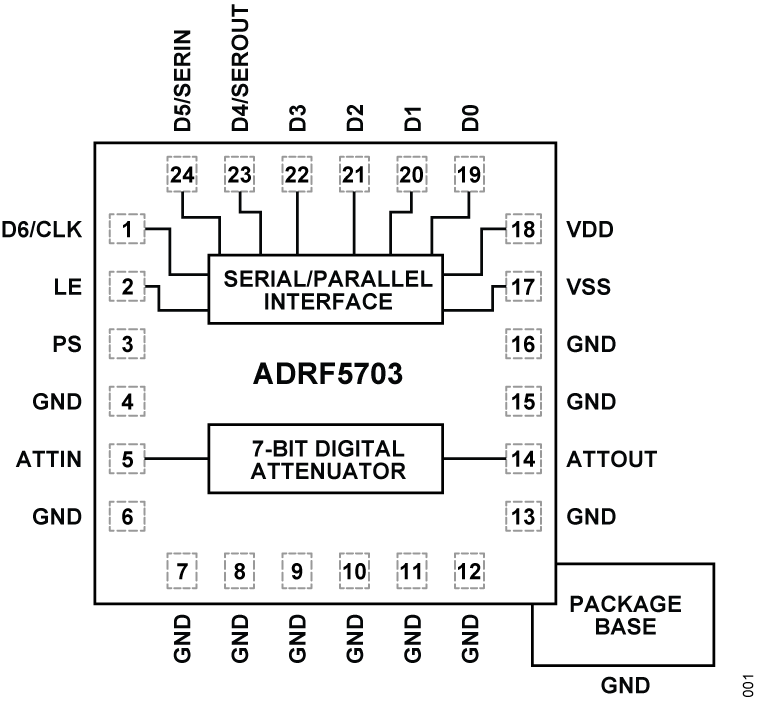

- 产品模型
- 2
概述
- 频率范围：9kHz 至 20GHz
- 衰减范围：31.75dB，步长为 0.25dB
- 低插入损耗
- 典型值 1dB，最高可达 6GHz
- 直至 12 GHz：1.3 dB（典型值）
- 典型值 1.7dB，最高 20GHz
- 衰减精度：−（衰减状态的 4%）或 +（0.1）典型值高达 20GHz
- 步进误差：典型值 0.20dB，最高可达 20GHz
- 高线性度
- 输入 P0.1dB
- 衰减状态 < 16dB:ATTIN 时典型值为 33dBm
- 衰减状态≥16dB：ATTIN 时典型值为 31dBm
- 输入 IP3：ATTIN 时典型值为 55dBm
- 输入 P0.1dB
- 高 RF 功率处理能力
- ATTIN 时平均 27dBm
- ATTIN 峰值为 30dBm
- ATTIN 处 27dBm 热切换
- RF 幅度稳定时间（50% 触发控制至最终 RF 输出的 0.05dB）：典型值 1μs
- 所有衰减状态下的回波损耗一致
- 单电源供电，降额功率处理
- 无低频杂散，无内部电压产生
- 串行和并行模式控制，兼容 CMOS 和 LVTTL
- 24 端子、4.0mm × 4.0mm、平面栅格阵列 (LGA) 封装
ADRF5703 是一款 7 位数字衰减器，具有 31.75dB 衰减范围和 0.25dB 步长，采用绝缘体上硅 (SOI) 工艺制造。
该设备的工作频率范围为 9kHz 至 20GHz，插入损耗优于 1.7dB，衰减精度极佳。对于来自 ATTIN 引脚的所有状态，ADRF5703 的 RF 输入功率处理能力为平均值 27dBm 和峰值 30dBm。
ADRF5703 采用双电源电压 +3.3V 和 −3.3V 运行。该设备还可以采用单电源电压（VDD）供电，同时负电源电压（VSS）接地。在此工作条件下，小信号性能得以保持，而开关特性、线性度和功率处理性能则降低，请参见数据表中的表 2。
该设备具有串行或并行模式控制和互补金属氧化物半导体 (CMOS)/低压晶体管到晶体管逻辑 (LVTTL) 兼容控制。
ADRF5703 采用 24 端子、4.0mm × 4.0mm、基板栅格阵列 (LGA) 封装，可在 −40°C 至 +105°C 范围内工作。
应用
- 工业扫描仪
- 测试和仪器仪表
- 蜂窝基础设施：5G 毫米波
- 军用射频、雷达和电子对抗措施 (ECM)
- 微波射频和甚小孔径终端 (VSAT)
参考资料
数据手册 1
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

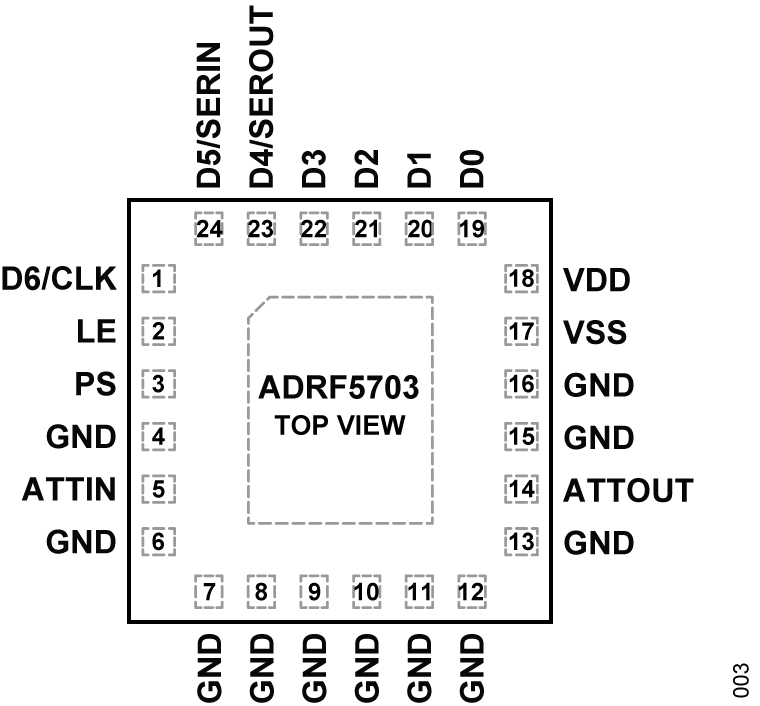

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADRF5703BCCZN | 24-Terminal LGA (4.0 mm x 4.0 mm x 0.756 mm) | ||
| ADRF5703BCCZN-R7 | 24-Terminal LGA (4.0 mm x 4.0 mm x 0.756 mm) |
软件资源
找不到您所需的软件或驱动?
申请驱动/软件工具及仿真模型
S-参数 1

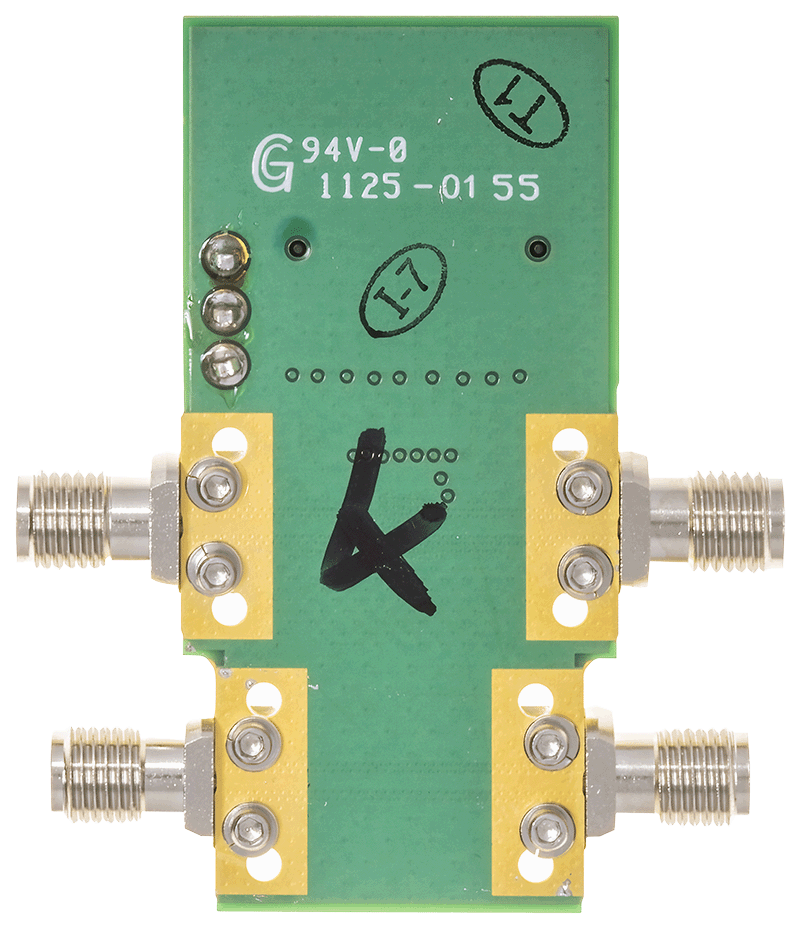

评估套件

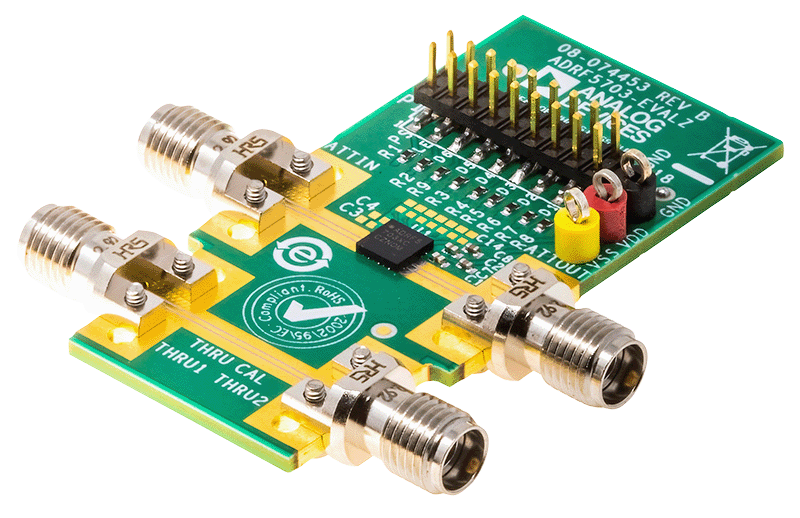

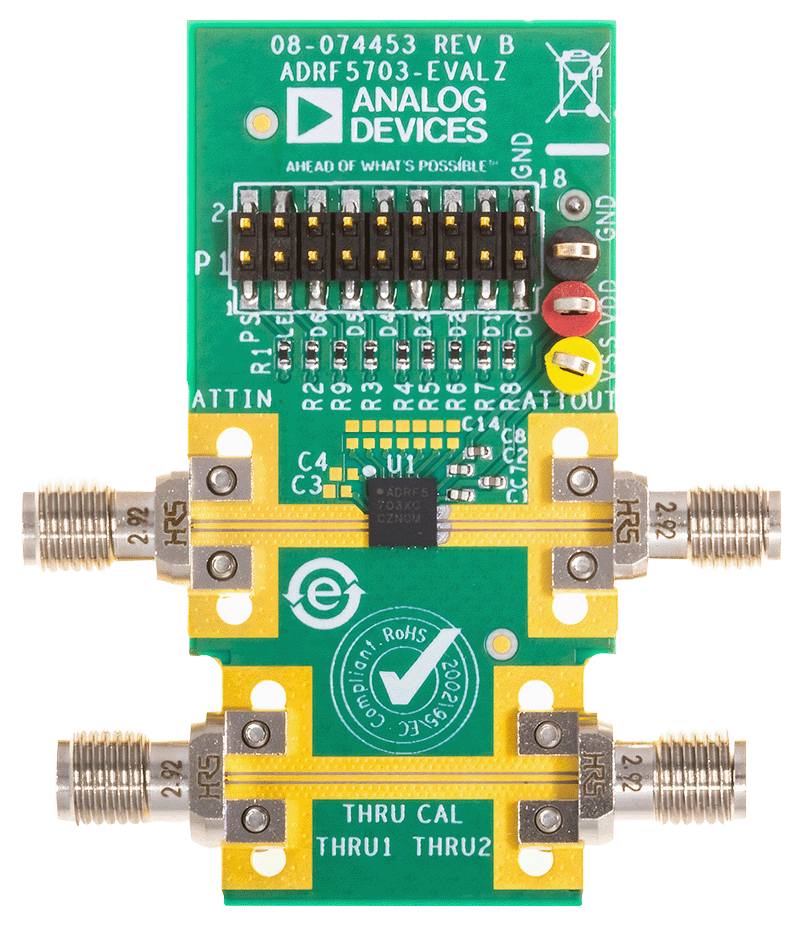

评估 ADRF5703 硅数字衰减器，0.25 dB LSB，7 位，9kHz 至 20GHz
