ADP8140

具有自适应功率控制功能的 4 通道高电流 LED 驱动器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 高度集成的特性组合,以最少的外部元件提供高亮度LED驱动器解决方案
  • 4个吸电流通道,电流可在
  • 125 µA500 mA之间调节
  • 模拟和脉冲宽度调制(PWM)调光输入
  • 模拟和PWM LED电流输出
  • LED通道间匹配:2%(最大值)
  • LED电流精度:5%(最大值)
  • 采用3 V30 V电源,从VIN引脚供电;使用外部齐纳二极管可轻松达到更高的电压
  • 工作时LED阳极供电电压最可高达100 V dc
  • 反馈输出控制外部电源,以优化效率和安全性
  • 多个ADP8140 IC可并联使用,控制一个电源
  • 集成误差放大器以对隔离电源进行副边控制
  • 可方便地连接温度热敏电阻或光传感器
  • 为整个系统提供稳定的保护
    • 电源过压保护
    • LED过温保护
    • LED短路保护
    • LED开路保护
    • IC过温保护
    • 短路ISET保护
    • 开路ISETEN保护
  • 低功耗待机模式
  • 故障指示器输出
  • 小型散热增强LFCSP封装(4 mm × 4 mm)
更多细节
show more Icon

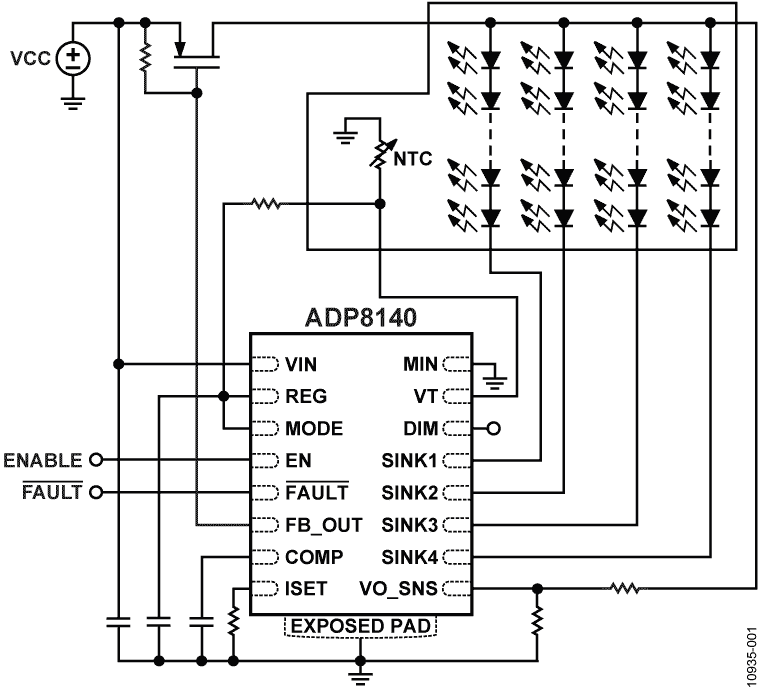

ADP8140 可为多达 4 个 LED 驱动器提供高电流控制。每个驱动器能吸收高达 500 mA 电流。使用一个外部电阻器设置所有 4 个驱动器的吸收电流。

该器件具有一个负责控制外部电源的反馈输出,以实现较佳效率。ADP8140 还可保护 LED、电源和其自身不受热过程、短路、过压和 LED 开路的影响。可以容易地并联多个 ADP8140 IC 以驱动附加的 LED 灯串或较高电流的 LED。ADP8140 采用小尺寸的耐热性能增强型引线框架芯片规模封装 (LFCSP)。

应用

  • 高亮度 LED 照明
  • 大尺寸格式 LED 背光照明

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

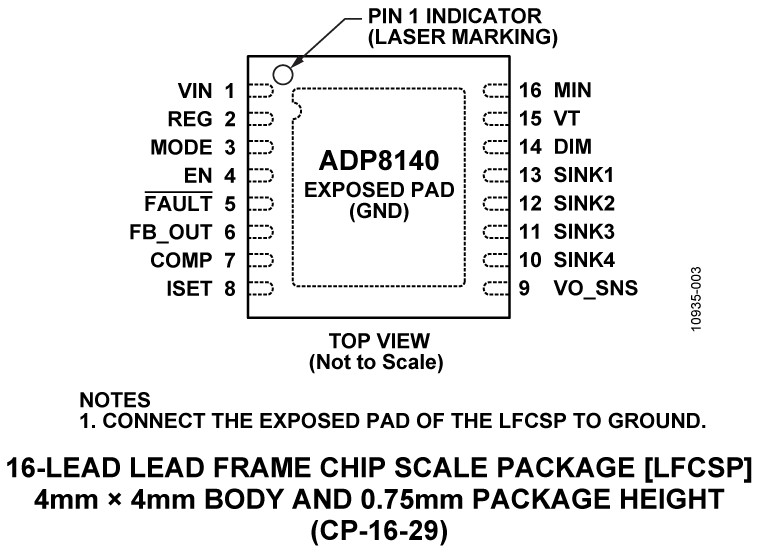

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADP8140ACPZ-1-R7
  • HTML
  • HTML
ADP8140ACPZ-2-R7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 12, 2022

- 21_0271

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 12, 2022

- 21_0271

arrow down

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

ADP8140CP-EVALZ

ADP8140CP 评估板

zoom

ADP8140CP-EVALZ

ADP8140CP 评估板

ADP8140CP 评估板

特性和优点

  • 评估板电压范围
    • 3 个 LED:8 V 至 30 V
    • 6 个 LED:15 V 至 30 V
  • 评估板电流消耗范围(四个可调通道)
    • 125 μA 至 350 mA
  • ADP8140 电压范围:3.0 V 至 30.0 V
  • ADP8140 电流消耗范围(四个可调通道)
    • 125 μA 至 500 mA
  • 模拟和 PWM 调光输入以及 LED 电流输出
  • 反馈输出控制外部电源以实现较佳效率和安全性

产品详情

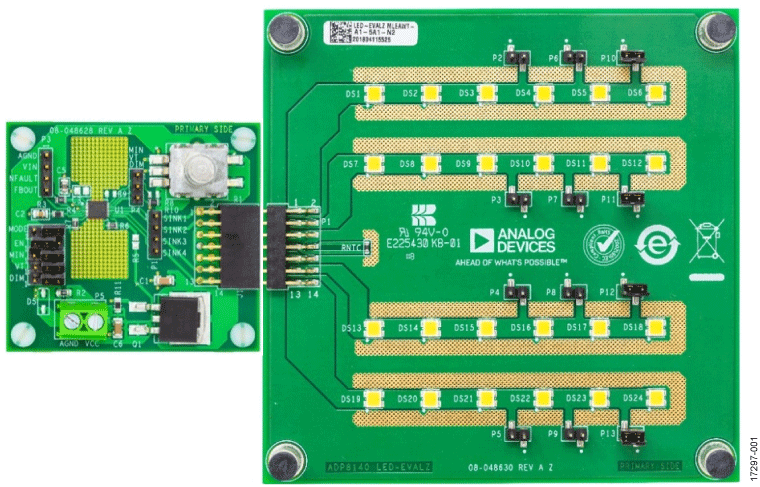

ADP8140CP-EVALZ 演示 ADP8140 引线框芯片尺寸级封装 (LFCSP) 电流消耗发光二极管 (LED) 驱动器的功能。

评估套件包括 ADP8140EB-EVALZ 和 ADP8140 LED-EVALZ。ADP8140EB-EVALZ 使用 ADP8140,它具有 P 通道金属氧化物半导体 (PMOS) 场效应晶体管调节级为 LED 供电。ADP8140 LED-EVALZ 可容纳四个 LED 串,每串 6 个 LED。

使用 ADP8140CP-EVALZ 来评估 ADP8140 套件时,可以用每串 350 mA 的最大电流来驱动 LED 串。

ADP8140 数据手册提供了 ADP8140 的完整规格说明。使用 ADP8140CP-EVALZ 时,应参阅该数据手册,同时参阅本用户指南。
