ADP199
量产3.6 V、500 mA逻辑控制高端负载开关
- 产品模型
- 1
Viewing:
产品详情
- 稳定的低导通电阻RDSON ：40 mΩ（整个输入电压范围）
- 低输入电压范围：
0.9 V 至 3.6 V - 连续工作电流：500 mA (85°C)
- 1.2 V逻辑兼容使能输入
- 低静态电流：6 μA，独立于负载电流
- 超低关断电流： <100 nA
- 4引脚、0.8 mm × 0.8 mm x 0.5 mm、0.4 mm间距超小型WLCSP封装
ADP199是一款高端负载开关，采用 0.9 V至3.6 V 电源供电。负载开关可提供电源域隔离，有助于保持子系统隔离和独立供电，从而降低功耗。

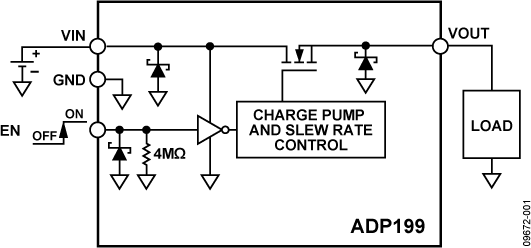

ADP199内置一个低导通电阻N沟道MOSFET，功率损耗极小，并支持500 mA以上的连续负载电流。它具有6 μA的低静态电流和超低关断电流，因此非常适合电池供电的便携式设备使用。借助内置的使能逻辑电平转换器，ADP199可兼容多种处理器和GPIO控制器。
ADP199不但拥有高性能，而且占用的印刷电路板(PCB)空间极小，面积不到0.64 mm2，高度仅0.50 mm。

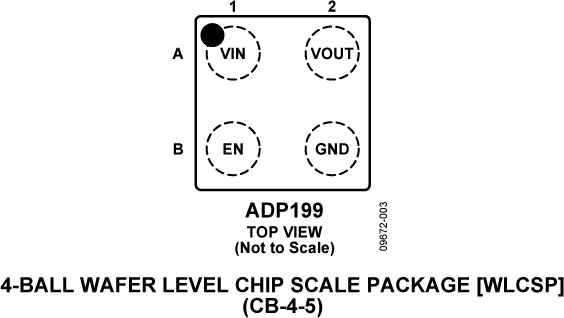

ADP199采用超小型、0.8 mm x 0.8 mm x 0.5 mm、4引脚、0.4 mm间距WLCSP封装。
应用
- 低工作电压处理器
- 移动电话
- 数码相机和音频设备
- 便携式和电池供电设备
- 光学XMT/RCVR模块
参考资料
数据手册 1
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADP199ACBZ-R7 | 4-Ball WLCSP (1.02mm x 0.95mm) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
| 未找到匹配项目 | ||
|
10月 25, 2012 - 12_0187 ADP199 WLCSP Shipping Changes |
||
| ADP199ACBZ-R7 | 量产 | |
