概览

优势和特点

  • 超低静态电流
    -- IQ = 590 nA（0 µA 负载）
    -- IQ = 890 nA（1 µA负载）
  • 低压差下保持超低静态电流（通过模式）：
    -- IQ_DROP = 720 nA（0 µA 负载）
    -- IQ_DROP = 1200 nA（1 µA负载）
  • 在1 µF ± 30%陶瓷输入和输出电容下稳定工作
  • 最大负载电流： ILOAD_MAX = 150 mA
  • 输入电压范围： 2.2 V至5.5 V
  • 低关断电流： 50 nA（典型值）

  • 低压差： 120 mV（150 mA负载）
  • 初始输出电压精度：±1%
  • 在整个线路、负载与温度范围内的精度：±3.5%
  • 7种固定输出电压选项：1.2 V至3.3 V
  • 可调输出电压选项可以在1.2 V至4.2 V范围内进行设置
  • 欲了解更多特性，请参考数据手册



产品详情

ADP165/ADP166均为超低静态电流、低压差线性调节器，工作电压为2.2 V至5.5 V，输出电流最高可达150 mA。 在150 mA负载下压差仅为120 mV，不仅可提高效率，而且能使器件在很宽的输入电压范围内工作。

ADP165/ADP166经过专门设计，利用1 μF ± 30%小陶瓷输入和输出电容便可稳定工作，适合高性能、空间受限应用的要求。

ADP165/ADP166提供7个1.2 V 至3.3 V范围内的固定输出电压选项，以及1个可调输出选项。 ADP165还包括一个开关电阻，当LDO禁用时，该电阻自动使输出放电。 ADP166不包括输出放电功能，其余与ADP165完全相同。

短路和热过载保护电路可以防止器件在不利条件下受损。 ADP165/ADP166提供5引脚TSOT、6引脚LFCSP，以及4引脚、0.5 mm间距WLCSP三种小型封装，是适合各种便携式供电应用的最小尺寸解决方案。

应用

  • 便携式和电池供电设备
  • 后置DC-DC调节
  • 便携式医疗设备
  • WSN器件

产品分类

领域

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

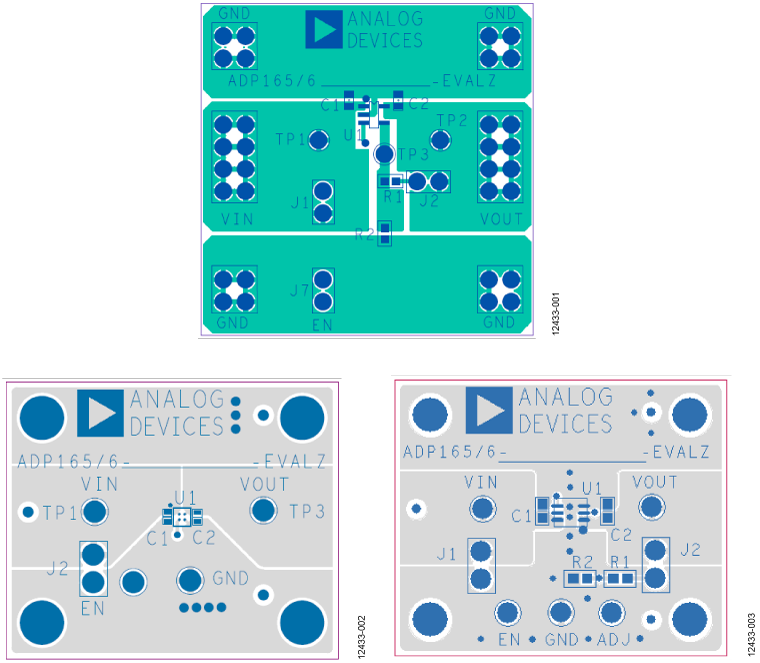

评估套件 (1)

参考资料

  • 查看全部 (5)
  • 数据手册 (1)
  • 应用笔记 (1)
  • 用户手册 (1)
  • 解决方案通报和手册 (2)
    • Document Type

    工具及仿真模型

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    LTspice

    LTspice中提供以下器件型号：

    ADP166-1.2
    ADP166-1.8
    ADP166-2.2
    ADP166-2.3
    ADP166-2.85
    ADP166-3.0
    ADP166-3.3
    ADP166-ADJ

    设计工具

    ADI Linear Regulator Design Tool and Parametric Search

    Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    ADP166ACBZ-1.2-R7 材料声明 质量和可靠性 4-Ball WLCSP (0.965mm x 0.965mm)
    ADP166ACBZ-1.8-R7 材料声明 质量和可靠性 4-Ball WLCSP (0.965mm x 0.965mm)
    ADP166ACBZ-2.2-R7 材料声明 质量和可靠性 4-Ball WLCSP (0.965mm x 0.965mm)
    ADP166ACBZ-2.3-R7 材料声明 质量和可靠性 4-Ball WLCSP (0.965mm x 0.965mm)
    ADP166ACBZ-2.85-R7 材料声明 质量和可靠性 4-Ball WLCSP (0.965mm x 0.965mm)
    ADP166ACBZ-3.0-R7 材料声明 质量和可靠性 4-Ball WLCSP (0.965mm x 0.965mm)
    ADP166ACBZ-3.3-R7 材料声明 质量和可靠性 4-Ball WLCSP (0.965mm x 0.965mm)
    ADP166ACPZN-1.2-R7 材料声明 质量和可靠性 6-Lead LFCSP (2mm x 2mm w/ EP)
    ADP166ACPZN-1.8-R7 材料声明 质量和可靠性 6-Lead LFCSP (2mm x 2mm w/ EP)
    ADP166ACPZN-2.3-R7 材料声明 质量和可靠性 6-Lead LFCSP (2mm x 2mm w/ EP)
    ADP166ACPZN-3.0-R7 材料声明 质量和可靠性 6-Lead LFCSP (2mm x 2mm w/ EP)
    ADP166ACPZN-3.3-R7 材料声明 质量和可靠性 6-Lead LFCSP (2mm x 2mm w/ EP)
    ADP166ACPZN-R7 材料声明 质量和可靠性 6-Lead LFCSP (2mm x 2mm w/ EP)
    ADP166AUJZ-1.2-R7 材料声明 质量和可靠性 5-Lead TSOT
    ADP166AUJZ-1.8-R7 材料声明 质量和可靠性 5-Lead TSOT
    ADP166AUJZ-2.3-R7 材料声明 质量和可靠性 5-Lead TSOT
    ADP166AUJZ-3.0-R7 材料声明 质量和可靠性 5-Lead TSOT
    ADP166AUJZ-3.3-R7 材料声明 质量和可靠性 5-Lead TSOT
    ADP166AUJZ-R7 材料声明 质量和可靠性 5-Lead TSOT
    Wafer Fabrication Data

    PCN-PDN信息

    Select a model from the dropdown below to subscribe to PCN/PDN notifications and view past notifications as well.

    Select Model for PCN Information
    • ADP166ACPZN-1.2-R7 量产
    • ADP166ACPZN-1.8-R7 量产
    • ADP166ACPZN-2.3-R7 量产
    • ADP166ACPZN-3.0-R7 量产
    • ADP166ACPZN-3.3-R7 量产
    • ADP166ACPZN-R7 量产
