概览

优势和特点

  • 最大输出电流:350 mA
  • 输入电源电压范围
    VBIAS = 2.3 V ~ 5.5 V
    VIN = 1.2 V ~ 3.6 V
    2.3 V < VIN < 3.6 V, VIN可连接至VBIAS
  • 极低压降:17 mV(100 mA负载)
  • 低静态电流:25 µA(空载)
  • 低关断电流:< 1 µA
  • 精度:±1% @ 25°C
  • 出色的PSRR性能:70 dB @ 10 kHz
  • 出色的负载/线瞬态响应
  • 经过优化,仅需小型1 µF陶瓷电容即可稳定工作
  • 限流与过热保护
  • 逻辑控制使能
  • 5引脚TSOT封装

产品详情

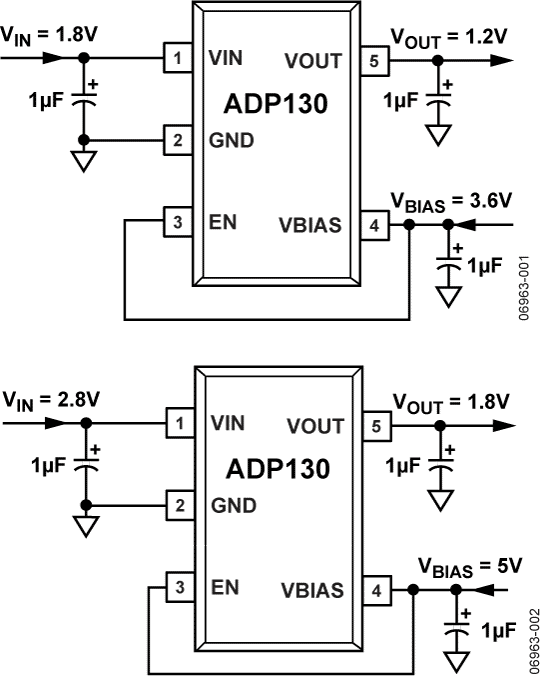

ADP130是一款低静态电流、低压差线性稳压器。它采用双电源模式工作,输入电压低至1.2 V以提高效率,并提供高达350 mA的输出电流。驱动100 mA负载时压差仅为17 mV;低压差特性不仅可提高效率,而且能使器件在较宽输入电压范围工作。

由于较高的VBIAS电源为该器件供电且较低的VIN电源向负载提供电流,双电源解决方案通常比单电源解决方案具有更高的转换效率。从而降低器件中的功耗。ADP130经过优化,采用小型1 μF陶瓷型输出电容便能实现稳定工作。ADP130具有出色的瞬态响应性能,所占电路板面积极小。

ADP130可提供0.80 V3.0 V的固定输出电压范围。

ADP130具有200 μs(典型值)内部软启动时间。短路保护和热过载保护电路可以防止器件在不利条件下受损。ADP130采用5引脚小型TSOT封装,是适合各种便携式供电应用的业界最小尺寸解决方案。

应用

  • 移动电话
  • 数码相机和音频设备
  • 便携式和电池供电设备
  • 后置DC-DC调节
  •
