概览

优势和特点

  • 四个多点LVDS收发器(低电压差分信号驱动器和接收器对)
  • 开关速率:250 Mbps (125 MHz)
  • 支持的总线负载:30 Ω至55 Ω
  • 为每个接收器提供独立引脚选择,两种模式:
    • 1类:迟滞为25 mV
    • 2类:100 mV阈值失调,可提供开路、短路和总线空闲故障安全功能
  • 完全符合M-LVDS的TIA/EIA-899标准
  • M-LVDS总线上的无毛刺上电/关断
  • 驱动器输出转换时间可控
  • 共模范围:-1 V至+3.4 V,允许在2 V接地噪声下进行通信
  • 禁用或关断时驱动器输出处于高阻抗状态
  • 为每个驱动器和接收器提供独立使能引脚
  • 总线引脚提供增强型ESD保护
    • 空气放电:±15 kV HBM(人体模型)
    • 接触放电:±8 kV HBM(人体模型)
    • 空气放电:±10 kV IEC 61000-4-2
    • 接触放电:±8 kV IEC 61000-4-2
  • 所有引脚提供增强的±7 kV HBM ESD保护
  • 工作温度范围:-40°C至+105°C
  • 采用48引脚、7 mm x 7 mm LFCSP封装

产品详情

ADN4680E包括四个多点低压差分信号(M-LVDS)收发器(驱动器和接收器对),工作速率最高可达250 Mbps (125 MHz)。驱动器和接收器采用半双工配置进行连接,因此每个收发器可以根据驱动器或接收器是否使能(每个具有独立的使能引脚)实现交替发送或接收。接收器可在-1 V至+3.4 V的共模电压范围内利用低至50 mV的差分输入检测总线状态。总线引脚上提供最高可达±15 kV的ESD保护。这些器件遵循M-LVDS的TIA/EIA-899标准,为TIA/EIA-644 LVDS器件添加了额外的多点能力。

每个接收器都可以通过引脚独立选择,用作1类或2类接收器。1类接收器具有25 mV迟滞,因此缓慢变化的信号或输入损耗不至于引起输出振荡。2类接收器具有失调阈值,可在输入开路(开路故障安全)、总线处于空闲状态(总线空闲或端接故障安全)或输入端硬短路时保证输出状态。

这些器件采用紧凑的48引脚、7 mm x 7 mm LFCSPP封装,工作温度范围为−40°C至+105°C。

应用

  • 背板和电缆多点数据传输
  • 多点时钟分配
  • 低功耗、高速替代器件,可缩短RS-485链路
  • 网络和无线基站基础设施
  • 电网基础设施和继电器保护系统

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

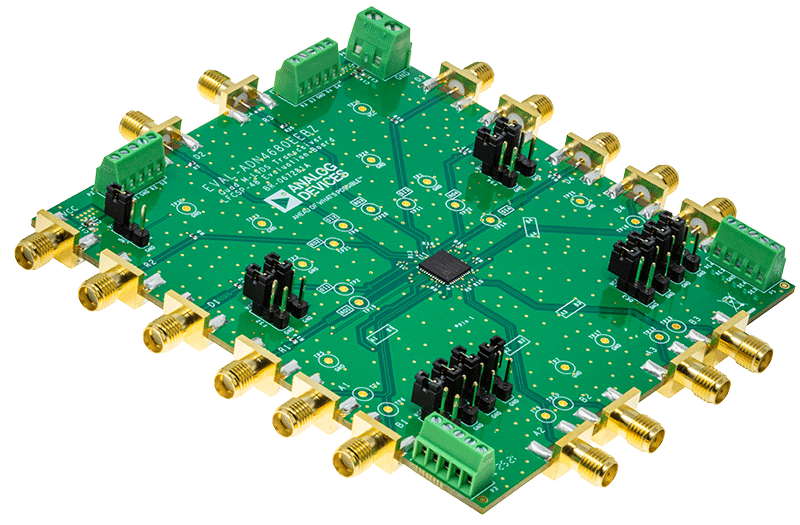

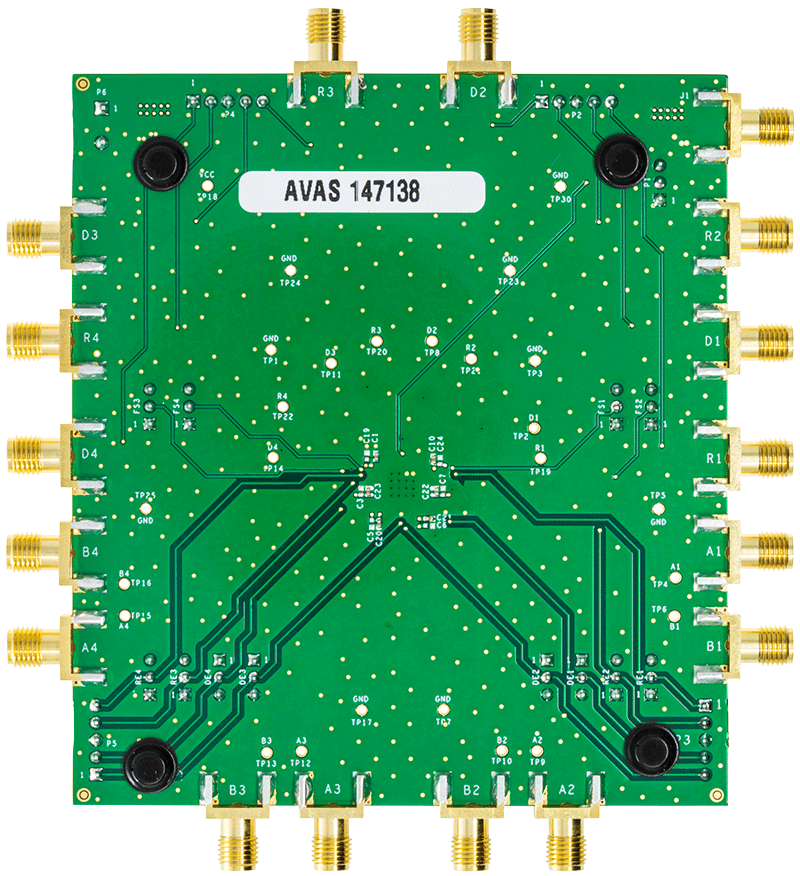

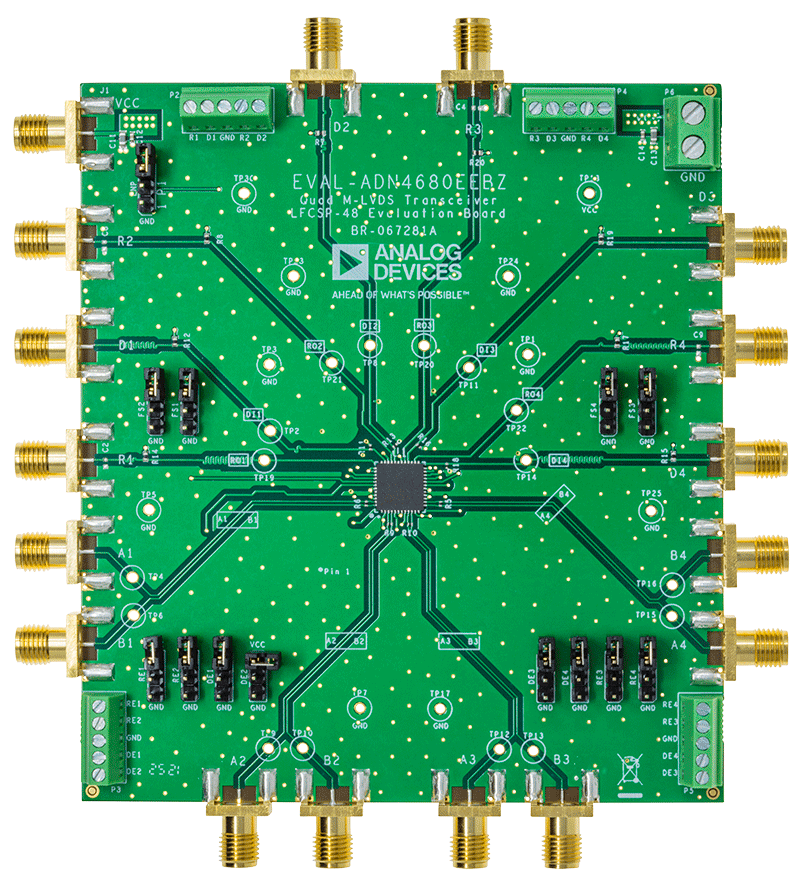

评估套件 (1)
