ADG3246

2.5 V/3.3 V、10位、2端口电平转换器总线开关

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 开关传输延迟：225 ps
  • 端口之间采用4.5 Ω开关连接
  • 数据速率：1.244 Gbps
  • 2.5 V/3.3 V电源供电
  • 可选电平转换
  • 小信号带宽：610 MHz
  • 电平转换
    • 3.3 V至2.5 V
    • 3.3 V至1.8 V
    • 2.5 V至1.8 V
  • 24引脚LFCSP封装
更多细节
show more Icon

ADG3246是一款2.5 V或3.3 V、10位、2端口数字开关，采用低压CMOS工艺制造，具有低功耗、高开关速度和极低导通电阻特性。输入可以与输出相连，而且不会引起额外的传播延迟或产生额外的接地反弹噪声。

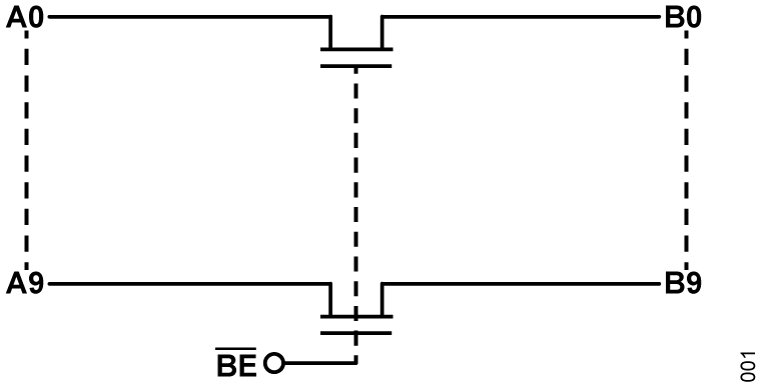

这些开关通过总线使能 (BE) 输入信号使能。在接通条件下，该数字开关可以切换双向信号。在断开条件下，达到电源电压的信号电平被阻止。

这款器件非常适合要求电平转换的应用。采用3.3 V电源供电时，可以将3.3V输入电平转换为2.5V输出电平。类似地，如果器件采用2.5 V电源供电，并且施加2.5 V输入，则器件将转换为1.8 V输出。此外，该器件含有一个电平转换选择引脚 (SEL) ，当SEL 为低电平时， VCC 在内部降低，允许将3.3 V输入电平转换为1.8 V输出电平。因此，该器件适合要求在不同电源之间进行电平转换的应用，如转换器与DSP进行接口等。

产品特色

  1. 3.3 V或2.5 V电源供电
  2. 极低开关传播延迟
  3. 4.5 Ω开关连接输入到输出
  4. 电平/电压转换

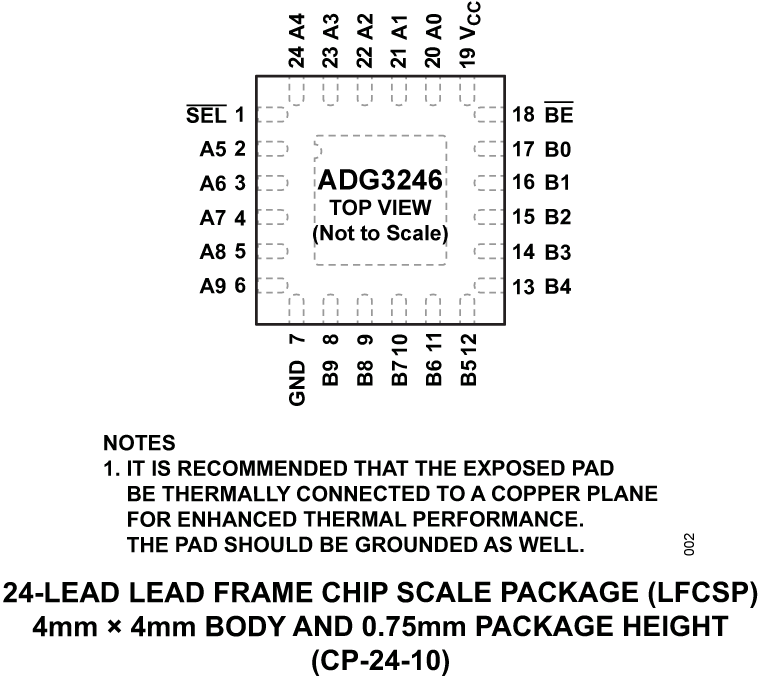

  5. 24引脚4 mm x 4 mm LFCSP封装



应用

  • 3.3 V至1.8 V电压转换
  • 3.3 V至2.5 V电压转换
  • 2.5 V至1.8 V电压转换
  • 总线开关
  • 总线隔离
  • 热交换
  • 热插拔
  • 模拟信号切换
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADG3246

文档

6
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 技术文章
  • 数据手册
  • 用户手册
  • 全部
    TickIcon
  • 英文
  • 中文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 05/06/2003
英文

ADG3246: 2.5 V/3.3 V, 10 Bit, 2 Port Level Translator, Bus Switch Data Sheet (Rev.B)

打开PDF文件

redirect
645.35 K
download

下载 PDF

技术文章

4

PDF Vector

URL

更新 04/15/2004
英文
Data-acquisition system uses fault protection redirect icon

PDF Vector

URL

更新 05/04/2004
中文
Data-acquisition system uses fault protection redirect icon

PDF Vector

URL

更新 08/01/2003
英文
Enhanced Multiplexing for MEMS Optical Cross Connects redirect icon

PDF Vector

URL

更新 11/14/2003
中文
Enhanced Multiplexing for MEMS Optical Cross Connects redirect icon

用户手册

1

PDF Vector

PDF

更新 08/24/2016
英文
UG-1036: Evaluation Board for 24-Lead TSSOP Devices in the Switches and Multiplexers Portfolio (Rev.0) redirect icon

318.06 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
ADG3246BCPZ 24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADG3246BCPZ-REEL7 24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

5月 5, 2014

- 14_0020

Conversion of 4x4mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

ADG3246BCPZ

量产

ADG3246BCPZ-REEL7

量产

pdf

PCN14_0020_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Package Outline Drawing

external-icon

pdf

Qualification Report Summary

external-icon

2月 15, 2010

- 07_0061

LFCSP Package Manufacturing Line Transfer from Amkor Korea to Amkor PRC

ADG3246BCPZ

量产

ADG3246BCPZ-REEL7

量产

Material_Report.csv

xls

Material_Report

Download

xls

PCN_07_0061_RevB_China

Download

xls

PCN_07_0061_RevB_Korea

Download

pdf

PCN07_0061_Form

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

5月 5, 2014

- 14_0020

arrow down

Conversion of 4x4mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

ADG3246BCPZ

量产

ADG3246BCPZ-REEL7

量产

pdf

PCN14_0020_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Package Outline Drawing

external-icon

pdf

Qualification Report Summary

external-icon
2月 15, 2010

- 07_0061

arrow down

LFCSP Package Manufacturing Line Transfer from Amkor Korea to Amkor PRC

ADG3246BCPZ

量产

ADG3246BCPZ-REEL7

量产

Material_Report.csv

xls

Material_Report

Download

xls

PCN_07_0061_RevB_China

Download

xls

PCN_07_0061_RevB_Korea

Download

pdf

PCN07_0061_Form

external-icon

软件和型号相关生态系统

评估套件 1

reference details image

EVAL-24TSSOP

开关和多路复用器产品系列中用于24引脚TSSOP器件的评估板

zoom

EVAL-24TSSOP

开关和多路复用器产品系列中用于24引脚TSSOP器件的评估板

download icon

下载

 print icon

打印
EVAL-24TSSOP
开关和多路复用器产品系列中用于24引脚TSSOP器件的评估板

特性和优点

  • 24引脚TSSOP评估板
  • 通过箝位轻松改用主器件
  • 通过镀金引脚连接器添加无源元件
  • 用于信号输入/输出的SMB连接器
  • 板上提供额外的空间以便支持原型制作
立即购买 更多内容

产品详情

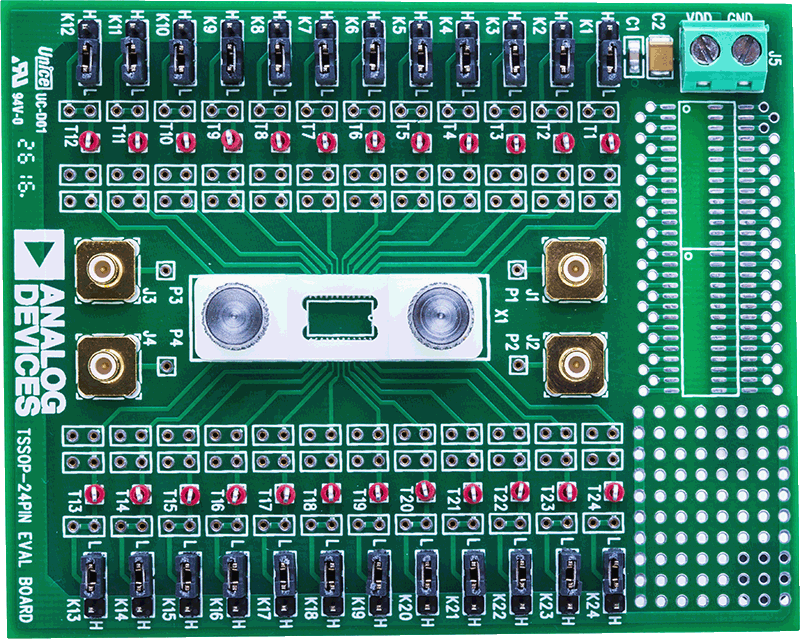

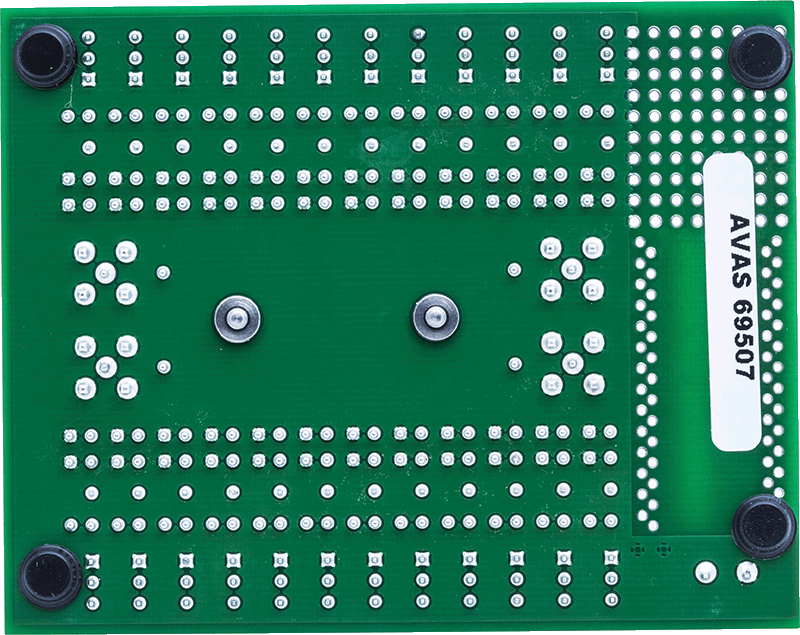

EVAL-24TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的24引脚TSSOP器件，这些产品可单独购买。EVAL-24TSSOPEBZ采用箝位将24引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。
