概览

优势和特点

  • RF输出频率范围:17 GHz至24 GHz
  • IF输入频率范围:2 GHz至4 GHz
  • LO输入频率范围:8GHz至12 GHz,集成2×乘法器
  • 边带抑制:32 dB(下边带)
  • P1dB:25 dBm
  • 增益调节:30 dB
  • 输出IP3:33 dBm
  • 匹配50 Ω RF输出、LO输入和IF输入
  • 32引脚、4.9 mm × 4.9 mm LCC封装

产品详情

ADMV1011是一款采用紧凑的砷化镓(GaAs)设计、单芯片微波集成电路(MMIC)、双边带(DSB)上变频器,采用符合RoHS标准的封装,针对工作频率范围为17 GHz至24 GHz的点对点微波无线电设计进行优化。

ADMV1011提供21 dB的转换增益,具有针对下边带和上边带的32 dBc和23 dBc边带抑制性能。ADMV1011采用射频(RF)放大器,前接由驱动放大器驱动集成2×乘法器的本振(LO)的同相/正交(I/Q)双平衡混频器。还提供IF1和IF2混频器输入,需通过外部90°混合选择所需的边带。I/Q混频器拓扑结构则降低了干扰边带的滤波要求。ADMV1011为混合型DSB上变频器的小型替代器件,它无需线焊,可以使用表贴制造装配。

ADMV1011上变频器采用紧凑的散热增强型、4.9 mm × 4.9 mm LCC封装。ADMV1011工作温度范围为−40°C至+85°C。

应用

  • 点对点微波无线电
  • 雷达和电子战系统
  • 仪器仪表、自动测试设备

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

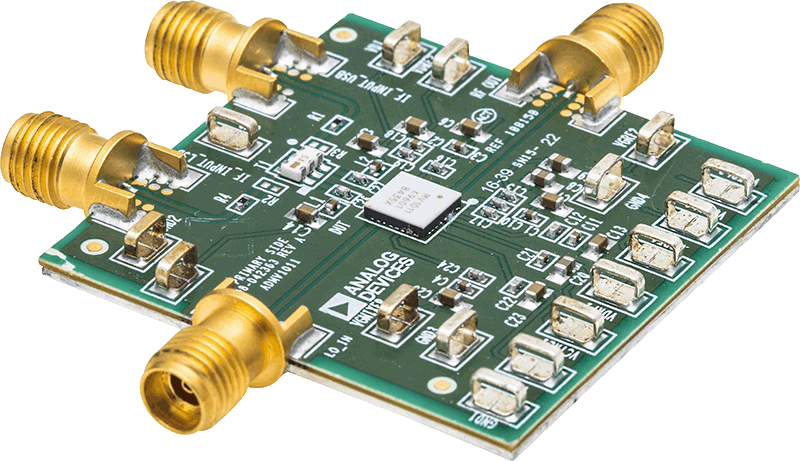

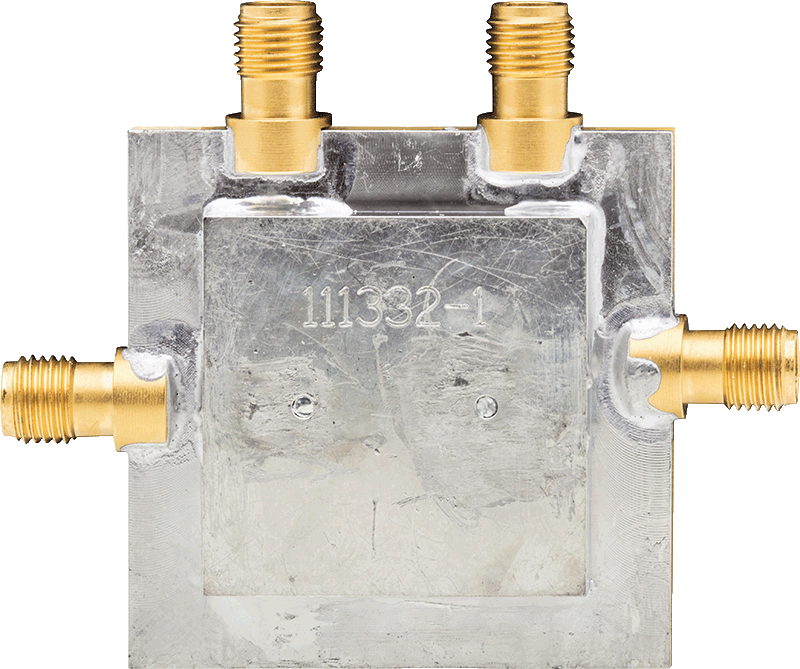

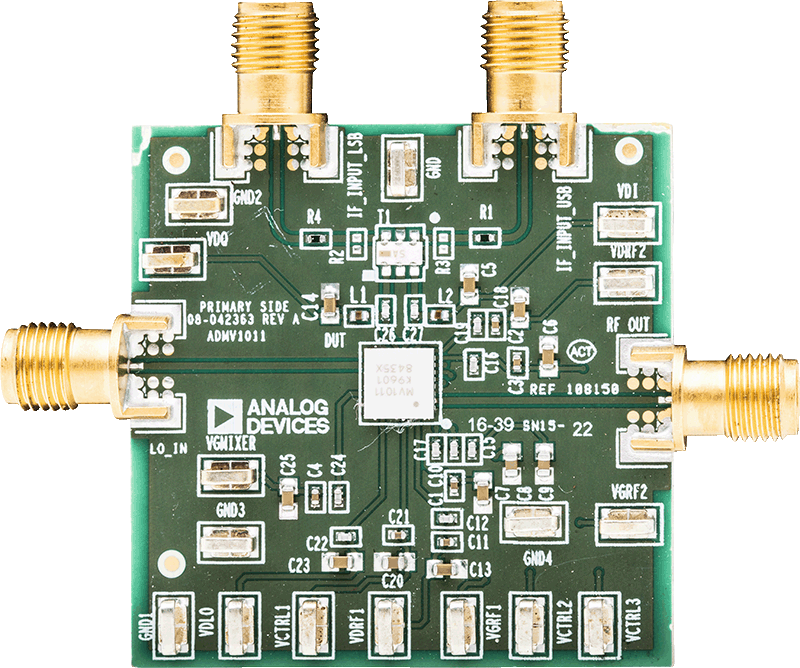

评估套件 (1)
