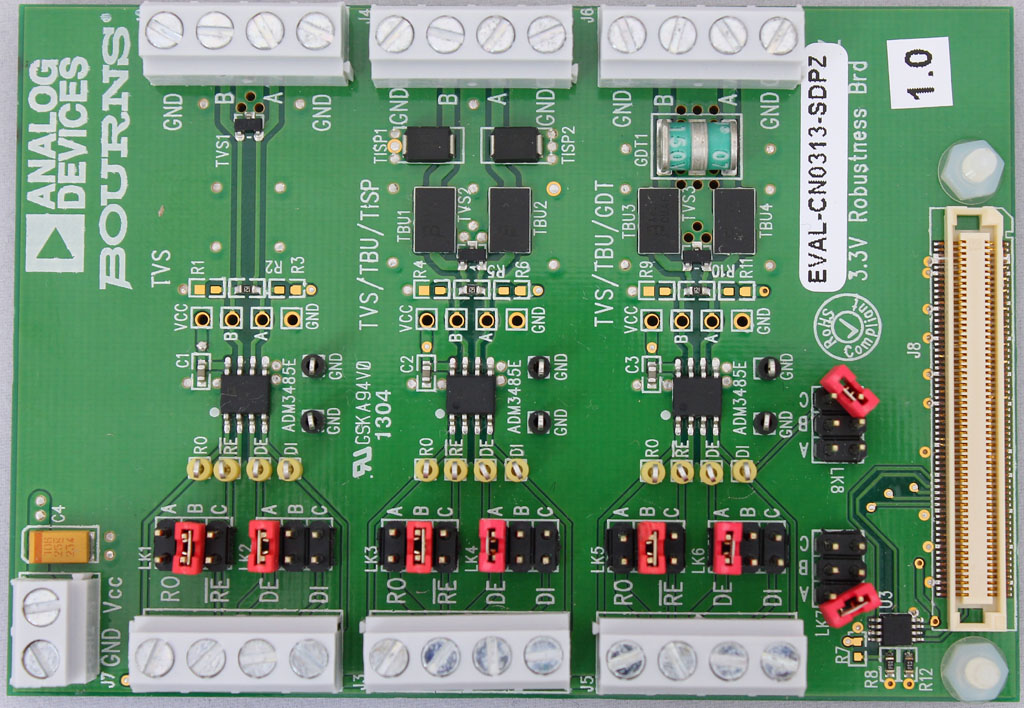

ADM3485E

3.3 V、±15 kV ESD保护、RS-485/RS-422收发器(半双工、12Mbps、DE/RE)

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 符合TIA/EIA RS-485/RS-422标准

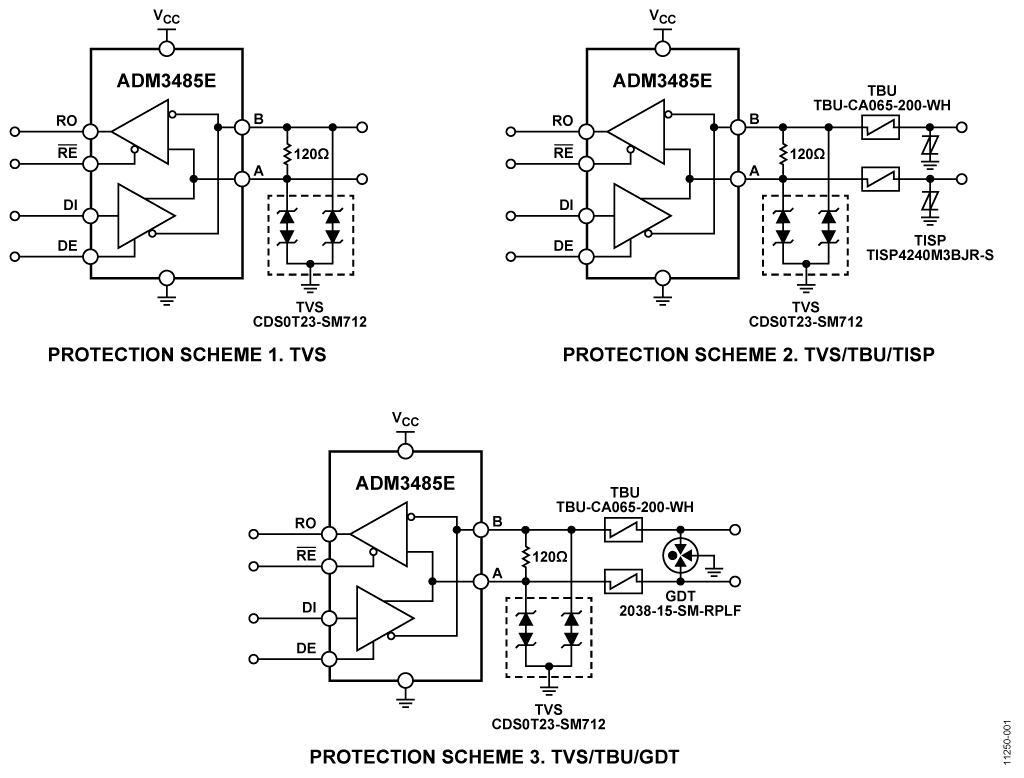

  • RS-485输入/输出引脚提供±15 kV ESD保护
  • 数据速率:12 Mbps
  • 半双工收发器
  • 总线上最多32个节点
  • 接收器开路故障安全设计
  • 低功耗关断模式
  • 禁用或关断时输出处于高阻抗状态
  • 共模输入范围:-7 V至+12 V
  • 热关断和短路保护
  • 工业标准75176引脚排列
  • 8引脚窄体SOIC封装

更多细节
show more Icon

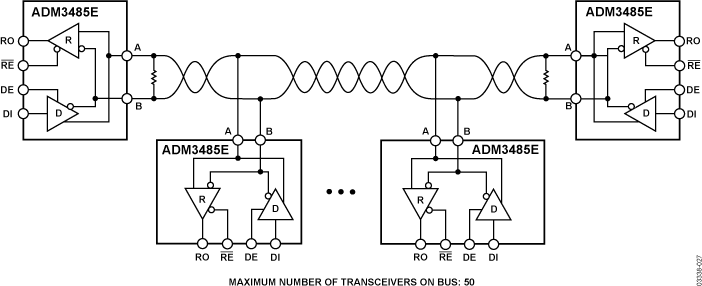

ADM3485E是一款3.3 V低功耗数据收发器,提供±15 kV ESD保护,适用于多点总线传输线路的半双工通信。该器件针对平衡数据传输而设计,符合TIA/EIA标准RS-485和RS-422。ADM3485E是半双工收发器,驱动器和接收器共用差分线路,但各自具有独立的使能输入。

该器件具有12 kΩ接收器输入阻抗,允许一条总线最多连接32个收发器。由于任一时间仅使能一个驱动器,因此禁用或关断驱动器的输出处于三态,避免总线过载。

接收器具有故障安全特性,当输入浮地时,可确保输出保持逻辑高状态。热关断电路可防止总线竞争或输出短路导致功耗过大。

该器件的额定温度范围为工业温度范围,提供8引脚窄体SOIC封装。

应用
- 功率/电能计量
- 电信
- 对电磁辐射敏感的工业控制系统
- 局域网

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADM3485EARZ
  • HTML
  • HTML
ADM3485EARZ-REEL
  • HTML
  • HTML
ADM3485EARZ-REEL7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 17, 2015

- 14_0129

RS-232 and RS-485/RS-422 Transceiver products alternate Fabrication foundry at ADI, Limerick, Ireland

12月 17, 2010

- 10_0256

Die Revision of ADM3485E

ADM3485EARZ

量产

ADM3485EARZ-REEL

量产

ADM3485EARZ-REEL7

量产

2月 3, 2010

- 09_0256

Jiangsu Changjiang Electronics Technology Co. Ltd. (JCET), China as additional assembly and test sub-contractor for Narrow Body SOIC.

ADM3485EARZ

量产

ADM3485EARZ-REEL

量产

ADM3485EARZ-REEL7

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 17, 2015

- 14_0129

arrow down

RS-232 and RS-485/RS-422 Transceiver products alternate Fabrication foundry at ADI, Limerick, Ireland

12月 17, 2010

- 10_0256

arrow down

Die Revision of ADM3485E

ADM3485EARZ

量产

ADM3485EARZ-REEL

量产

ADM3485EARZ-REEL7

量产

2月 3, 2010

- 09_0256

arrow down

Jiangsu Changjiang Electronics Technology Co. Ltd. (JCET), China as additional assembly and test sub-contractor for Narrow Body SOIC.

ADM3485EARZ

量产

ADM3485EARZ-REEL

量产

ADM3485EARZ-REEL7

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

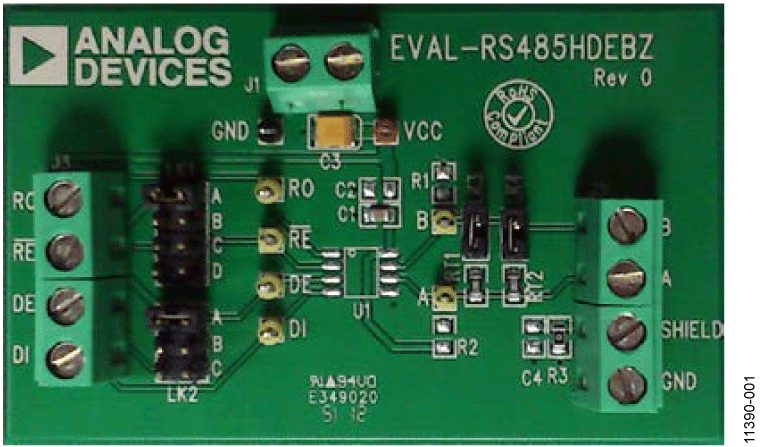

EVAL-RS485HDEBZ

标准RS-485半双工评估板EVAL-RS485HDEBZ

zoom

EVAL-RS485HDEBZ

标准RS-485半双工评估板EVAL-RS485HDEBZ

标准RS-485半双工评估板EVAL-RS485HDEBZ

产品详情

EVAL-RS485HDEBZ支持轻松而快速地评估采用标准8引脚SOIC封装的半双工RS-485收发器。该评估板允许通过螺丝端子板接口至数字I/O,以实现驱动器输入(DI)、接收器输出(RO)、驱动器使能(DE)和接收器输出(RO)。总线信号A、B(半双工总线)可连接至一个总线螺丝端子板。一或两个端接电阻可以通过跳线设置连接至A和B,用于评估半双工RS-485驱动器和接收器。针对总线上的上拉和下拉(偏置电阻)提供封装。

用于板上评估的器件需另外订购。
