ADM3050E

量产

5.7 kV rms、信号隔离式、基本CAN FD收发器

数据手册 (Rev. C) 产品选型表

产品模型: 6

Viewing:

产品详情

5.7 kV rms 信号隔离型 CAN FD 收发器
1.7 V 至 5.5 V 电源和逻辑侧电平
扩展的共模范围：±25 V
总线故障保护（CANH、CANL）：±40 V
较低的最大环路传播延迟：150 ns
超越 EN 55022 B 级标准 6 dB
安全和监管认证
- VDE 符合性证书 VDE V 0884-10（申请中）
- UL：5700 V rms 持续 1 分钟时间，符合 UL 1577 标准（申请中）
- CSA 元件验收 5.7 kV rms 时 5A
  - IEC 60950、IEC 61010（申请中）
高共模瞬变抗扰度：>75 kV/µs
工业级工作温度范围：−40°C 至 +125°C

总线侧 4.5 V 至 5.5 V 电源
符合 ISO 11898-2:2016 标准的 CAN FD
对于 CAN FD，数据速率高达 12 Mbps

ADM3050E-EP 支持防务和航空航天应用（AQEC 标准）

下载 ADM3050E-EP 数据手册 (PDF)
完整的军用温度范围：−55°C 至 +125°C
受控制造基线
1 个组件/测试场所
1 个制造场所
产品变更通知
可应请求提供资质数据
V62/19605 DSCC 图号

参考资料

数据手册 3

ADM3050E: 5.7 kV rms, Signal Isolated, Basic CAN FD Transceiver Data Sheet (Rev.C) 10/12/2018

ADM3050E-EP: 5.7 kV rms, Signal Isolated, Basic CAN FD Transceiver Enhanced Product Data Sheet (Rev.0) 02/15/2019

ADM3050E: Military Data Sheet 10/22/2019

用户手册 1

UG-1436: Evaluating the ADM3050E 5.7 kV rms, Signal Isolated, Basic CAN FD Transceiver (Rev.A) 10/16/2020

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型

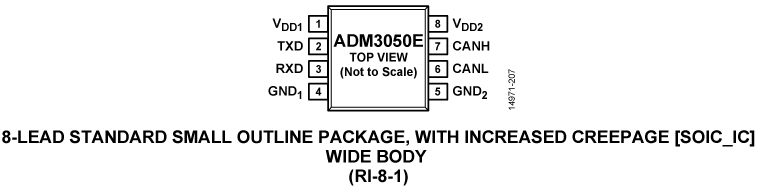

ADM3050EBRIZ	8-Lead SOIC (Increased Creepage)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADM3050EBRIZ-RL	8-Lead SOIC (Increased Creepage)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADM3050EBRWZ	16-Lead SOIC Wide	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADM3050EBRWZ-RL	16-Lead SOIC Wide	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADM3050ETRWZ-EP	16-Lead SOIC Wide	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADM3050ETRWZ-EP-RL	16-Lead SOIC Wide	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

工具及仿真模型

ADM3050E IBIS Models 2

评估套件

评估ADM3050E 5.7 kV rms、信号隔离式、基本CAN FD收发器

立即购买更多内容

特性和优点

ADM3050E 12 Mbps 隔离式 CAN FD 收发器
带低辐射发射的 2 层 PCB，符合 EN55022 B 类标准
板载 LDO 采用 6 V 至 9 V 供电，ADM3050E VDD1 引脚和 VDD2 引脚上提供 5 V 电压
用于以下器件的螺丝端子连接器：
- 6 V 至 9 V LDO，向 V_DD1 引脚提供 5 V 电源
- 向 V_DD1 脚提供 1.8 V 至 5.0 V 直接电源
- 6 V 至 9 V LDO，向 V_DD2 引脚提供 5 V 电源
- 向 V_DD2 引脚提供 5 V 直接电源
- TXD 引脚、RXD 引脚、CANH 引脚、CANL 引脚信号
- 用于 GND₁ 和 GND₂ 的分频 PCB 返回层
用于 TXD 引脚和 RXD 引脚信号的 SMA 连接器

产品详情

EVAL-ADM3050EEBZ允许用户评估ADM3050E隔离信号和电源收发器，适用于控制器区域网络(CAN)或集成灵活数据速率(CAN FD)网络的CAN。EVAL-ADM3050EEBZ支持所有输入和输出功能，无需任何外部元件。

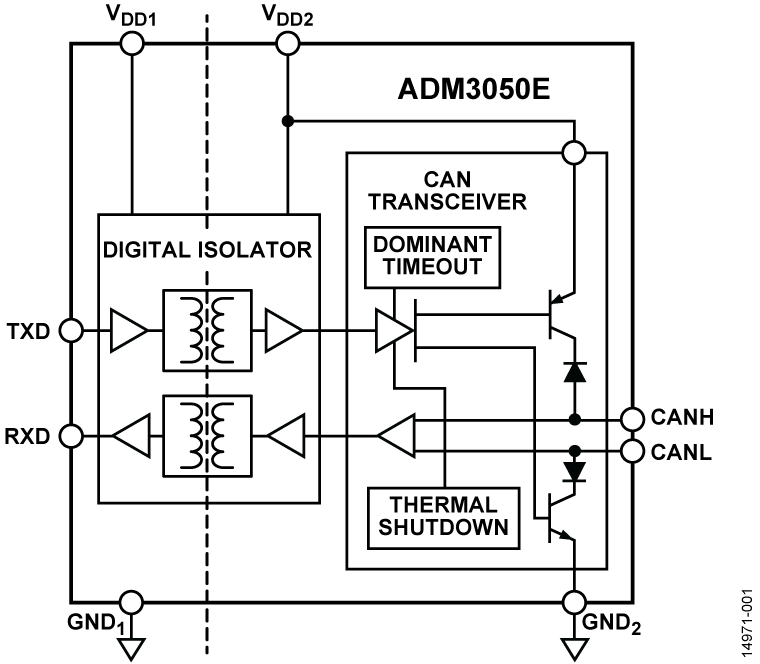

ADM3050E采用ADI公司的iCoupler^® 技术，集成了逻辑侧开关键控(OOK)信号隔离通道和低环路延迟、高数据速率CAN FD收发器。

EVAL-ADM3050EEBZ配有采用16引脚标准小型封装(SOIC)的ADM3050E。对于需要>8 mm爬电距离或更小PCB尺寸的应用，ADM3050E还提供支持更大爬电距离(SOIC IC)的8引脚SOIC封装。

ADM3050E的完整规格参见ADI公司的ADM3050E数据手册。使用EVAL-ADM3050EEBZ时，必须同时参阅数据手册和用户指南。

资料

UG-1436: Evaluating the ADM3050E 5.7 kV rms, Signal Isolated, Basic CAN FD Transceiver (Rev.A)
419.11 K
