ADL8106

GaAs pHEMT 低噪声放大器,20 GHz 至 54 GHz

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 4
特性
  • 增益:30 GHz 到 44 GHz 范围内为 21.5 dB(典型值)
  • 输入回波损耗:30 GHz 到 44 GHz 范围内为 22 dB(典型值)
  • 输出回波损耗:30 GHz 到 44 GHz 范围内为 23 dB(典型值)
  • OP1dB:30 GHz 到 44 GHz 范围内为 14 dB(典型值)
  • PSAT:30 GHz 到 44 GHz 时为 18 dBm(典型值)
  • OIP3:30 GHz 到 44 GHz 时为 21.5 dBm(典型值)
  • 噪声指数:30 GHz 到 44 GHz 范围内为 3.0 dB(典型值)
  • 120 mA 时 3 V 电源电压
  • 匹配 50 Ω 的输入输出
  • 裸片尺寸:2.3 mm x 1.45 mm x 0.1 mm
更多细节
show more Icon

ADL8106 是一款砷化镓 (GaAs) 假晶高电子迁移率晶体管 (pHEMT) 微波单片集成电路 (MMIC) 宽带低噪声放大器,工作频率为 20 GHz 至 54 GHz。ADL8106 提供 21.5 dB 的增益,14 dBm 的压缩 (OP1dB) 时的输出功率为 1 dB,在 30 GHz 至 44 GHz 时,输出三阶交调 (OIP3) 的典型值为 21.5 dBm。ADL8106 工作时需要 3 V 的电源电压 (VDD) 输送的 120 mA 电流,其输入和输出在内部匹配到 50 Ω,便于集成到多芯片模块 (MCM) 中。所有数据均由通过最小长度为 0.076 mm 到 0.152 mm(3 密耳到 6 密耳)宽金带状键合连接的 RFIN 和 RFOUT 焊盘获得。

产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADL8106ACEZ
  • HTML
  • HTML
ADL8106ACEZ-R7
  • HTML
  • HTML
ADL8106CHIPS
  • HTML
  • HTML
ADL8106CHIPS-SX
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 22, 2022

- 22_0300

ADL8106 Data Sheet Revision

ADL8106ACEZ

量产

ADL8106ACEZ-R7

量产

ADL8106CHIPS

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 22, 2022

- 22_0300

arrow down

ADL8106 Data Sheet Revision

ADL8106ACEZ

量产

ADL8106ACEZ-R7

量产

ADL8106CHIPS

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

EVAL-ADL8106

评估ADL8106 GaAs、pHEMT低噪声放大器,18 GHz至54 GHz

zoom

EVAL-ADL8106

评估ADL8106 GaAs、pHEMT低噪声放大器,18 GHz至54 GHz

评估ADL8106 GaAs、pHEMT低噪声放大器,18 GHz至54 GHz

特性和优点

  • 4 层 Rogers 4003C 评估板
  • 端接型 1.85 mm RF 连接器
  • 直通校准路径(未接入设备)
  • 产品详情

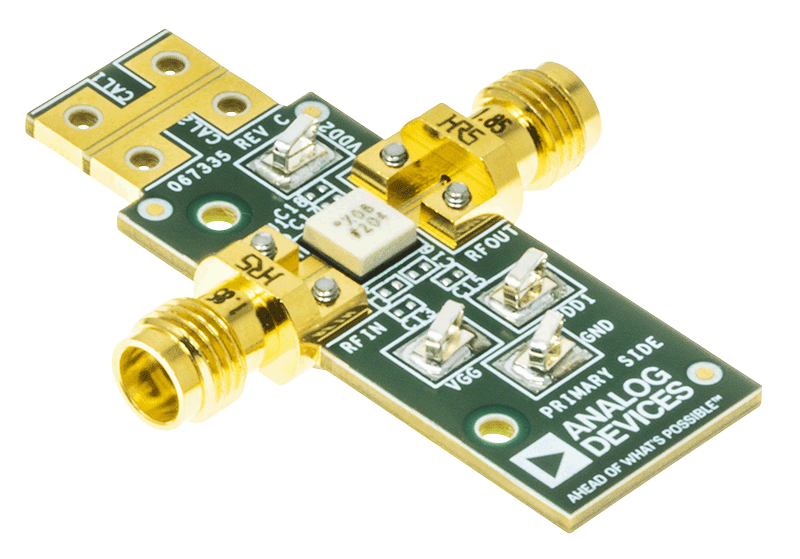

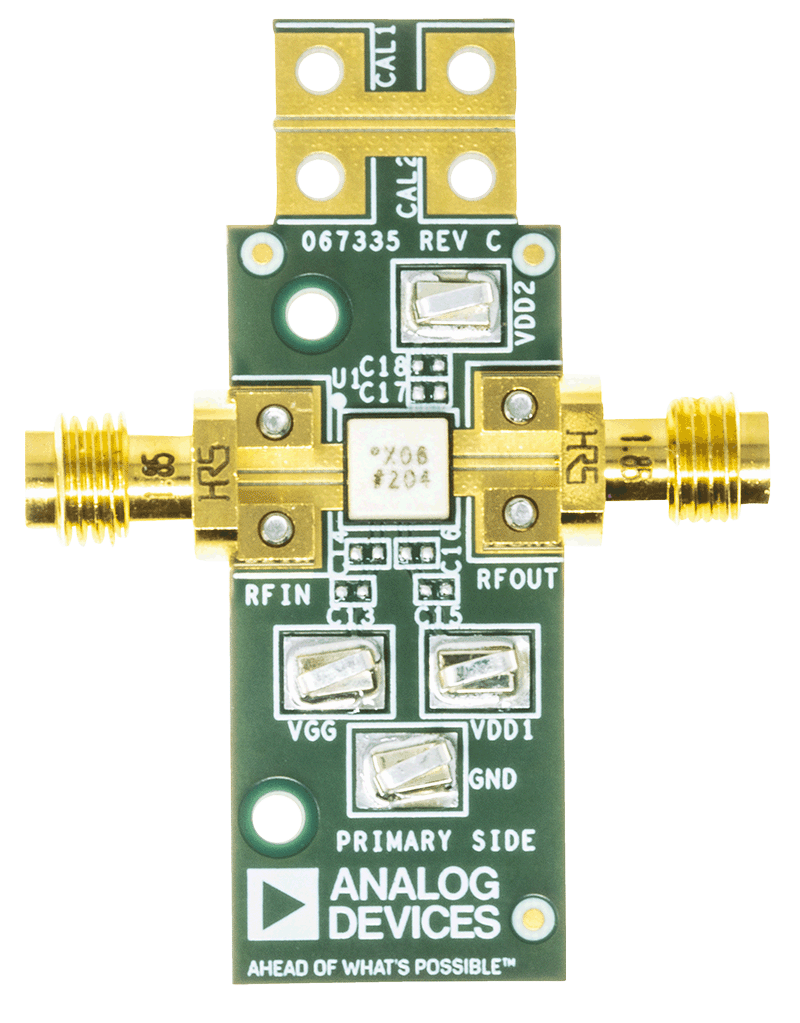

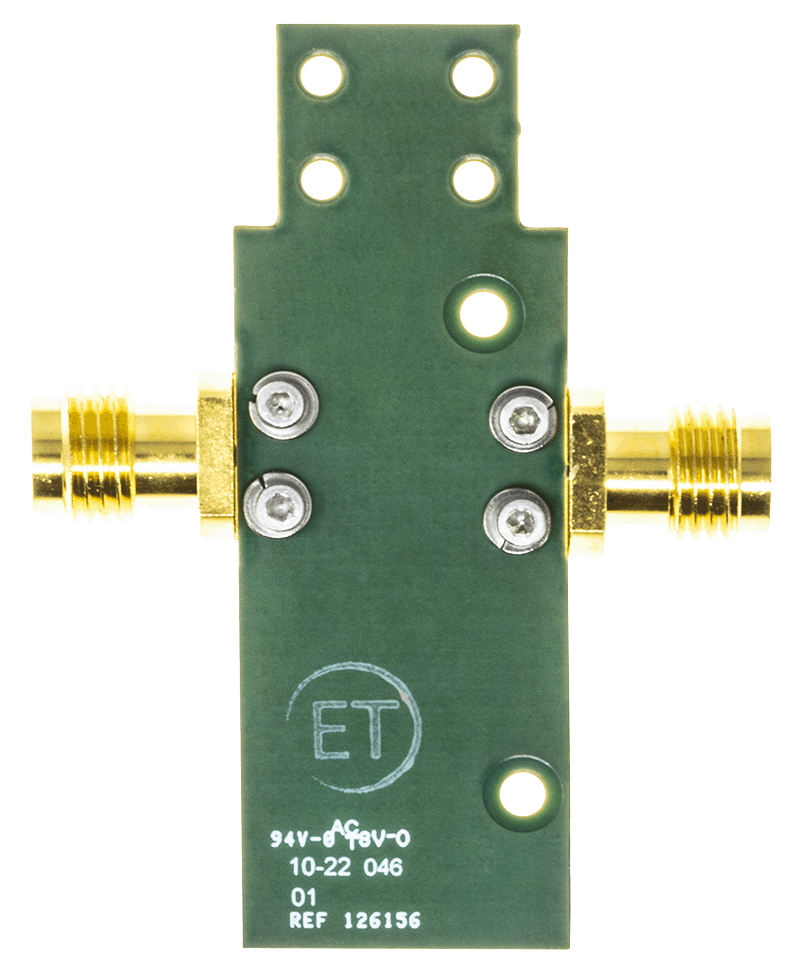

    ADL8106-EVALZ 是 4 层印刷电路板 (PCB)。顶层和第一内层之间的衬底由Rogers 4003C制成。内层和底侧层都是地面。

    ADL8106-EVALZ 上的 RFIN 和 RFOUT 端口由 1.85 mm 母头同轴连接器填充,其各自的射频迹线都有 50 Ω 特性阻抗。ADL8106-EVALZ 装有适合在 ADL8106 的整个 -40°C 至 + 85°C 工作温度范围内使用的组件。

    为校准板的回溯损耗,CAL1和CAL2连接器之间提供一个直通校准路径。CAL1和CAL2必须装有 1.85毫米的母同轴接头(有关产品型号,请参阅表 2)。表面贴装技术(SMT)测试点 VDD1、VDD2和VGG上加上电源和偏置电压。

    RF 迹线为 50 Ω 接地共面波导迹线。封装接地引线和裸焊盘直接连接到接地平面。通过多个过孔连接接地层,特别关注接地焊盘正下方的区域。有关 ADL8106 的完整详细信息,请参阅 ADL8106 数据手册,在使用 ADL8106-EVALZ 时,必须同时参阅该数据手册和本用户指南。
