ADL8104

0.4 GHz 至 7.5 GHz 的高线性度宽带低噪声放大器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 2
特性
  • 单一正电源(自偏置)
  • 高 OIP2:0.6 GHz 到 7.5 GHz 时为 52 dBm(典型值)
  • 高增益:0.6 GHz 到 6 GHz 范围内为 15 dB(典型值)
  • 高 OIP3:32 dBm(典型值)
  • 低噪声指数:0.4 GHz 到 6 GHz 范围内为 3.5 dB(典型值)
  • 兼容 RoHS 的 16 引脚 3 mm × 3 mm LFCSP
更多细节
show more Icon

ADL8104 是一款砷化镓 (GaAs)、单片微波集成电路 (MMIC)、假晶高电子迁移率晶体管 (pHEMT) 低噪声宽带高线性度放大器,工作范围为 0.4 GHz 至 7.5 GHz。

ADL8104 在 0.6 GHz 到 6 GHz 时的典型增益为 15 dB,在 0.4 GHz 到 6 GHz 时的典型噪声系数为 3.5 dB,在 0.6 GHz 到 6 GHz 时的典型输出功率为 1 dB 压缩的 (OP1dB) 20 dBm, 在 0.6 GHz 到 6 GHz 时的典型三阶截取输出 (OIP3) 为 32 dBm,漏极电源为 5 V 时的电流仅为 150 mA。该低噪声放大器在 0.6 GHz 到 6 GHz 时具有典型值为 52 dBm 的高输出二阶截距 (OIP2),使得 ADL8104 适合应用于军事和测试仪器。

ADL8104 还具有内部匹配至 50 Ω 的输入和输出特性。RFIN 和 RFOUT 引脚内部交流耦合,并集成了偏置电感器,使得 ADL8104 非常适合基于表面贴装技术 (SMT)、高密度的应用。

ADL8104 采用符合 RoHS 指令的 3 mm × 3 mm 16 引脚 LFCSP 封装。

应用

  • 测试仪器仪表
  • 军事通信
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADL8104ACPZN
  • HTML
  • HTML
ADL8104ACPZN-R7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 28, 2023

- 23_0146

Process Revision for Select Low Noise Amplifier Products

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 28, 2023

- 23_0146

arrow down

Process Revision for Select Low Noise Amplifier Products

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

EVAL-ADL8104

测试 ADL8104,0.4 GHz 至 7.5 GHz 的高线性度宽带低噪声放大器

zoom

EVAL-ADL8104

测试 ADL8104,0.4 GHz 至 7.5 GHz 的高线性度宽带低噪声放大器

测试 ADL8104,0.4 GHz 至 7.5 GHz 的高线性度宽带低噪声放大器

特性和优点

  • 4 层、Rogers 4350B 和 Isola 370HR 评估板。
  • 端接型 3.5 mm RF 连接器
  • 直通校准路径(未填充)

产品详情

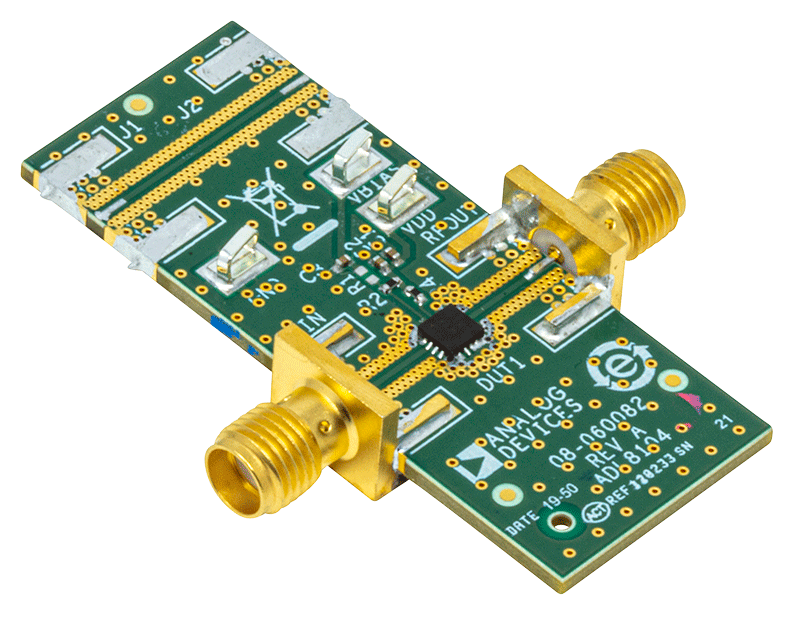

ADL8104-EVALZ 由采用 10 mil 厚的 Rogers 4350B 和 Isola 370HR 铜箔制成的 4 层印制电路板 (PCB) 组成,形成 62 mil 的标称厚度。ADL8104-EVALZ 上的 RFIN 和 RFOUT 端口由 3.5 mm 母头同轴连接器填充,其各自的射频回溯都有 50 Ω 特性阻抗。ADL8104-EVALZ 装有适合在 ADL8104 的整个 -40°C 至 + 85°C 工作温度范围内使用的组件。为校准板的回溯损耗,J1 和 J2 连接器之间提供一个直通校准路径。J1 和 J2 必须安装 RF 连接器,才能使用该直通校准路径。有关直通校准路径的性能,请参阅用户手册中的表 1 和图 3。

访问 ADL8104-EVALZ 的接地路径和 VDD 引脚需要通过表面贴装技术 (SMT) 测试点连接器 GND and VDD。​随附用于 VBIAS 的补充测试点,可轻松访问 RBIAS 引脚(测试点组件见用户手册测试点小节的图 5)。

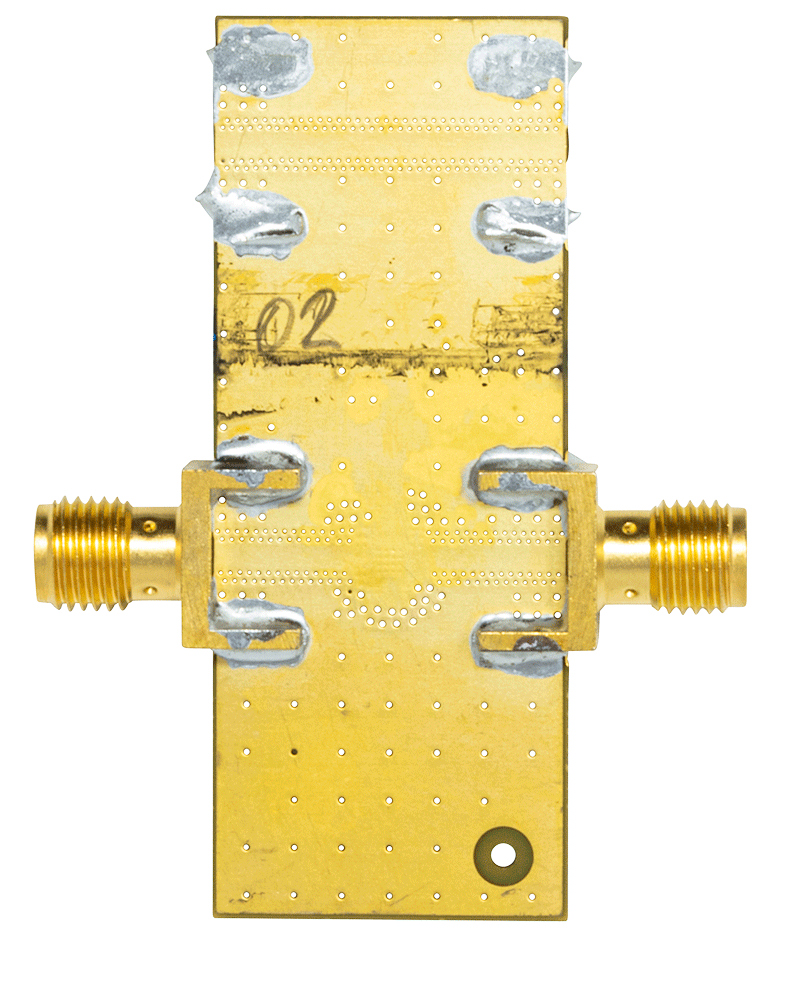

ADL8104-EVALZ 上的 RF 回溯为 50 Ω,接地共勉波导迹线。封装接地引线和裸焊盘直接连接到接地平面。多个导通孔连接顶部和底部接地平面,并特别关注接地焊盘正下方的区域,以便为散热器提供充分的导电性和导热性。

ADL8104-EVALZ 上的电源去耦电容器代表了用于表征和评定套件的配置。

有关 ADL8104 的完整详细信息,请参阅 ADL8104 数据手册,在使用 ADL8104-EVALZ 时,必须同时参阅该数据手册和本用户指南。
