ADL5541: 20 MHz to 6 GHz RF/IF Gain Block Data Sheet (Rev. B)8/6/2007PDF265 K
概览
优势和特点
- 固定增益：15 dB
- 工作频率：6 GHz
- 内部匹配的50Ω输入/输出电阻

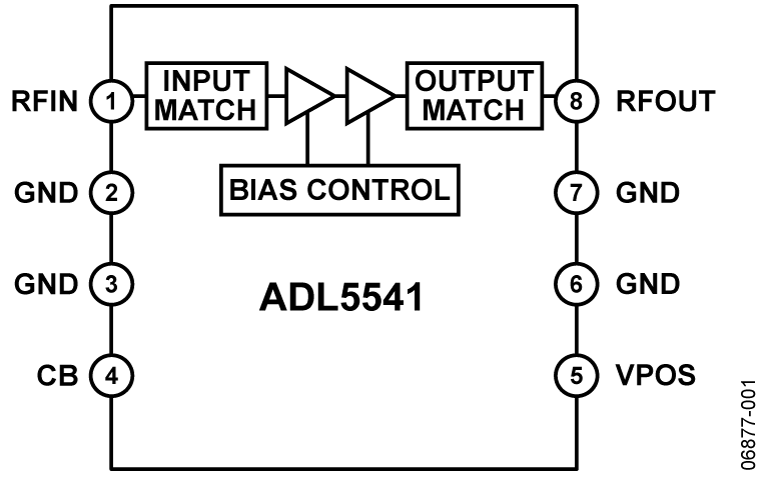

- 内置偏置控制电路
- 输出IP3
44 dBm @ 500 MHz
40 dBm @ 900 MHz - 输出1 dB压缩点：19.7 dBm @
900 MHz - 噪声系数：3.5 dB @ 900 MHz
- 单电源供电：5V

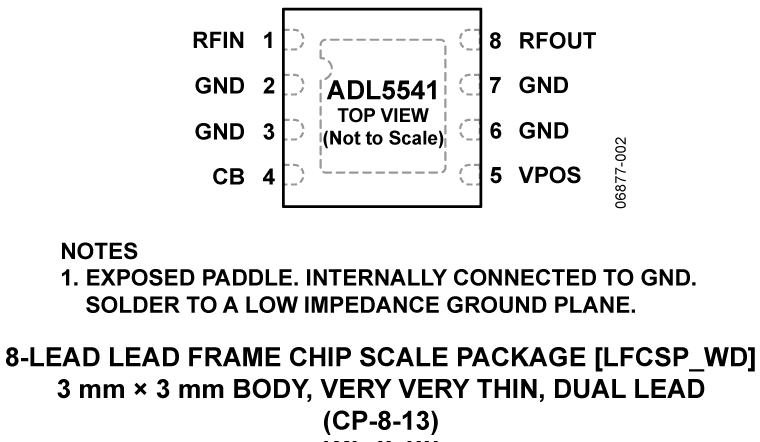

- 8引脚LFCSP小尺寸封装
- 与20 dB增益的ADL5542 引脚兼容
- 1 kV静电放电（ESD）保护（Class 1C）
产品详情
ADL5541是一款15 dB宽带的线性放大器，工作频率高达6 GHz。该放大器可以用于各种有线电视、手机以及仪器设备。
ADL5541可以提供15 dB增益，在频率、温度与电源范围内稳定工作, 器件一致性好。该增益模块内部匹配输入电阻为50Ω，在6 GHz以内其输入回波损耗为10 dB以下。它工作时只要求输入/输出交流耦合电容器、电源去耦合电容器以及外部电感。
ADL5541采用InGaP HBT工艺制作，静电放电（ESD）保护额定值为1 kV (Class 1C)。它采用3 mm × 3 mm LFCSP封装，带裸露焊盘，具有出色的热阻性能。
ADL5541采用5 V单电源供电，功耗90 mA，工作温度范围：-40°C至+85°C。
现在可以供应完全符合RoHS标准的评估板。
ADL5542为系列产品，可提供增益20 dB，与ADL5541引脚兼容。
Data Sheet, Rev. 0, 7/07
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
AN-1604：采用LFCSP和法兰封装的RF放大器的热管理计算（修订版0）8/9/2019PDF247 K
-
AN-1389：引线框芯片级封装(LFCSP)的建议返修程序 (Rev. 0)1/25/2016PDF652 K
-
Thermal Management for Surface Mount Components General Application Note11/11/2015PDF189 K
-
AN-772: 引脚架构芯片级封装(LFCSP)设计与制造指南2/1/2006
-
最高性能的射频（RF）放大器。1/1/2000HTML
-
RF信号源解决方案2/8/2017
-
针对电子测试和测量的RF和微波解决方案4/1/2016
-
RF、微波和毫米波IC选型指南7/13/2018PDF3 M
工具及仿真模型
S参数
ZIP
ADL5541 S-Parameters
43 kB
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
ADIsimPLL™
ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。
