概览
优势和特点
- 固定增益：20 dB
- 工作频率最高达500 MHz
- 内部50 Ω输入/输出匹配电阻
- 集成偏置控制电路
- OIP3：40 dBm (70 MHz)
- P1dB：20.4 dBm (70 MHz)
- 噪声系数：2.5 dB (70 MHz)
- 出色的温度稳定性和电源稳定性
- 5 V单电源
产品详情

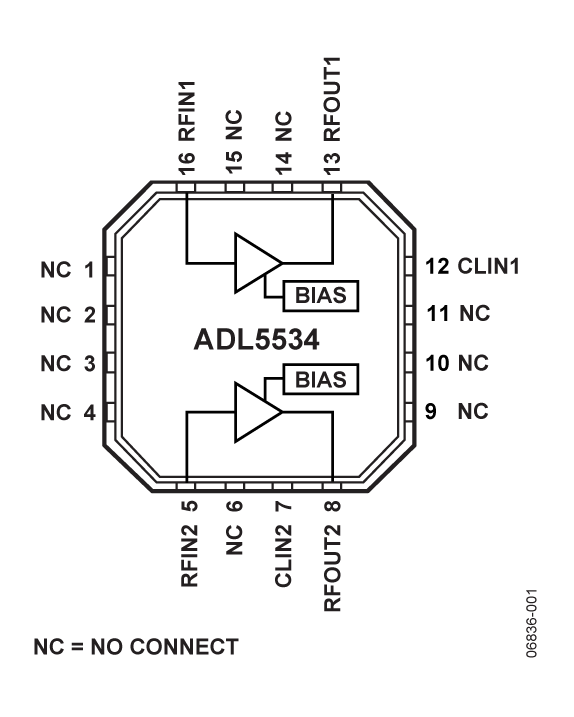

ADL5534内置两个宽带、固定增益、线性放大器，工作频率最高达500 MHz，可用于蜂窝、卫星、宽带和仪器仪表等各种设备。ADL5534具有20dB固定增益，增益不随频率、温度、电源、器件而变化。放大器为单端式，具有内部匹配50Ω电阻。各放大器只需配置输入/输出交流耦合电容、电源去耦电容和一个外部偏置电感便可工作。
ADL5534采用GaAs HBT工艺制造，提供16引脚、5 mm × 5 mm、LFCSP封装，使用裸露焊盘以获得出色的热阻抗性能。采用5 V单电源供电时，ADL5534每个放大器的功耗为98 mA。额定温度范围为−40°C至+85°C。与之相似的放大器ADL5531（ADI公司生产）为20 dB增益单通道产品。ADL5531和ADL5534均提供配置齐全的评估板。
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
