ADG1634L

推荐用于新设计

4.7 Ω RON、四通道开关，兼容1.2 V 和1.8 V JEDEC逻辑

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 4.7 Ω典型的对电阻±5 V 双电源，25°C
  • 1.2Ω导通电阻平坦度±5 V 双电源，25°C
  • 完全指定在±5 V、12 V、5 V 和 3.3 V
  • ±3.3 V 到 ±8 V 双电源供电
  • 3.3 V 到 16 V 单电源供电
  • VL 供应低逻辑电平兼容性
  • 符合 1.8 V JEDEC 标准
  • 符合 1.2 V JEDEC 标准
  • 轨到轨操作
  • 24 引脚 4 mm × 4 mm LFCSP

ADG1634L是一款单芯片工业CMOS (iCMOS®)，内置四个独立可选的单刀双掷(SPDT)开关。

所有通道均采用先开后合式开关，防止开关通道时发生瞬时短路。ADG1634L提供EN输入，用于启用或禁用器件。禁用时，所有通道均关断。该开关通过逻辑1 EN输入启用，而INx输入定义SPDT开关的状态（参见数据手册中的表12）。

此开关具有超低导通电阻和导通电阻平坦度，非常适合低失真性能至关重要的数据采集和增益切换应用。iCMOS结构可确保功耗非常低，因而该器件非常适用于便携式电池供电仪器。

外部VL电源为较低的逻辑控制提供了灵活性。ADG1634L符合1.2 V和1.8 V JEDEC标准。

应用

  • 通信系统
  • 医疗系统
  • 音频信号路由
  • 视频信号路由
  • 自动测试设备
  • 数据采集系统
  • 电池供电系统
  • FPGA和微控制器系统
  • 采样保持系统
  • 继电器替代方案

产品特色

  1. 整个温度范围内的最大导通电阻：8.2 Ω。
  2. 更低失真。
  3. VL 电源支持兼容低逻辑电平。
  4. 符合1.2 V和1.8 V逻辑电平的JEDEC标准要求。
  5. 当数字输入浮动时保证关闭。
  6. 24引脚、4毫米× 4 mm LFCSP
ADG1634L
4.7 Ω RON、四通道开关，兼容1.2 V 和1.8 V JEDEC逻辑
ADG1634L Functional Block Diagram ADG1634L Pin Configuration ADG1634L Chip Image
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
开关稳压器和控制器 1
ADP5070
量产

具有独立正输出和负输出的1 A/0.6 A、DC-DC开关稳压器

线性稳压器 2
ADP7182
推荐用于新设计 -28 V、 −200 mA、,低噪声、线性稳压器
ADP7118
推荐用于新设计 20 V、200 mA、低噪声、CMOS LDO线性稳压器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • ADG1634
  • ADG1634L

IBIS 模型 1

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADG1634L

评估 ADG1634L 4.7 Ω RON, 具有 1.2 V 和 1.8 V JEDEC 逻辑一致性的四路 SPDT 开关

立即购买 更多内容

特性和优点

  • 单列直插式接头为现场可编程门阵列 (FPGA) 或微控制器 1.2 V 或 1.8V 逻辑输入信号提供了灵活性
  • 可用于添加无源元件的 SMD 引脚电阻器或电容器插座
  • SMB 连接器插座为输入和输出信号提供了灵活性

产品详情

EVAL-ADG1634LEBZ 是 ADG1634L 的评估板。ADG1634L 包含四个独立的单刀双掷 (SPDT) 开关。在接通时，各个开关在两个方向上具有同等的传导性能，并且其输入信号范围可扩展至电源电压的水平。在断开状态下，达到电源电压水平的信号电平将被阻止。

一个外部 VL电源引脚为较低的逻辑控制提供逻辑控制灵活性。ADG1634L 符合 1.2 V 和 1.8 V JEDEC 标准。

用户指南中的图 1 显示了 EVAL-ADG1634LEBZ 的典型评估设置。EVAL-ADG1634LEBZ 位于评估板的中心。包括八个测试点以连接到每个源引脚。漏极输入包含超小型 B 型 (SMB) 插座。三个螺丝端子为设备供电。如果需要，为用户定义的数字电压提供一个 5 引脚接头。

ADG1634L 的完整规格可在 Analog Devices, Inc. 提供的 ADG1634L 数据表中找到，使用 EVAL-ADG1634LEBZ 时应结合用户指南进行查阅。

eval board
schematic 4
schematic 5
schematic 6
EVAL-24LFCSPEBZ

用于开关和多路复用器产品系列中 24 引脚 LFCSP 套件的评估板

立即购买 更多内容

特性和优点

  • 24 引脚 4 mm × 4 mm LFCSP 评估板
  • 主设备的插座，可轻松更换
  • 用于添加无源元件的黄金引脚连接器
  • 用于输入和输出信号的 SMB 连接器
  • 板上有额外的空间用于原型设计

产品详情

EVAL-24LFCSPEBZ 可轻松评估 24 引脚引线框架芯片级封装 (LFCSP) 器件开关和多路复用器产品组合单独购买的投资组合。EVAL-24LFCSPEBZ 配备一个插座，可将 24 引脚 LFCSP 器件固定到评估板上，无需焊接。此外，每条走线都有三组金针连接器，从而提高了电路板的灵活性和可重复使用性，适合多次评估。

图 1 显示了 EVAL-24LFCSPEBZ。24 引脚 LFCSP 套件可插入位于评估板中心的插座中。每个设备引脚都有一个对应的 3 引脚接头链接，从 K1 到 K24，可以通过移除相应的链接来连接到外部信号源，也可以使用该链接在 VDD 或 GND 之间进行选择。线螺丝端子 J1 为 VDD 和 GND 供电。EVAL-24LFCSPEBZ 上的微缩版本 B (SMB) 连接器支持为套件提供额外的外部信号。此外，EVAL-24LFCSPEBZ 顶部还提供了一个白板空间和两个 24 引脚 LFCSP 焊盘（4 mm×4 mm），供原型设计使用。

相应的产品数据手册中提供了被测套件 (DUT) 的完整规格，使用 EVAL-24LFCSPEBZ 时应同时参阅该数据手册和 EVAL-24LFCSPEBZ 用户指南。
EVAL-ADG1634L
评估 ADG1634L 4.7 Ω RON, 具有 1.2 V 和 1.8 V JEDEC 逻辑一致性的四路 SPDT 开关

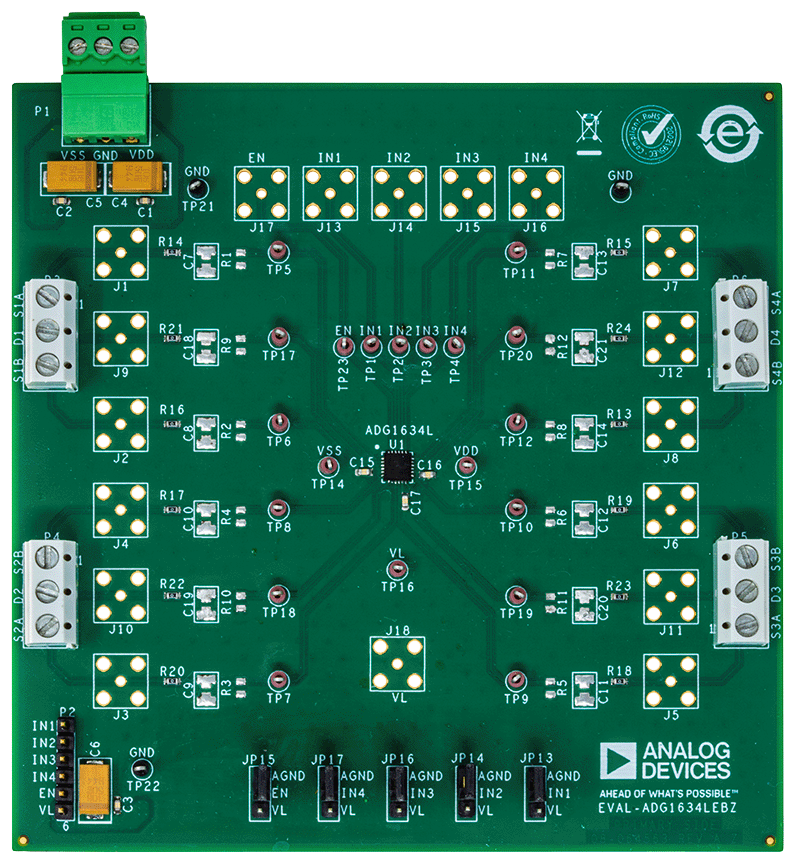

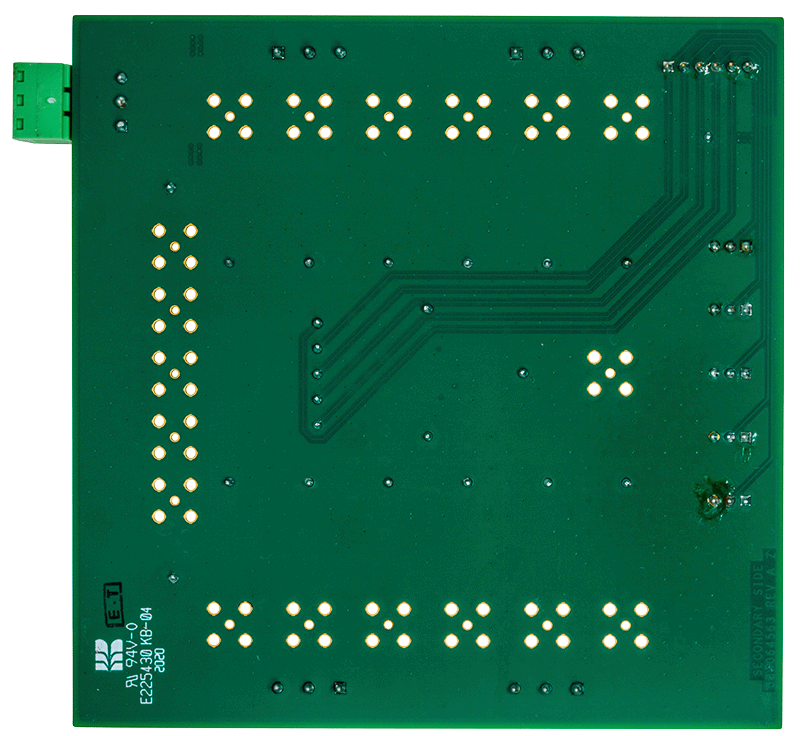

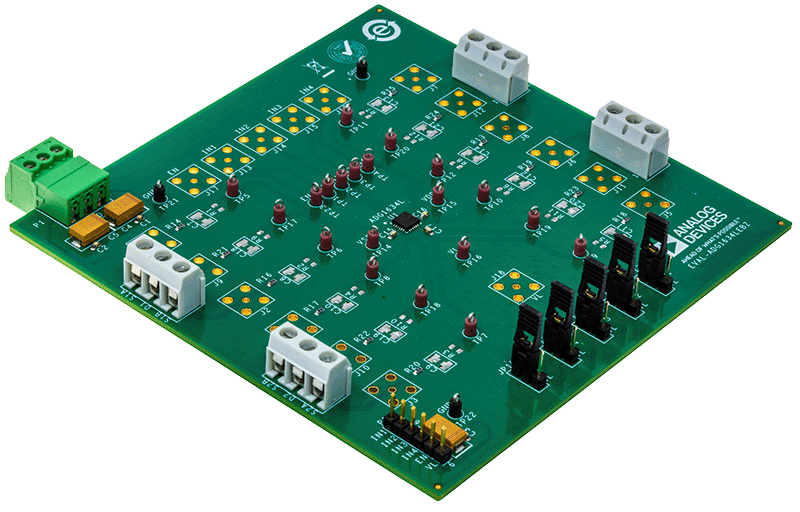

EVAL-ADG1634LEBZ Evaluation Board EVAL-ADG1634LEBZ Evaluation Board - Top View EVAL-ADG1634LEBZ Evaluation Board - Bottom View
