ADF7242

低功耗IEEE 802.15.4/专有GFSK/FSK零中频2.4 GHZ收发器IC

更多 showmore-icon

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
产品详情
特性
  • 频率范围(全球ISM频段)
       2400 MHz至2483.5 MHz
  • 可编程数据速率和调制
    兼容IEEE 802.15.4-2006 (250 kbps)
    GFSK/FSK/GMSK/MSK调制
    数据速率:50 kbps至2000 kbps
  • 低功耗
       接收模式:19 mA(典型值)
       发射模式:21.5 mA(典型值,PO = 3 dBm)
       32 kHz晶振唤醒模式:1.7 μA
  • 高灵敏度(IEEE 802.15.4-2006)
       -95 dBm (250 kbps)
       −96 dBm(62.5 kbps,GFSK)
       −93 dBm(500 kbps,GFSK)
       −90 dBm(1 Mbps,GFSK)
       −87.5 dBm(2 Mbps,GFSK)
  • 可编程输出功率
       -20 dBm至+4.8 dBm,步进为2 dB
  • 欲了解更多特性,请参考数据手册

更多细节
show more Icon
ADF7242是一款高度集成的低功耗、高性能收发器,在全球通用的2.4 GHz ISM频段工作。其设计注重灵活性、鲁棒性、易用性和低功耗特性。在数据包和数据流两种模式下,该IC均支持IEEE 802.15.4-2006 2.4 GHz PHY要求和专有GFSK/FSK/GMSK/MSK调制方案。而且只需极少的外部元件,该器件就能达到下列标准:FCC CFR47 Part 15、ETSI EN 300 440(2类设备)、ETSI EN 300 328 (FHSS, DR > 250 kb/s)、ARIB STD T-66。

ADF7242符合IEEE 802.15.4-2006 2.4 GHz PHY要求,可提供250 kbps的固定数据速率和DSSS-OQPSK调制功能。该IC还支持GFSK/FSK/GMSK/MSK调制方案,可在50 kbps到2 Mbps的宽数据速率范围内工作,因此同样适合智能计量、工业控制、家庭和楼宇自动化、消费电子等领域的专有应用。此外,ADF7242的捷变频率合成器和较短的周转时间有利于FHSS系统的实现。

ADF7242具有一个灵活的双端口RF接口,支持开关天线分集。另外还集成一个偏置电路,可大大简化与外部PA的接口。

ADF7242的发射路径基于一个使用低噪声小数N分频RF频率合成器的直接闭环VCO调制方案。该VCO能够自动校准,工作频率是基频的两倍,因而可减少杂散发射并避免PA牵引效应。RF频率合成器的带宽自动针对发射和接收操作而优化,以实现优质的相位噪声、调制质量和频率合成器建立时间性能。发射机输出功率可以在−20 dBm至+4 dBm范围内进行编程,且自动PA斜坡能力可满足瞬时杂散性能要求。该IC还集成一个偏置和控制电路,可大大简化与外部PA的接口。

接收路径基于零中频架构,提供非常高的抗阻塞和选择性能力,这对于2.4 GHz频段等存在严重干扰的环境至关重要。此外,该架构不受镜像通道中阻塞器抑制性能下降的影响,而这在低中频接收机中非常常见。在GFSK/FSK模式下,接收机具有一个高速自动频率控制(AFC)环路,允许频率合成器找到并校正接收包中的任何频率误差。

该IC采用1.8 V至3.6 V的电源电压工作,接收和发射模式下的功耗非常低,且RF性能极佳,特别适合电池供电系统。

ADF7242具有一个灵活的双端口RF接口,除了支持开关天线分集以外,该接口还能配合外部LNA和/或PA使用。

ADF7242集成了一个功耗极低的定制8位处理器,可支持许多收发器管理功能。这些功能由处理器的两个主要模块处理:无线电控制器和数据包管理器。

欲了解更多信息,请参考数据手册。

应用

  • 无线传感器网络
  • 自动抄表/智能计量
  • 工业无线控制
  • 医疗保健
  • 无线音频/视频
  • 消费类电子设备
  • Zigbee

第三方开发商信息
ADF70xx系列产品第三方开发商
 越来越多的公司开始开发支持ADI公司ADF70xx系列产品的广泛解决方案。 查看相关公司列表,了解有关成为第三方开发商的更多信息。

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

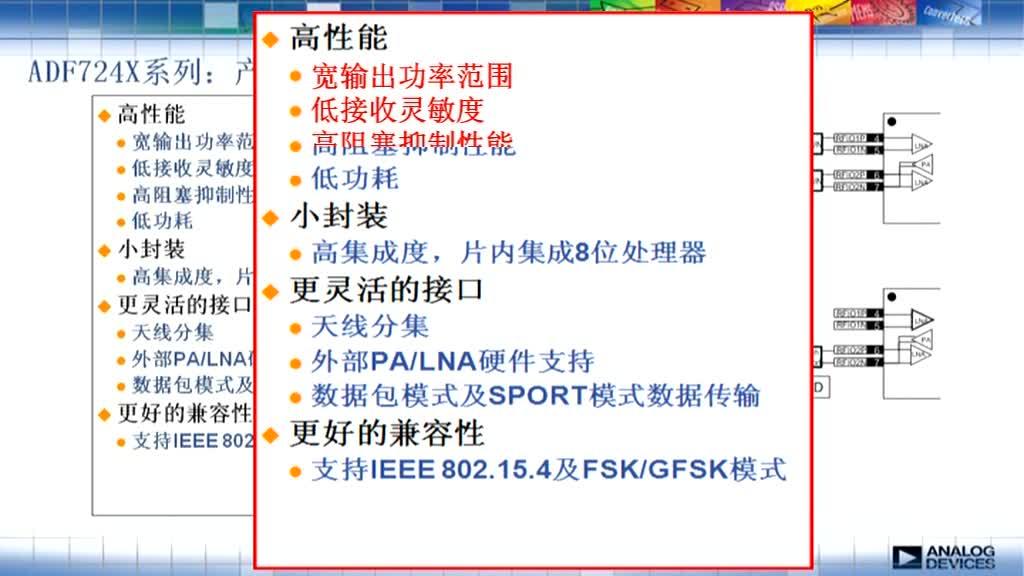

视频

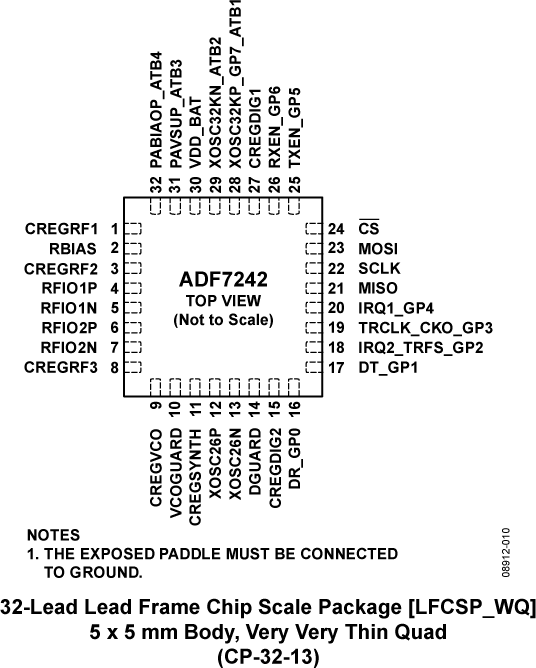

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADF7242BCPZ
  • HTML
  • HTML
ADF7242BCPZ-RL
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 13, 2017

- 16_0077

CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea.

6月 25, 2014

- 13_0266

Test Transfer of Select LFCSP Products to STATS ChipPAC China

3月 14, 2011

- 11_0045

Addition of STATSChipPAC Malaysia as an Alternate Test Site for LFCSP packages.

ADF7242BCPZ

量产

ADF7242BCPZ-RL

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 13, 2017

- 16_0077

arrow down

CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea.

6月 25, 2014

- 13_0266

arrow down

Test Transfer of Select LFCSP Products to STATS ChipPAC China

3月 14, 2011

- 11_0045

arrow down

Addition of STATSChipPAC Malaysia as an Alternate Test Site for LFCSP packages.

ADF7242BCPZ

量产

ADF7242BCPZ-RL

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

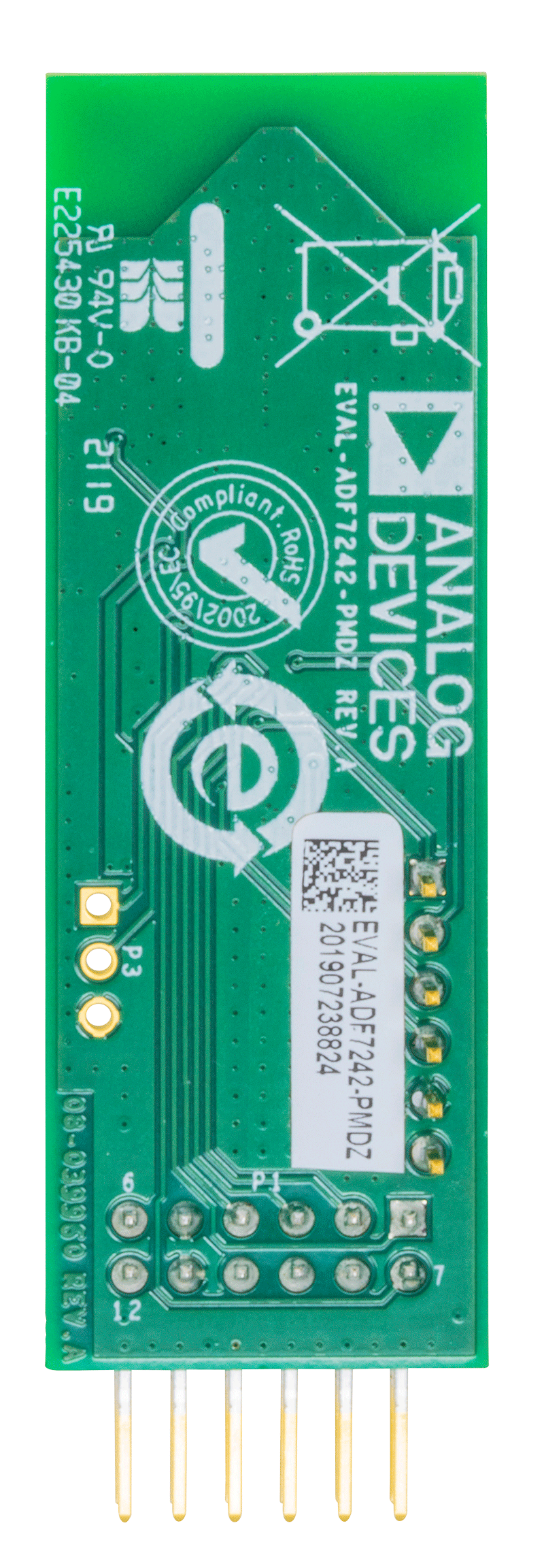

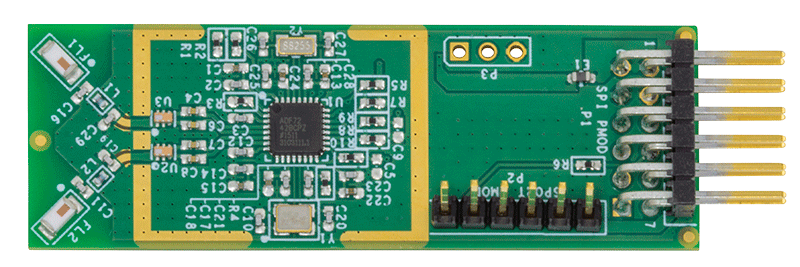

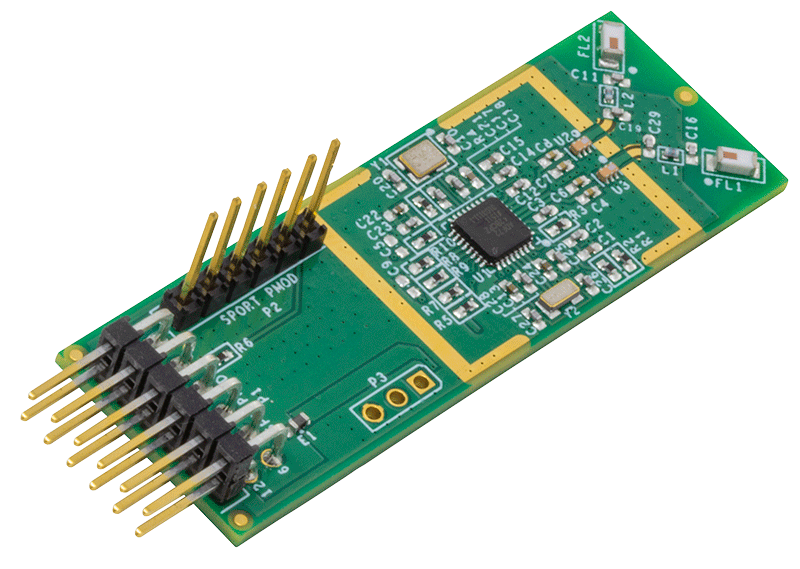

EVAL-ADF7242-PMDZ

2.4GHz无线收发器PMOD评估板

zoom

EVAL-ADF7242-PMDZ

2.4GHz无线收发器PMOD评估板

2.4GHz无线收发器PMOD评估板

特性和优点

  • 低成本、ADF7242单芯片2.4GHz RF收发器IC
  • 频率范围(全球ISM频段):2400 MHz至2483.5 MHz
  • 集成SPI接口的PMOD兼容扩展端口
  • IEEE 802.15.4兼容RF收发器
  • 传输范围:高达100m(250 kbps时),输出功率 = +3 dBm
  • 低功耗:19 mA(Rx模式)、21.5 mA(Tx模式)、1.8 mA(空闲模式)
  • 支持天线和极化分集
  • 板载芯片天线
  • 小尺寸:2.35” x 0.8”

产品详情

低成本和小尺寸的EVAL-ADF7242-PMDZ是一款2.4 GHz、802.15.4无线收发器板,支持RF至FPGA或处理器应用系统,该系统利用可针对SPI通信(数据包模式)进行配置的PMOD兼容扩展端口。对于需要数据流传输的应用,还提供同步双向串行端口(SPORT)接口。无线收发器PMOD板可配置为在2400 MHz至2483.5 MHz ISM频段上运行。该板使用单通道 ADF7242收发器。

EVAL-ADF7242-PMDZ板使用两根微型2.4 GHz芯片天线、阻抗匹配滤波器和巴伦,可实现极少的RF前端器件数。该板支持天线分集(极化分集)并使用两根正交安装的芯片天线,在多路径衰落条件下大大提高了性能。

EVAL-ADF7242
