优势和特点

低成本、ADF7242单芯片2.4GHz RF收发器IC
频率范围（全球ISM频段）：2400 MHz至2483.5 MHz
集成SPI接口的PMOD兼容扩展端口
IEEE 802.15.4兼容RF收发器
传输范围：高达100m（250 kbps时），输出功率 = +3 dBm
低功耗：19 mA（Rx模式）、21.5 mA（Tx模式）、1.8 mA（空闲模式）
支持天线和极化分集
板载芯片天线
小尺寸：2.35” x 0.8”

产品详情

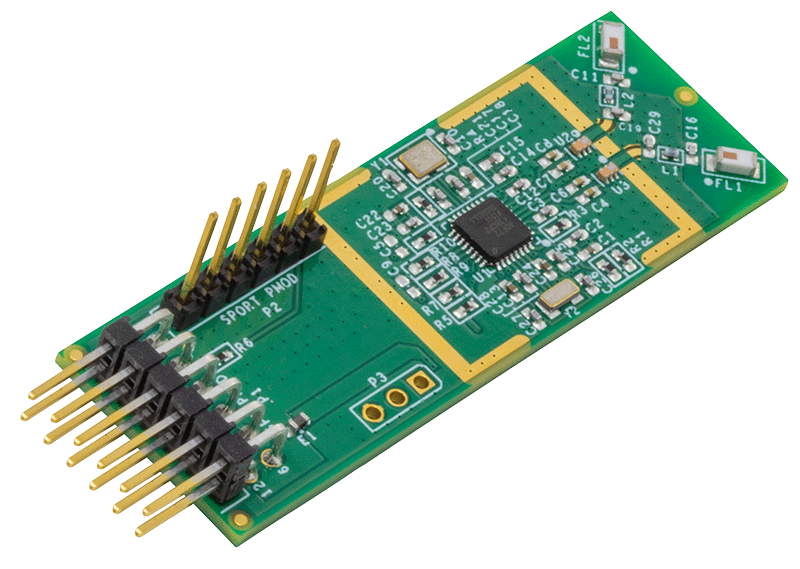

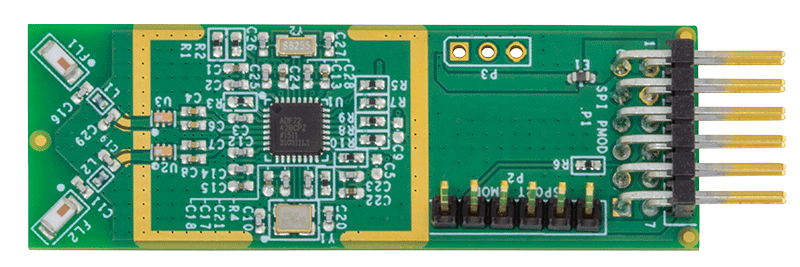

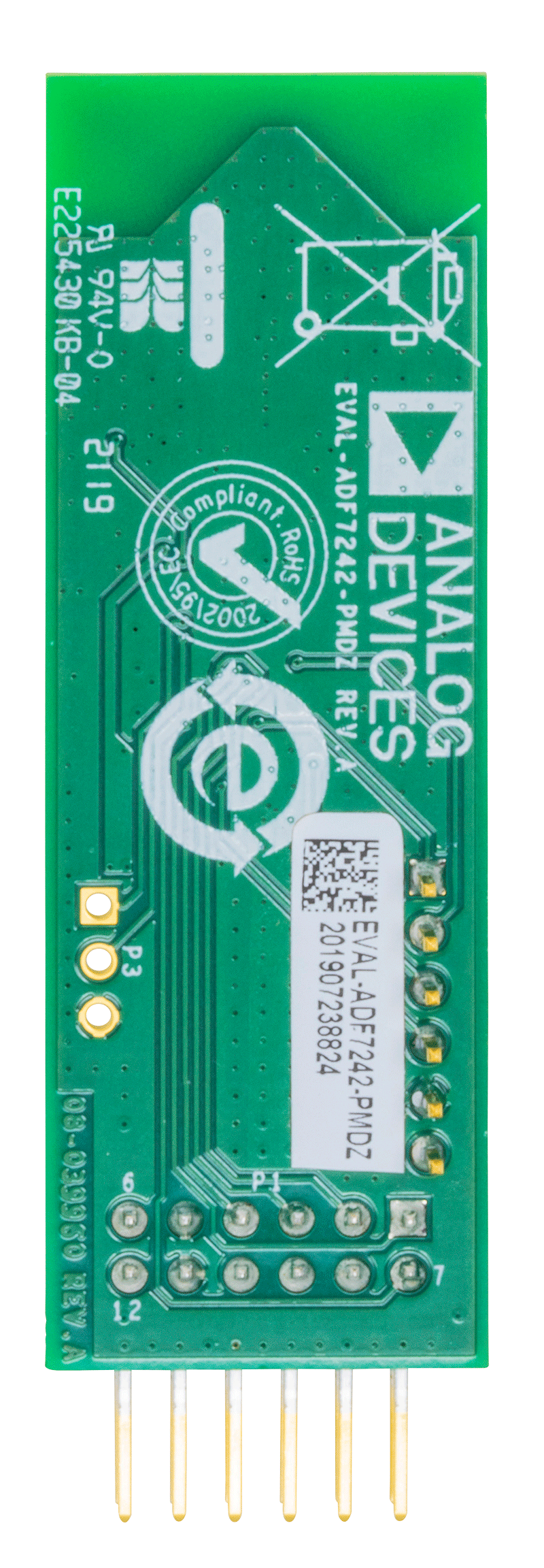

低成本和小尺寸的EVAL-ADF7242-PMDZ是一款2.4 GHz、802.15.4无线收发器板，支持RF至FPGA或处理器应用系统，该系统利用可针对SPI通信（数据包模式）进行配置的PMOD兼容扩展端口。对于需要数据流传输的应用，还提供同步双向串行端口(SPORT)接口。无线收发器PMOD板可配置为在2400 MHz至2483.5 MHz ISM频段上运行。该板使用单通道 ADF7242收发器。

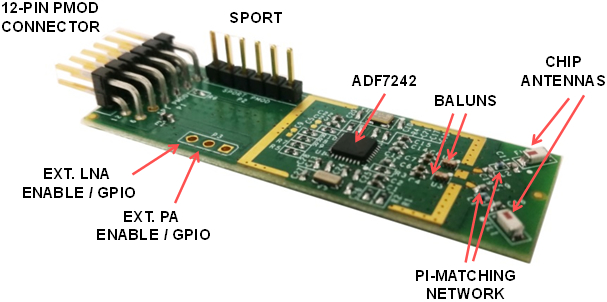

EVAL-ADF7242-PMDZ板使用两根微型2.4 GHz芯片天线、阻抗匹配滤波器和巴伦，可实现极少的RF前端器件数。该板支持天线分集（极化分集）并使用两根正交安装的芯片天线，在多路径衰落条件下大大提高了性能。

技术与领域

包装内含

EVAL-ADF7242-PMDZ评估板

使用入门

EVAL-ADF7242-PMDZ评估板可使用12引脚PMOD接口(P1)与FPGA或微控制器接口。SPI接口的引脚配置如下所示：

连接器P1——SPI通信
引脚编号	信号	描述
1	CS	片选
2	SDI	串行数据输入
3	SDO	串行数据输出
4	SCLK	串行时钟
5	GND	电源地
6	VCC	电源(3.3V)
7	IRQ1	中断请求输出1
8	NC	不连接
9	IRQ2	中断请求输出2
10	NC	不连接
11	GND	电源地
12	VCC	电源(3.3V)

连接器P2提供如下所示的替代串行端口接口(SPORT)：

连接器P2——SPORT通信
引脚编号	信号	描述
1	IRQ2/TRFS	中断请求输出2
2	DT	数据发射
3	DR	数据接收
4	CLK	Sport时钟
5	GND	电源地
6	VCC	电源(3.3V)
