特性
- RF 输出频率范围：57 MHz 至 14,600 MHz
- RFOUT：7300 MHz 至 14,600 MHz
- PDIV/NDIV：57 MHz 至 14,600 MHz
- 小数 N 频率合成器和整数 N 频率合成器模式
- 24 位小数模数
- 可实现 0 Hz 频率误差的精确频率模式
- 典型 PFD 杂散功率：<−105 dBc
- 集成 RMS 抖动：<40 fs
- 归一化带内相位本底噪声 FOM
- 高电流模式：−232 dBc/Hz（整数）和 −229 dBc/Hz（小数）
- 正常模式：−229 dBc/Hz（整数）和 −226 dBc/Hz（小数）
- 在 −40°C 至 +85°C 范围内维持锁频（锁定后即可离开）
- 低相位噪声 VCO
- 100 kHz 时典型值为 −115 dBc/Hz (7.3 GHz)
- 100 kHz 时典型值为 −114 dBc/Hz (10 GHz)
- 100 kHz 时典型值为 −109 dBc/Hz (14.6 GHz)
- RFOUT 功率：5 dBm
- 可编程的 1、2、4、8、16、32、64 或 128 分频输出
- 可编程输出功率水平
- 典型功耗：815 mW
- 可编程低电流和功耗：<700 mW
- 快速跳频（启用自动校准）：<40 μs
- 48 端子 7 mm × 7 mm LGA 封装：49 mm2
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
ADF5610 结合外部环路滤波器和外部基准电压源使用时，可实现小数 N 分频或整数 N 分频锁相环 (PLL) 频率合成器。该宽带微波压控振荡器 (VCO) 设计允许在单一射频 (RF) 输出端在 7300 MHz 至 14600 MHz 的频率范围内工作。具有差分频率输出的一系列分频器支持在 57 MHz 至 14600 MHz 的频率范围内工作。用于 PLL 电路的模拟和数字电源的电压范围为 3.1 V 至 3.5 V，VCO 电源的电压界于 4.75 V 和 5.25 V 之间。电荷泵电源电压最高可扩展至 3.6 V，以实现改进的频带重叠和扩展的上频率范围。
ADF5610 配备一个基本频率为 3650 MHz 至 7300 MHz 的集成 VCO。这些频率在内部进行倍增并路由到 RFOUT 引脚。额外的差分输出允许对倍增后的 VCO 频率进行 1、2、4、8、16、32、64 或 128 分频，使用户可以产生低至 57 MHz 的 RF 输出频率。可以通过简单的 3 线串行端口接口 (SPI) 来控制所有片内寄存器。为了省电，在不需要时，可以通过 SPI 接口禁用此分步器模块。同样，可以通过 VCO 寄存器设置对单端输出和差分输出的输出功率进行编程。ADF5610 还包含适用于 VCO 电路和 PLL 电路的多种关断模式。
集成鉴相器 (PD) 和 Δ-Σ 调制器能够在高达 100 MHz 的频率下工作，可以实现宽环路带宽和快速频率调谐，典型杂散电平为 −100 dBc。
在相位噪声电平为 −115 dBc/Hz（7.3 GHz 时）至 −109 dBc/Hz（14.6 GHz 时）的情况下，配备 ADF5610 可以较大限度地减轻阻断器效应，并提高接收器灵敏度和变送器频谱纯度。低相位本底噪声可在变送器应用中消除对调制器和混频器本底噪声的任何影响。
ADF5610 是具有集成 VCO 的 PLL。该套件采用创新型可编程性能技术，使得 ADF5610 能够选择低电流消耗模式或高性能模式，为各种应用定制电流消耗和相应的噪声性能，从而提高相位噪声性能。
ADF5610 的其他特性包括大约 3 dB 的 RFOUT 增益控制（步进 1.5 dB）和差分端口上 5 dB 的控制（步进约 2.5 dB）。最后，具有精确频率模式的 Δ-Σ 调制器使用户能够生成频率误差为 0 Hz 的输出频率。
应用
- 军事和防务
- 测试设备
- 时钟产生
- 无线基础设施
- 卫星和甚小孔径终端 (VSAT)
- 微波无线电
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADF5610
文档
筛查
1 应用
-
全部
-
用户手册
-
数据手册
-
设计笔记
-
全部
-
英文
-
中文
-
日文
数据手册
1
用户手册
1
设计笔记
3
HTML
HTML
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
评估套件 1
EVAL-ADF5610
ADF5610 评估板
产品详情

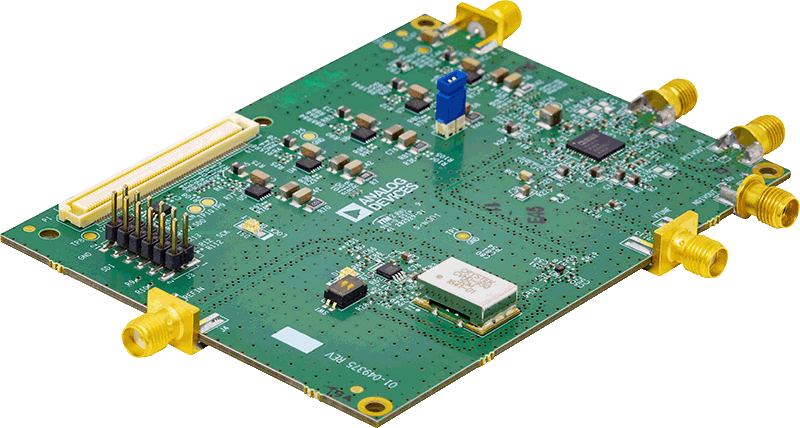

EV-ADF5610SD1Z 可评估 ADF5610 频率合成器（具有适用于锁相环 (PLL) 的集成 VCO）的性能。图 1 显示了该评估板的照片。该评估板包含具有集成压控振荡器 (VCO)、低噪声单端 50 MHz 压控晶体振荡器 (VCXO) 基准电压源、HMC1031 整数 N PLL、开关、跳线、环路滤波器、USB 接口和微型 A (SMA) 连接器的 ADF5610 频率合成器。
为便于对频率合成器进行编程，请从 ADF5610 页面 ftp://ADF5610_ftp:ZagrJ6Fx@ftp.analog.com 下载基于 Windows® 的软件。文件传输程序 (FTP) 用户名和密码印在评估板包装盒盖的内侧标签上。还可以在该 FTP 站点找到用户手册和评估印刷电路板 (PCB) 原理图。
EV-ADF5610SD1Z 评估板需要 SDP-S 控制器板（见图 3），套件中未包含该产品。SDP-S 允许通过 USB 接口对 ADF5610 套件进行软件编程。
ADF5610 数据手册中包含 ADF5610 宽带微波频率合成器的完整规格说明，使用本评估板时必须同时参阅该说明和本用户指南。
