概览
优势和特点
- 下载示例代码
- 射频带宽：6 GHz
- 25-bit固定模数实现亚赫兹频率分辨率
- 电源电压：2.7 V ～ 3.3 V
- 分立的电荷泵电压(VpP)允许扩展的调谐电压
- 可编程电荷泵电流
- 3线串行接口
- 数字锁定检测
- 省电模式
- 与以下频率合成器引脚兼容：ADF4110/ADF4111/ADF4112/ADF4113/
ADF4106/ADF4153/ADF4154/ADF4156 - 周跳减少，锁定时间更快
产品详情

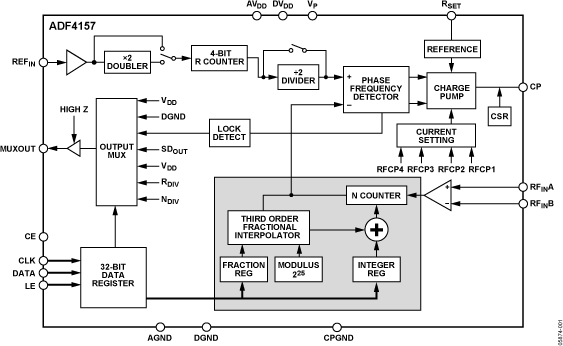

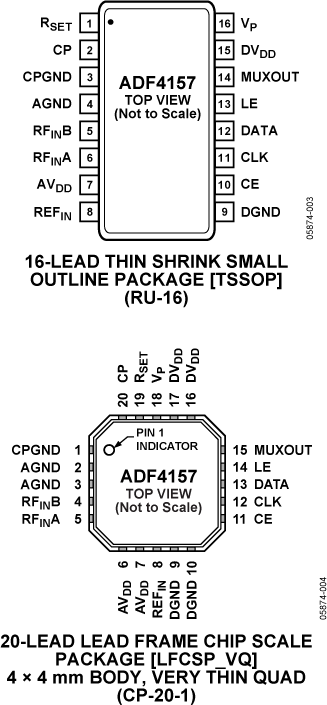

ADF4157是一款6 GHz、小数N分频合成器，具有25 bit固定模数，在6 GHz实现亚赫兹频率分辨率。ADF4157包括低噪声数字鉴相器、精密电荷泵、可编程参考除法器。其基于∑-Δ的分数内插器实现了可编程小数N分频。通过INT与FRAC寄存器配置N分频器, N = INT + (FRAC/225). ADF4157内置周跳减少电路，在不需要对环路滤波器进行更改的情况下实现了更快速锁定.所有寄存器的控制是通过简单的三线接口进行的。ADF4157采用.7 V ～ 3.3 V单电源供电，提供省电模式.
应用
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
AN-1154: 采用恒定负渗漏电流优化ADF4157和ADF4158 PLL的相位噪声和杂散性能 (Rev. 0)5/15/2012PDF105 kB
-
UG-476：PLL软件安装指南6/18/2013PDF0
-
UG-393：针对ADF4157小数N分频PLL频率合成器的评估板8/1/2012PDF1293 kB
-
UG-161：PLL频率合成器评估板9/2/2011PDF238 kB
-
FAQs3/10/2020
-
RF、微波和毫米波IC选型指南7/13/2018PDF3 M
工具及仿真模型
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
ADIsimPLL™
ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。
配套产品推荐
ADF4157 配套产品
推荐 使用的线性稳压器
- For high accuracy, 5V applications: ADP3334.
- For a step up, 3V to 5V regulator: ADP1613.
- For ultalow noise, 3V applications, 200mA output: ADP151.
- For ultralow noise, 3V applications,150mA output: ADP150.
推荐 使用的4分频预分频器
- For a low noise, low power, fixed RF block: ADF5001.
推荐 使用的PLL有源滤波器
- For an ultralow noise, rail-to-rail amplifier: OP184.
