ADF4113HV

高压电荷泵、PLL频率合成器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 高压电荷泵(15 V)
  • 2.7 V至5.5 V电源供电
  • 与ADF4110、ADF4111、ADF4112、ADF4113、ADF4106和ADF4002频率合成器引脚兼容
  • 工作频率范围：200 MHz至4.0 GHz
  • 两种可选电荷泵电流
  • 数字锁定检测
  • 掉电模式
  • 利用ADIsimPLL™可实现环路滤波器设计

更多细节
show more Icon
ADF4113HV是一款整数N分频频率合成器，内置高压电荷泵(15 V)。该频率合成器旨在配合具有高调谐电压（最高15 V）的电压控制振荡器(VCO)使用。通常采用有源环路滤波器来实现高调谐电压，但ADF4113HV电荷泵可以直接利用无源环路滤波器来驱动高压VCO。ADF4113HV可以用来在无线接收机和发射机的上变频和下变频部分实现本振。它由低噪声数字鉴频鉴相器(PFD)、精密高压电荷泵、可编程参考分频器、可编程A和B计数器以及双模预分频器(P/P+1)组成。

简单的三线式接口控制所有片内寄存器。该器件采用2.7 V至5.5 V电源供电，不用时可以关断。

Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADF4113HV

文档

8
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 用户手册
  • 数据手册
  • 应用笔记
  • 常见问题
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

pdf

更新 02/23/2007
英文

ADF4113HV: High Voltage Charge Pump, PLL Synthesizer Data Sheet (Rev.B)

打开PDF文件

redirect
477 kB
download

下载 PDF

PDF Vector

pdf

更新 05/27/2008
日文

ADF4113HV:高電圧チャージ・ポンプ内蔵のPLLシンセサイザ (Rev.0)

打开PDF文件

redirect
1311 kB
download

下载 PDF

用户手册

3

PDF Vector

pdf

更新 09/14/2015
英文
UG-165: Evaluation Board for Integer-N PLL Frequency Synthesizer redirect icon

268 kB

download

下载 PDF

PDF Vector

pdf

更新 06/30/2011
中文
UG-165：针对整数N分频PLL频率合成器的评估板 redirect icon

268 kB

download

下载 PDF

PDF Vector

pdf

更新 08/10/2015
英文
UG-476: PLL Software Installation Guide redirect icon

520 kB

download

下载 PDF

应用笔记

2

PDF Vector

pdf

更新 12/06/2004
英文
AN-30: Ask the Applications Engineer - PLL Synthesizers redirect icon

184 kB

download

下载 PDF

PDF Vector

pdf

更新 12/30/2009
中文
AN-30: 应用工程师答问—30 redirect icon

509 kB

download

下载 PDF

常见问题

1

PDF Vector

HTML

更新 10/25/2019
中文
FAQ redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

软件和型号相关生态系统

软件和型号相关生态系统

部分模型 产品周期 描述

分频器、预分频器和计数器1
ADF5001
popup image
Cart

量产

4GHz 至18GHz _4分频预分频器

内部电源开关升压稳压器1
ADP1613
popup image
Cart

量产

650 kHz /1.3 MHz升压PWM DC-DC开关转换器，电流限值为2.0 A

正线性稳压器(LDO)2
ADP151
popup image
Cart

量产

超低噪声 200 mA CMOS 线性稳压器

ADP150
popup image
Cart

量产

超低噪声、150 mA CMOS线性调节器

评估套件

评估套件 1

reference details image

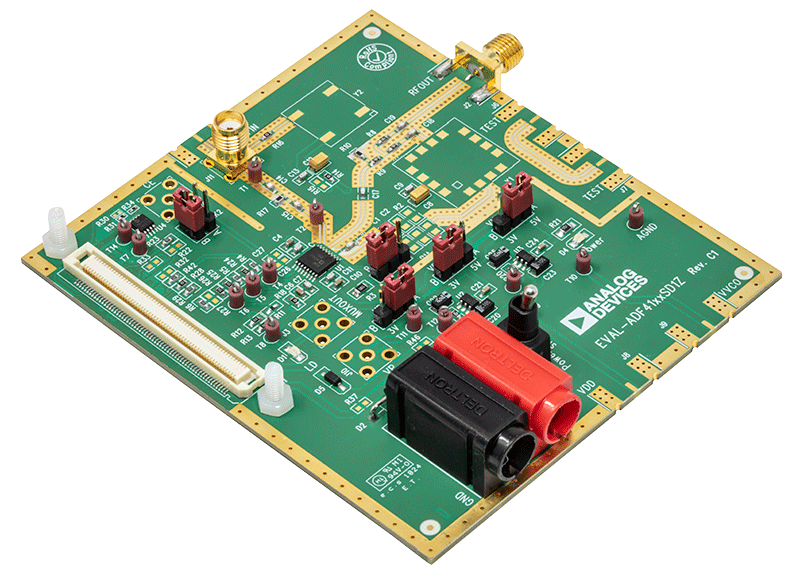

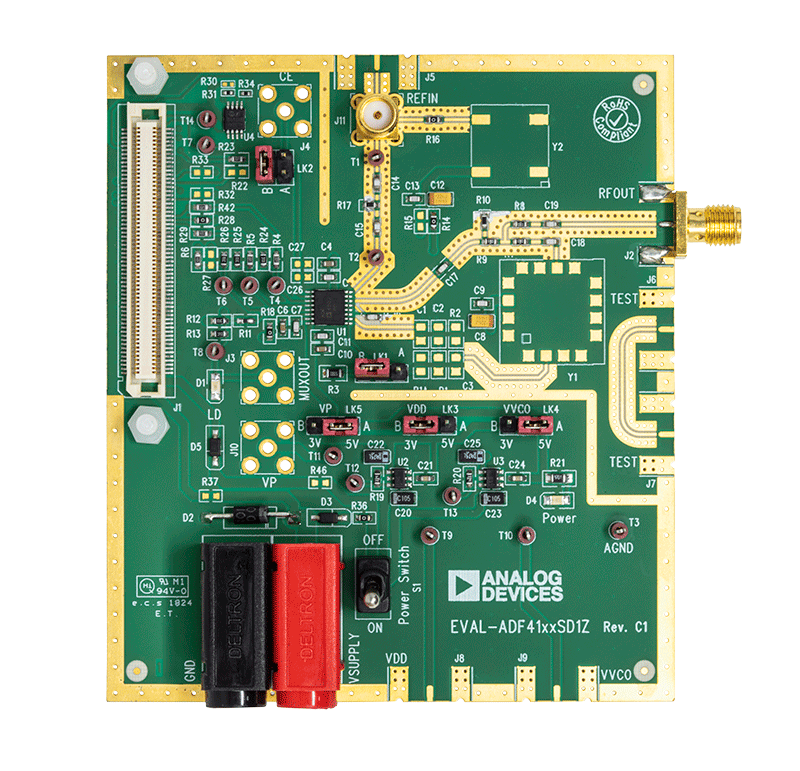

EVAL-ADF4113HV

ADF4113HV 评估板

zoom

EVAL-ADF4113HV

ADF4113HV 评估板

download icon

下载

 print icon

打印
EVAL-ADF4113HV
ADF4113HV 评估板
立即购买 更多内容

产品详情

本页提供用于评估ADF4113HV高压电荷泵、PLL频率合成器的评估板订购信息。

资料

pdf icon

pdf

UG-163：针对PLL频率合成器的GSM900评估板 Download

200 kB

pdf icon

pdf

UG-165：针对整数N分频PLL频率合成器的评估板 Download

268 kB

pdf icon

ZIP

ADF4113HV Design Files Download

771.95 K

pdf icon

PDF

UG-476: PLL Software Installation Guide Download

421.58 K

pdf icon

pdf

UG-476: PLL Software Installation Guide Download

520 kB

更多 Arrow image

软件

pdf icon

ZIP

整数N分频软件 Download

12155 kB

评估套件1

evaluation kit item images

EVAL-ADF4113HV

ADF4113HV 评估板
