概览

优势和特点

  • 带宽:8.0 GHz
  • 3.2 V至3.6 V电源供电
  • 独立的电荷泵电源(VP) 可在3.3 V系统中提供扩展的调谐电压
  • 可编程双模预分频器:8/9、16/17、32/33或64/65
  • 可编程电荷泵电流
  • 可编程反冲防回差脉冲宽度
  • 三线式串行接口
  • 模拟和数字锁定检测
  • 硬件和软件省电模式
  • 利用ADIsimPLL可实现环路滤波器设计
  • 4 mm x 4 mm、20引脚芯片级封装

产品详情

ADF4108频率合成器在无线接收机和发射机的上变频和下变频部分中,可用来实现本振。它由低噪声数字鉴频鉴相器(PFD)、精密电荷泵、可编程参考分频器、可编程A和B计数器以及双模预分频器(P/P+1)组成。A(6位)、B(13位)计数器与双模预分频器(P/P+1)配合,可实现N分频器(N = BP + A)。此外,14位参考分频器(R计数器)允许PFD输入端的REFIN 频率为可选值。如果频率合成器与外部环路滤波器和电压控制振荡器(VCO)一起使用,则可以实现完整的锁相环(PLL)。其带宽极高(8GHz),因此许多高频系统可以省去倍频器或预分频器,从而简化系统架构并降低成本。

应用

  • 宽带无线接入
  • 卫星系统
  • 仪器仪表
  • 无线局域网(LAN)
  • 无线电通讯基站
  • 数据手册,Rev. A,12/07

    产品生命周期 icon-recommended 推荐新设计使用

    本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

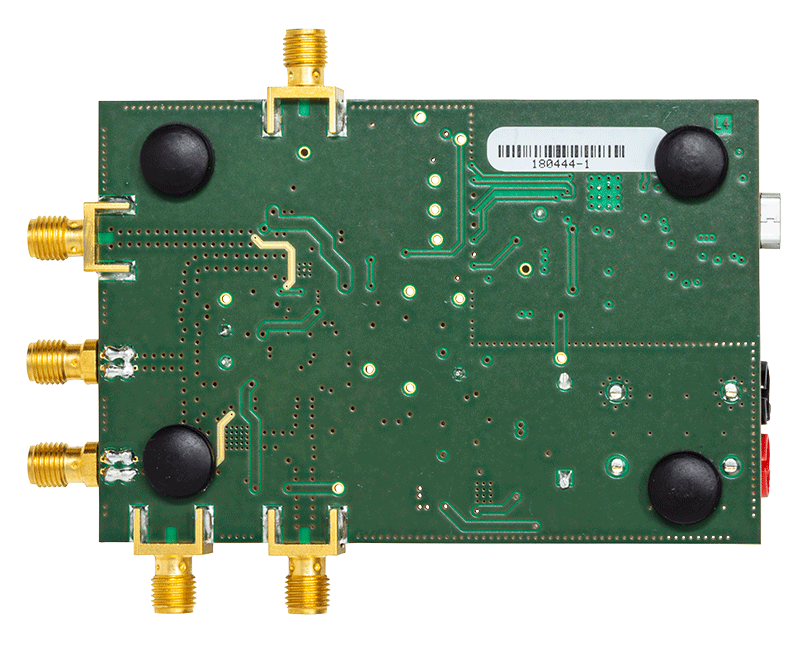

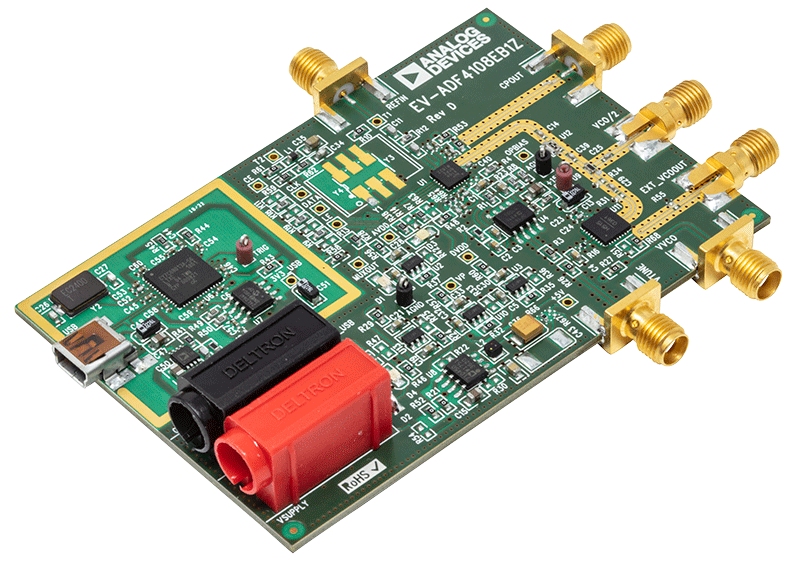

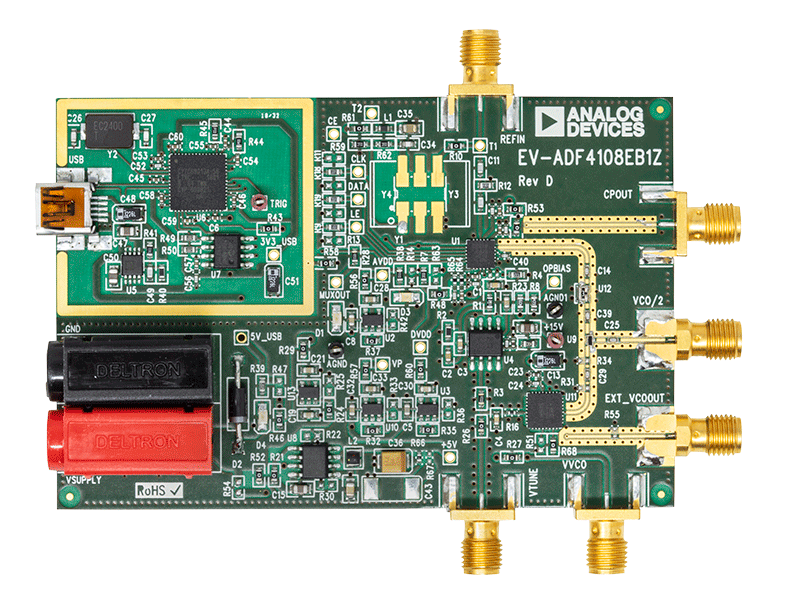

    评估套件 (1)

    工具及仿真模型

    设计工具

    ADIsimRF

    ADI公司的ADIsimRF设计工具可以计算RF信号链内的大部分重要参数,包括级联增益、噪声系数、IP3、P1dB和总功耗。

    ADIsimPLL™

    ADIsimPLL 可以对ADI公司的最新高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具,可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动,从而加快上市速度。

    配套产品推荐

    ADF4108 配套产品

    推荐 Linear Regulators

    • For ultalow noise, 3V applications, 200mA output: ADP151.
    • For ultralow noise, 3V applications,150mA output: ADP150.
    • For high accuracy, 5V applications: ADP3334.
    • For a step up, 3V to 5V regulator: ADP1613.

    推荐 Divide-by-4 Prescaler

    • For a low noise, low power, fixed RF block: ADF5001.

    推荐 PLL Active Filter

    • For an ultralow noise, rail-to-rail amplifier: OP184.

    设计资源
