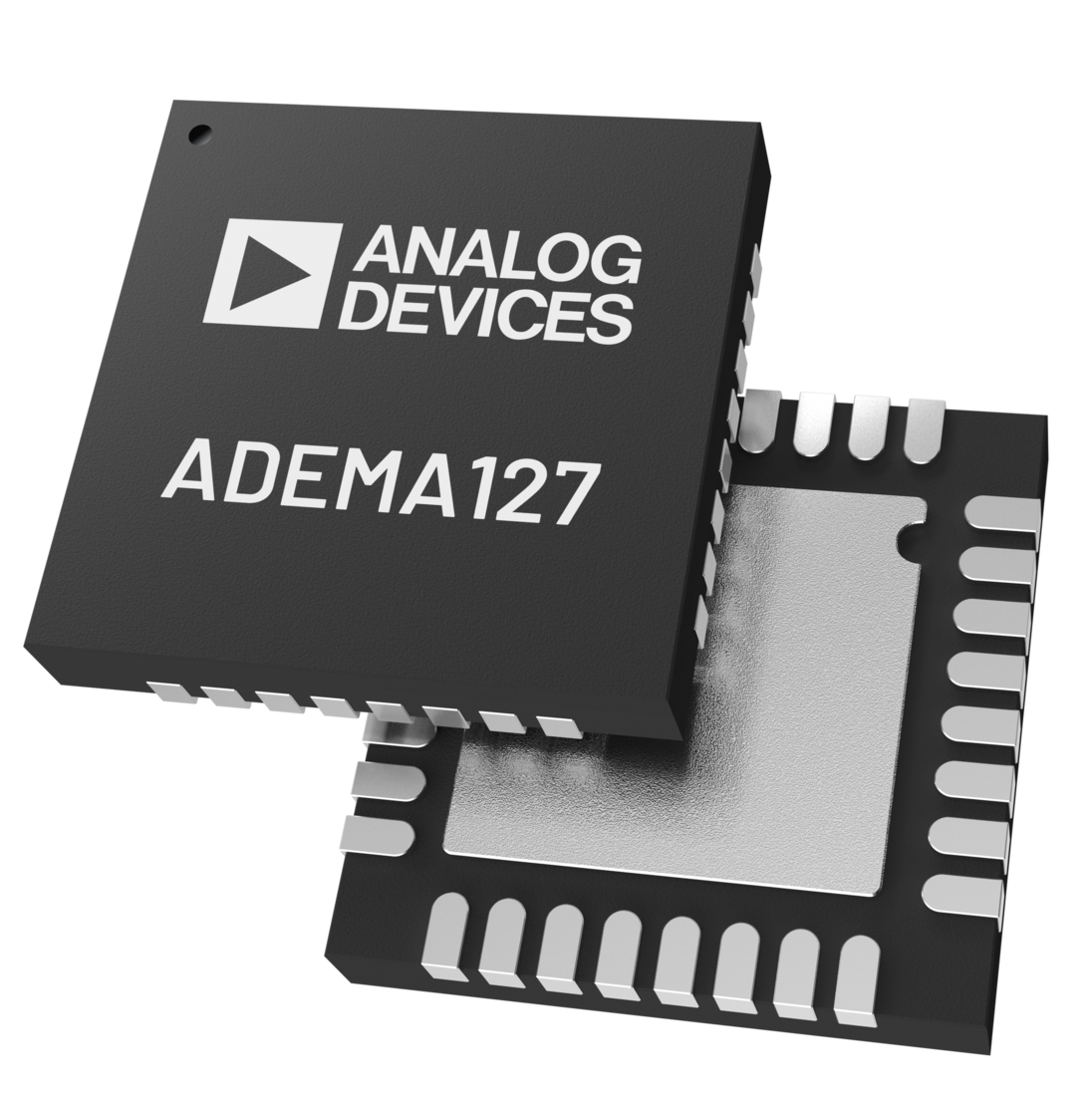

ADEMA127

推荐用于新设计

4 通道和 7 通道 ΣΔ ADC 同时采样，使用 SPI

数据手册 (Rev. 0) 产品选型表

产品模型: 3

Viewing:

产品详情

4 通道或 7 通道高性能、同时采样 Σ-Δ ADC
- 信噪比高达 105dB
- 可编程采样率高达 64kSPS
- 宽输入电压范围：±1.2VPK，848mV_RMS 满量程
- 高阻抗、差分输入
内部基准电压基准温度：典型值 5ppm/°C
集成数字积分器和高通滤波器，可与罗氏线圈配合使用
有效供电后 0.5ms 内即可快速启动第一个样本集

篡改检测模式，低功耗，电池备用
具有双向 CRC 和菊花链功能的 4 线 SPI
多个 ADC 套件的简单同步
每个通道的增益、相位和偏移补偿
唯一 SPI 可读零件 ID 寄存器
7 通道 ADC 功耗仅 18mW
宽温度范围：−40°C 至 +125°C
紧凑型 32 引脚 5mm x 5mm LFCSP 封装

产品模型: 3

参考资料

数据手册 1

ADEMA124/ADEMA127: Simultaneously Sampling 4- and 7-Channel ΣΔ ADC with SPI Data Sheet (Rev.0) 08/01/2025

用户手册 1

UG-2349: Evaluating the ADEMA124/ADEMA127 Simultaneously Sampling 4- and 7-Channel ΣΔ ADC with SPI (Rev.0) 08/01/2025

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADEMA127ACPZ	LFCSP:LEADFRM CHIP SCALE	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADEMA127ACPZ-RL	LFCSP:LEADFRM CHIP SCALE	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADEMA127ACPZ-RL7	LFCSP:LEADFRM CHIP SCALE	Material Declaration Reliablity Data	Ultra Librarian SamacSys

软件资源

器件驱动器 1

ADEMA124/ADEMA127 ADC Service 新

找不到您所需的软件或驱动?

硬件生态系统

部分模型	产品周期	描述
线性稳压器 1
ADP7105	推荐用于新设计	20 V、500 mA低噪声LDO稳压器，具有软启动功能

工具及仿真模型

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

使用 SPI 评估 ADEMA124/ADEMA127 同时采样 4 通道和 7 通道 ΣΔ ADC

立即购买更多内容

特性和优点

适用于 ADEMA124 和 ADEMA127 的全功能评估板
3 相 4 线、3 相 3 线或 3 线单相测量值
PC 控制与分析 | 控制 | 评估 (ACE) 系统演示平台相结合
高达 240Vrms 标称线路中性电压测量

产品详情

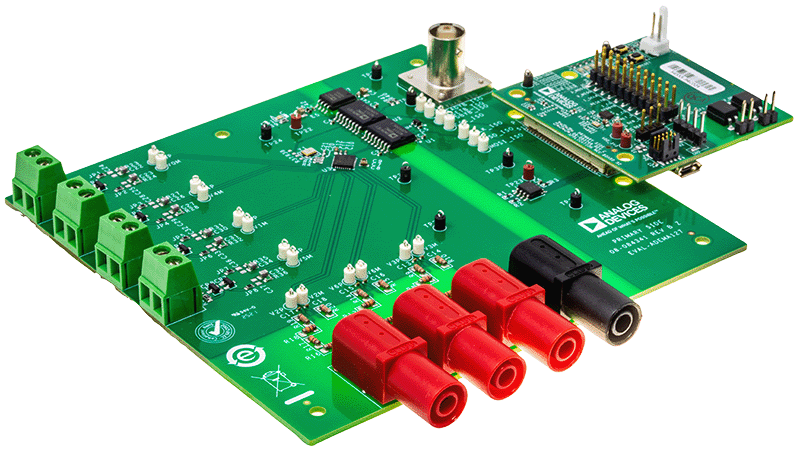

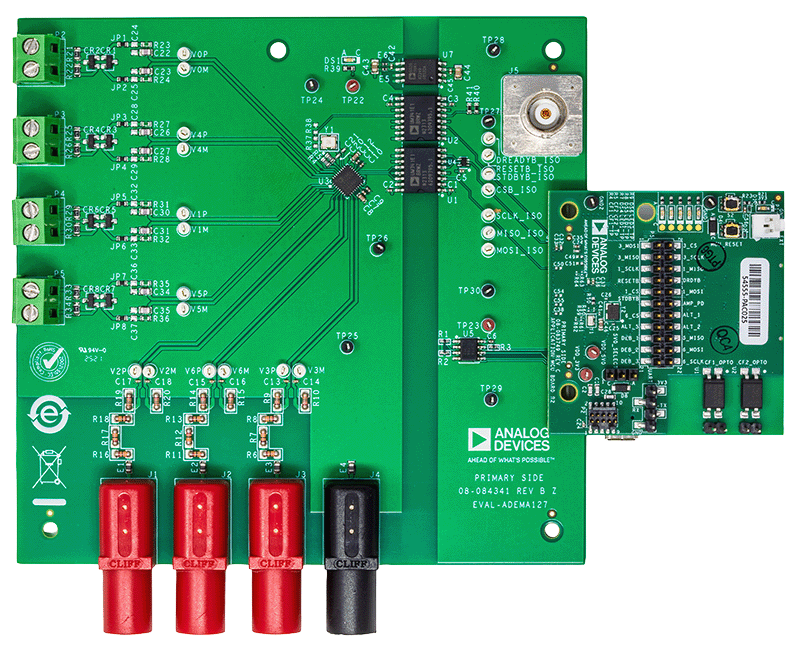

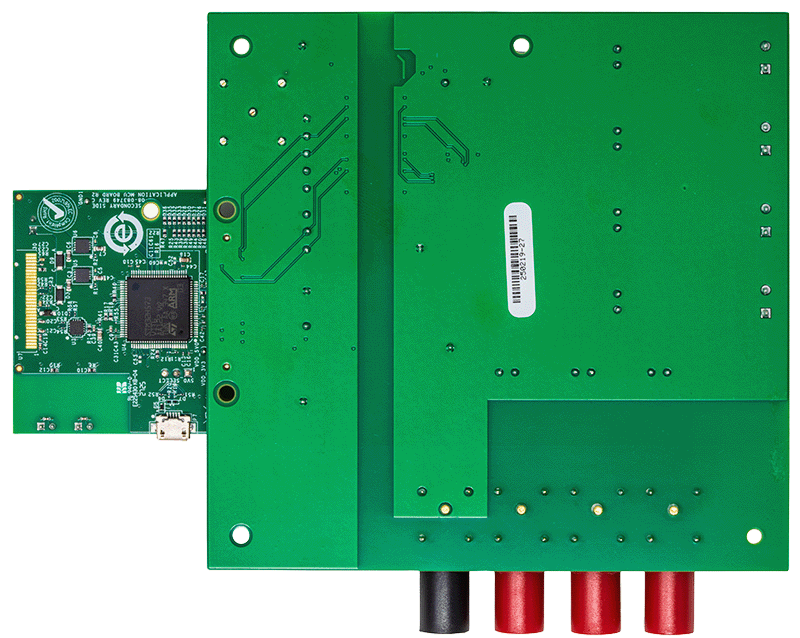

EVAL-ADEMA127KTZ 是一款双板评估套件，用于同时采样 4 通道 ADEMA124 和 7 通道 ADEMA127 ΣΔ ADC。EVAL-ADEMA127KTZ 评估板配置为三相电表。该套件包括用于 A 相、B 相和 C 相以及中性电流测量的电流互感器 (CT)。应用 MCU 板包括 STM32H573。该套件可通过 ACE 软件环境中的 GUI 进行接口连接。GitHub 上提供的 ADEMA124/ADEMA127 的 ADC 驱动器库也可以上传到应用 MCU 板。

ADEMA124/ADEMA127 的完整规格可在ADI公司提供的 ADEMA124/ADEMA127 数据手册中找到，使用 EVAL-ADEMA127KTZ 评估板时必须参考本用户指南。

有关当前原理图、印刷电路板 (PCB) 和物料清单 (BOM)，请参阅 EVAL-ADEMA127 产品页面。
