ADBMS6948

推荐用于新设计

16通道电池组监控器

数据手册 (Rev. SpC) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 电芯电压测量
    • 最多16个电芯通道
    • 并行冗余架构
    • 被动电池平衡，每通道高达300 mA
    • 在4.2 V电压下，生命周期内的总测量误差(TME)小于3 mV
  • 电池包电流测量
    • 具有冗余机制的独立双向通道
    • 专用电荷测量/库仑计数器
    • 动态范围：±131 mV
    • 分辨率：1 µV/bit
    • 失调：1 µV（生命周期内）
    • 增益误差：0.1%（生命周期内）
  • 电池包电流和电芯电压同步测量
  • 短路/过电流检测
    • 响应时间：<2 µs
    • 可编程的检测时间和阈值
    • MOSFET/接触器控制专用输出
    • 冗余测量、算法和故障引脚
  • 10个通用I/O (GPIO)通道
    • 电芯和电路板温度测量
    • 电池包、负载和系统诊断测量
    • TME：< 3.3 mV（生命周期内）
  • 关断状态下的低功耗监测
    • 专用故障输出引脚
    • 可配置的过冲、下冲和时间梯度阈值
    • 电芯电压、电池包电流和GPIO电压测量
    • 可配置的可测量周期
    • 独立连续时间过流保护
  • 4线式SPI 4MHz通信接口
  • 64引脚QFN-SS封装
  • 通过AEC-Q100认证

ADBMS6948是一款多电芯电池监控器，率先采用了并行测量架构，可测量多达16个串联电芯；在整个温度范围内和使用寿命期间，TME小于3 mV。并行测量架构显著降低了外部元件的成本，使其在同类产品中脱颖而出。它是一款在电压、电流、温度和过流检测方面均有冗余设计的电池管理系统。ADBMS6948的电芯电压测量输入范围为-2.0 V至5.5 V，适合大多数电池化学应用，并可测量母线上的电压。利用两个单独的模数转换器(ADC) C-ADC和S-ADC，可以同时且冗余地测量所有16个电芯。ADC的采样速率为4.096 MHz，转换时间最长为1 ms。后续的可编程数字IIR滤波器可实现更高的降噪效果。

ADBMS6948还提供出色的集成双向电流测量功能。它通过测量外部检测电阻上的压降来测量流入流出电池模组的电流，输入失调电压为1 µV，生命周期内增益误差为0.1%。额外的电流通道ADC可以与电芯电压测量同步。这种并行、同步、精准的电压和电流测量相结合，使得微控制器单元(MCU)能够实现准确的荷电状态(SOC)、功率状态(SOP)和健康状态(SOH)估计。ADBMS6948还集成了库仑计数器，可用于减轻MCU开销，从而实现精准SoC估算。

ADBMS6948还是集成过流(OC)检测功能的锂离子电芯监控器，过流响应时间小于2µs。专用过流引脚可用于连接外部开关驱动器，以控制系统中的开关。得益于ADBMS6948中响应时间小于2µs的专用OC引脚，电源分配单元的保护电路可以采用额定值较低的元件。ADBMS6948 OC检测算法考虑到了传统基于比较器的OC检测的局限性，即无法检测短时毛刺期间的过载事件，并且在高负载条件下会产生误报。ADBMS6948 OC检测算法工作在能量域，通过测得的电流值确定MOSFET中产生的热量。这种算法利用额外的热模型参数估算FET温升，以判断是否发生过流事件。

ADBMS6948还提供低功耗监测(LPM)功能，即使MCU处于休眠状态，也能防止热失控情况。在此模式下，ADBMS6948不仅测量电芯电压、电芯温度和电池包电流，而且监测每个电芯电压的变化率(dV/dt)、每个相连电池的温度变化率(dT/dt)和电池包电流的变化率(dI/dt)，因此能够及早发现任何热失控参数。当电芯电压、电芯温度或差值测量结果超出预设的上限或下限时，ADBMS6948会在专用FAULTB引脚上产生中断。

ADBMS6948还具有额外的模拟电压通道，可用于通过外部NTC来测量温度，或是执行DC-link电压和开关/FET诊断测量。ADBMS6948提供串行外设接口(SPI)，最大工作频率为4MHz，可用于配置、触发测量和回读。ADBMS6948可由电池堆直接供电，或采用隔离电源供电。该器件具有被动均衡功能，采用独立的脉冲宽度调制(PWM)占空比控制，并能为每个间隔的电芯提供高达300mA的放电电流。其他特性包括板载5V稳压器和休眠模式（此模式下功耗降至4µA）。

应用

  • 轻度混合电动车
  • 两轮和三轮电动车
  • 四轮电动车辅助电池
  • 备用电池系统
  • 储能系统(ESS)

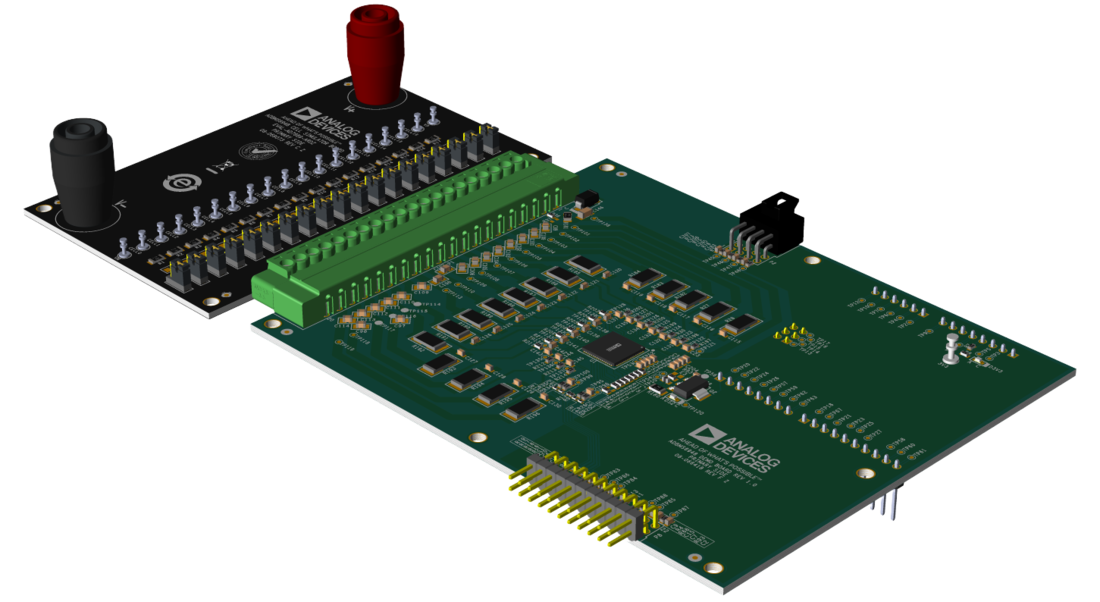

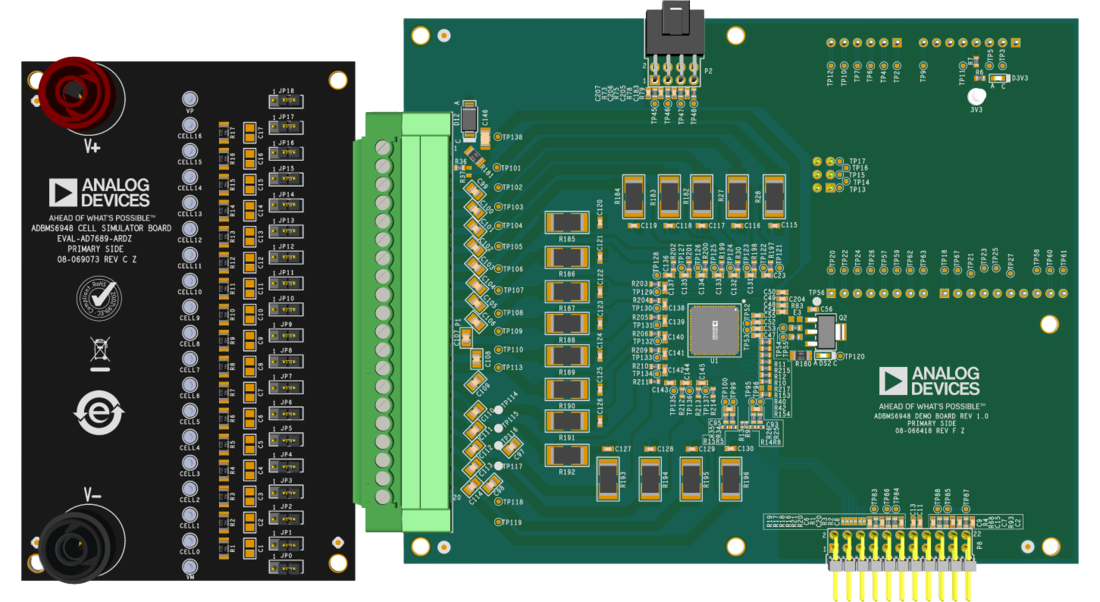

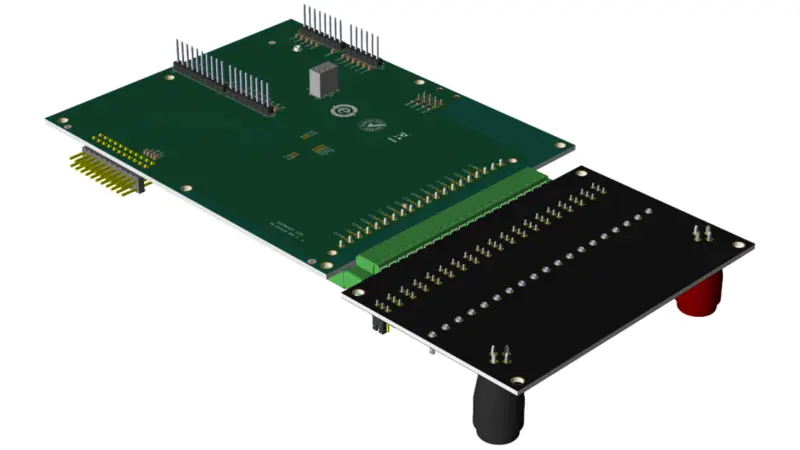

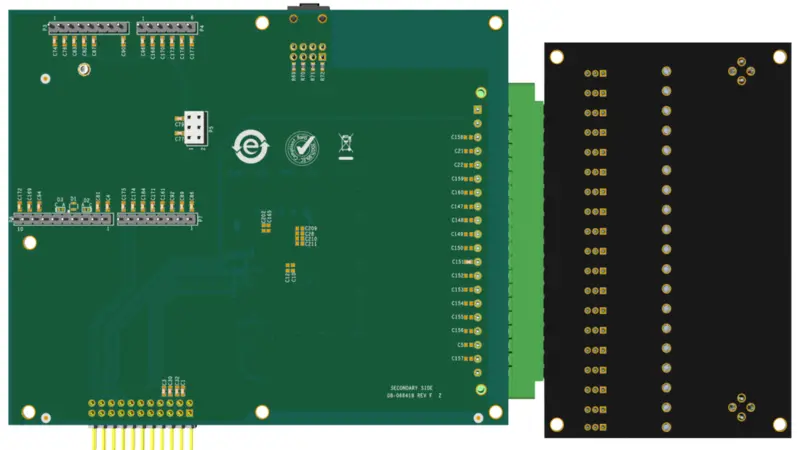

ADBMS6948
16通道电池组监控器
ADBMS6948 Application Circuit ADBMS6948 Pin Configuration
