AD9781

双通道、14位、LVDS接口、500 MSPS DAC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 高动态范围、双DAC器件
  • 低噪声与交调失真
  • 单载波W-CDMA ACLR = 80 dBc (61.44 MHz 中频)
  • 创新的开关输出级能够让可用输出超过奈奎斯特频率
  • 功耗:315 mW
  • LVDS输入以双端口或可选交错式单端口方式工作
  • 差分模拟电流输出可在8.6 mA至31.7 mA满量程范围内编程
  • 辅助10位电流DAC具有源电流/吸电流能力,用于消除外部失调零点
  • 欲了解更多信息,请参考数据手册
更多细节
show more Icon

AD9780 / AD9781 / AD9783分别为引脚兼容、高动态范围、12/14/16位分辨率、双通道数模转换器(DAC),采样速率最高可达500 MSPS。这些器件具有适合直接变频传输应用的特性,其中包括增益与失调补偿,而且能够与ADL5370等模拟正交调制器无缝接口。

专有动态输出架构能够将能量从基频移至像频,即使高于奈奎斯特频率,模拟输出也能进行合成。

通过串行外设接口(SPI)端口可提供完全编程能力,还针对无控制器的应用提供了一些引脚可编程特性。

产品特色

  1. 利用低噪声与交调失真(IMD)特性,宽带信号可实现高质量合成。
  2. 专有开关输出可以增强动态性能。
  3. 可编程电流输出与双辅助DAC既提供灵活性,同时增强系统功能。

应用

  • 无线基础设施
  • W-CDMA、CDMA2000、TD-SCDMA、WiMAX
  • 宽带通信
  • LMDS/MMDS、点对点
  • RF信号发生器、任意波形发生器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD9781BCPZ
  • HTML
  • HTML
AD9781BCPZRL
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 6, 2023

- 23_0025

Package Outline Drawing and Data Sheet Revision for Select LFCSP Products in Amkor

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 6, 2023

- 23_0025

arrow down

Package Outline Drawing and Data Sheet Revision for Select LFCSP Products in Amkor

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

reference details image

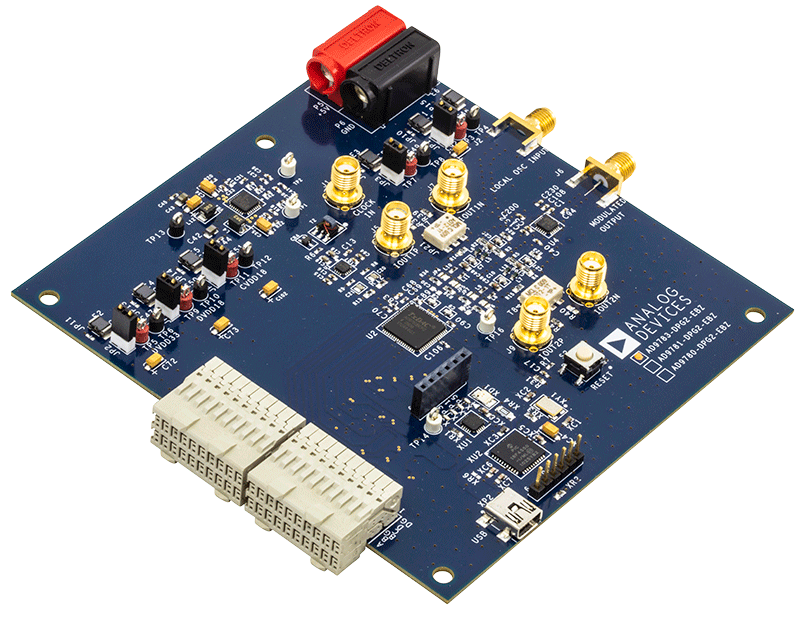

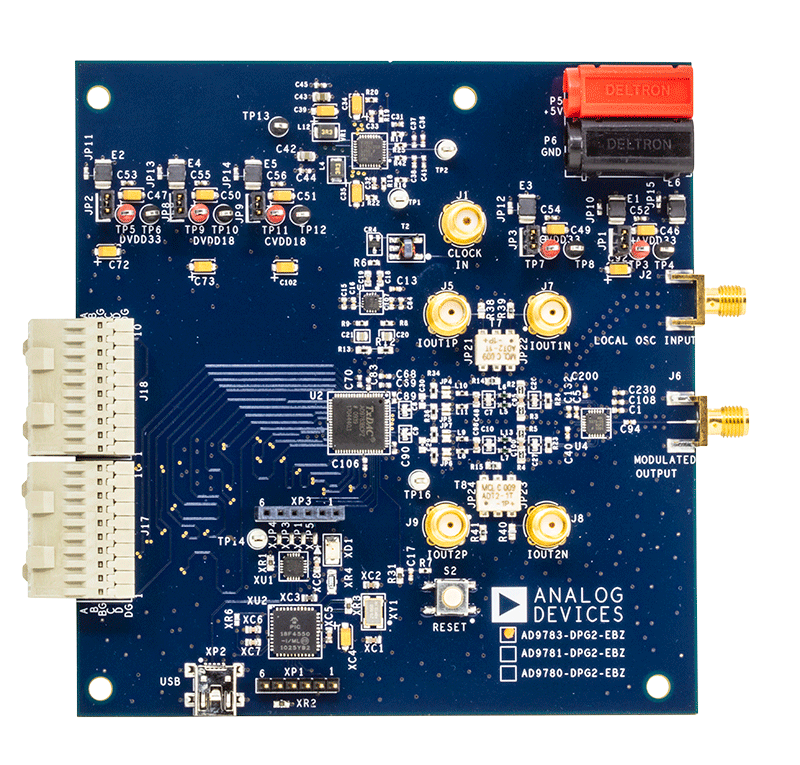

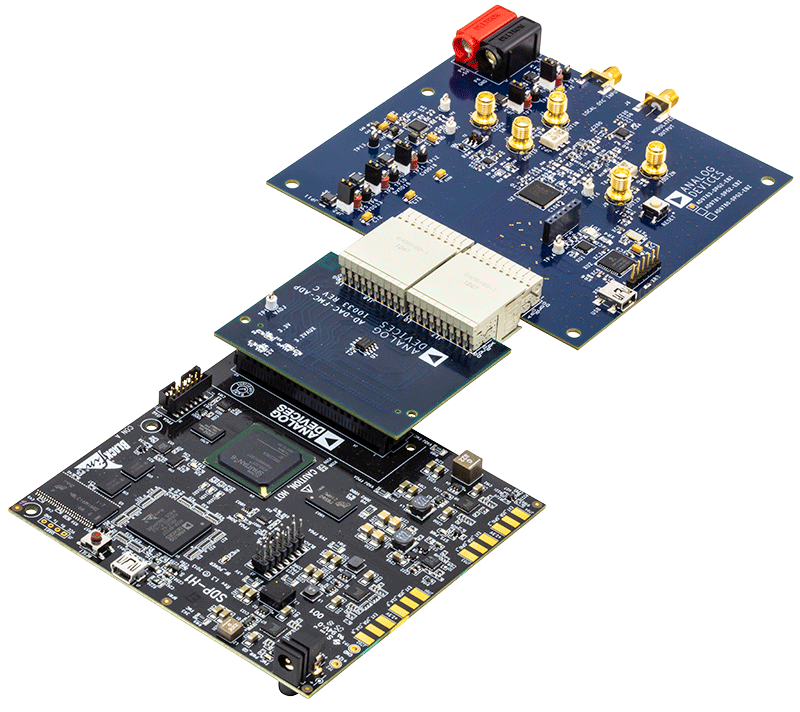

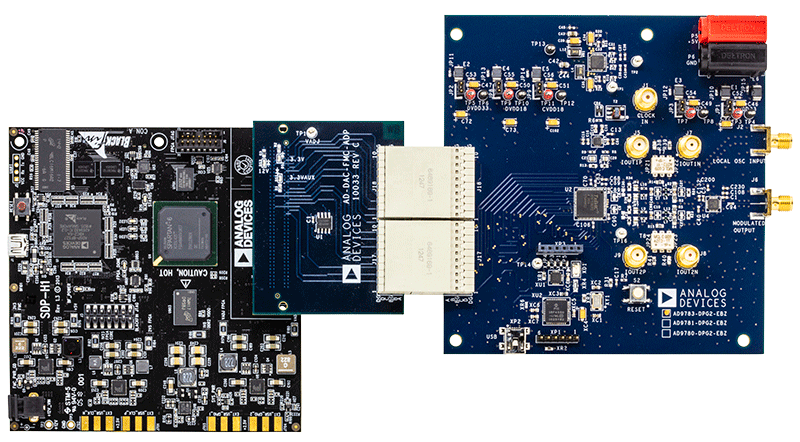

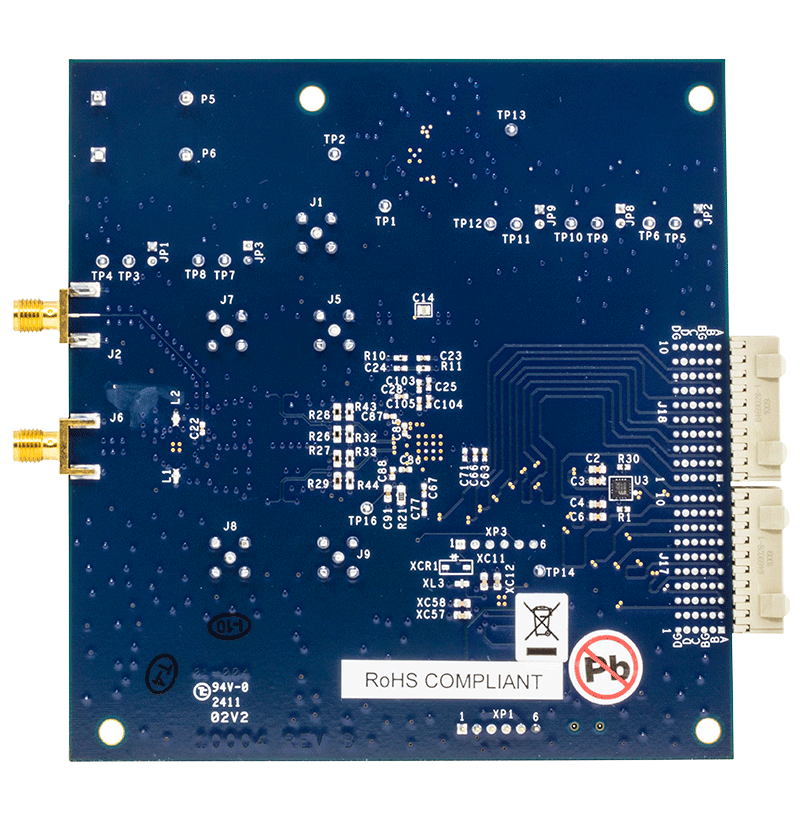

EVAL-AD9783

AD9783 评估板

zoom

EVAL-AD9783

AD9783 评估板

AD9783 评估板

特性和优点

  • AD9783/AD9781/AD9780评估板
  • 包括以下评估选项
    仅DAC
    DAC和ADL5375正交调制器
  • 用于配置的USB接口
  • 板载或外部电源调整
  • 板载或外部时钟分配
  • 数据模式发生器和SPI软件接口

产品详情

本页提供评估AD9783/81/80的评估板文档和订购信息。

通过对与特定产品型号分辨率对应的数据矢量进行编程,AD9783-DPG2-EBZ可用于评估同一DAC系列中的产品,即12位对应于AD9780,14位对应于AD9781。未使用的LSB可设置为LVDS低电平。
