AD9559
推荐用于新设计双路PLL四通道输入多服务线路卡自适应时钟转换器
- 产品模型
- 2
Viewing:
产品详情
- 在保持模式下稳定性支持GR-1244 Stratum 3
- 支持平稳的参考切换，几乎不会干扰输出相位
- 支持Telcordia GR-253抖动产生、转换和容差，适用于SONET/SDH至OC-192系统
- 支持ITU-T G.8262同步以太网从时钟
- 支持ITU-T G.823、G.824、G.825和G.8261
- 自动/手动保持和参考切换
- 自适应时钟可动态调整反馈分频器，用于OTN映射/解映射应用
- 双通道数字PLL架构，带四个基准输入电压（单端或差分）
- 4x2交叉点允许任意基准输入驱动任意PLL
- 输入参考频率范围：2 kHz至1250 MHz
- 参考验证和频率监控(2 ppm)
- 欲了解更多特性，请参考数据手册
AD9559是一款低环路带宽时钟倍频器，可针对包括同步光纤网络(SONET/SDH)的许多系统提供抖动清除和同步功能。AD9559产生的输出时钟可以与多达四路外部输入参考时钟同步。DPLL可以降低与外部参考时钟相关的输入时间抖动或相位噪声。借助数字控制环路和保持电路，即使所有参考输入都失效，AD9559也能持续产生低抖动输出时钟。
AD9559的工作温度范围为−40°C至+85°C工业温度范围。如果需要该器件的单DPLL版本，请参考 AD9557。
应用
- 网络同步，包括同步以太网和OTN映射/解映射
- 清除基准时钟抖动
- 最高达到OC-192的SONET/SDH时钟，包括FEC
- Stratum 3保持、抖动清除及相位瞬态控制
- 无线基站控制器
- 有线基础设施
- 数据通信
参考资料
数据手册 1
产品选型指南 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD9559BCPZ | 72-Lead Lead Frame Chip Scale Package | ||
| AD9559BCPZ-REEL7 | 72-Lead Lead Frame Chip Scale Package |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
6月 26, 2023 - 23_0025 Package Outline Drawing and Data Sheet Revision for Select LFCSP Products in Amkor |
||
| AD9559BCPZ | 量产 | |
| AD9559BCPZ-REEL7 | 量产 | |
|
5月 16, 2016 - 16_0028 CANCELLED: AD9559 Die revision |
||
| AD9559BCPZ | 量产 | |
| AD9559BCPZ-REEL7 | 量产 | |
|
3月 12, 2015 - 14_0218 CANCELLED: AD9559 Die Revision |
||
| AD9559BCPZ | 量产 | |
| AD9559BCPZ-REEL7 | 量产 | |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| 开关稳压器和控制器 1 | ||
| ADP1829 | 量产 | 具有跟踪功能的双通道、交错式、降压DC-DC控制器 |
| 扇出缓冲器和分路器 5 | ||
| ADCLK925 | 推荐用于新设计 | 超快型SiGe ECL时钟/数据缓冲器 |
| ADCLK944 | 推荐用于新设计 | 2.5 V/3.3 V、4路LVPECL输出、SiGe时钟扇出缓冲器 |
| ADCLK948 | 推荐用于新设计 | 2路可选输入、8路LVPECL输出、SiGe时钟扇出缓冲器 |
| ADCLK854 | 推荐用于新设计 | 1.8 V、12 LVDS/24 CMOS输出的低功耗时钟扇出缓冲器 |
| ADCLK846 | 推荐用于新设计 | 1.8 V、6 LVDS/12 CMOS输出低功耗时钟扇出缓冲器 |
| 时钟IC 4 | ||
| AD9512 | 推荐用于新设计 | 1.2 GHz时钟分配IC、2路1.6 GHz输入、分频器、延迟调整、5路输出 |
| AD9513 | 推荐用于新设计 | 800 MHz时钟分配IC，分频器，延迟调整，三路输出 |
| AD9514 | 推荐用于新设计 | 1.6 GHz时钟分配IC、分频器、延迟调整、3路输出 |
| AD9515 | 推荐用于新设计 | 1.6 GHz时钟分配IC，分频器，延迟调整，两路输出 |
| 线性稳压器 1 | ||
| ADP150 | 量产 | 超低噪声、150 mA CMOS线性调节器 |
工具及仿真模型
IBIS 模型 1
评估套件

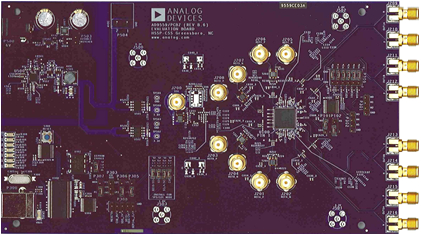

AD9559 评估板
