概览
优势和特点
- 宽带宽：1 MHz至10 GHz
- 高精度：±1.0 dB（温度范围内）
- 动态范围：>40 dB (8 GHz)
- 温度稳定性：±0.5 dB
- 低噪声测量/控制器输出VOUT
- 脉冲响应时间：8 ns/10 ns（下降/上升）
- 小尺寸、2 mm × 3 mm LFCSP_VD封装
- 电源供电：3.0 V至5.5 V(22 mA)
- 采用高速SiGe工艺制造
产品详情
AD8319是一款解调对数放大器，它能将RF输入信号精确地转换为相应的dB标度输出。它在级联放大器链上采用渐进压缩技术，每一级均配有检波器单元。该器件有测量和控制器两种工作模式。对于1 MHz至8 GHz信号，它能保持精确的对数一致性，并能在最高10 GHz下工作。输入动态范围为40 dB（典型值，电阻：50 Ω），误差小于±1 dB。AD8319具有8 ns/10 ns响应时间（下降时间/上升时间），实现超过50 MHz脉冲速率的RF突发检测。在环境温度条件下，该器件具有极佳的对数截距稳定性。需在3.0 V至5.5 V电源供电下工作。典型功耗为22 mA，当器件禁用时，功耗降至200 μA。
AD8319可配置为向功率放大器提供控制电压或从VOUT引脚提供测量输出。因为输出可以用于控制器应用，所以宽带噪声问题得到了特别处理，可降至最小。在这种模式下，设定点控制电压作用于VSET引脚。
RF放大器的反馈环路通过VOUT闭合，其输出将放大器的输出调节至对应于VSET的幅度。AD8319在VOUT引脚端提供0 V至(VPOS − 0.1 V)输出能力，适合控制器应用。作为一款测量器件，VOUT外部连接到VSET以产生输出电压VOUT，该电压为RF输入信号幅度的较小线性dB函数。
对数斜率为-22 mV/dB，由VSET接口确定。截距为15 dBm（电阻：50 Ω，CW输入），采用INHI输入。这些参数非常稳定，不随电源电压和温度波动而变化。

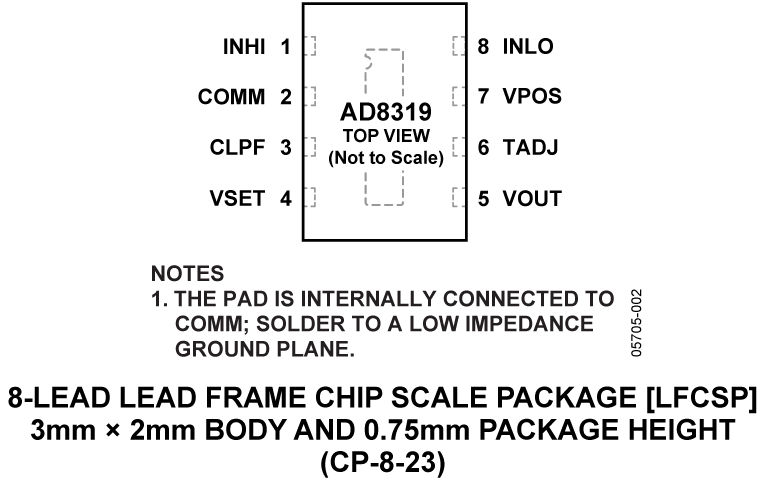

AD8319采用SiGe双极性IC工艺制造，并采用2 mm × 3 mm、8引脚LFCSP_VD封装，工作温度范围为−40℃至+85℃。
应用
- RF发射机PA设定点控制与电平监控
- 无线电线路发射机中的功率监控
- 基站、WLAN、WiMAX和雷达中的RSSI测量
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
