概览
优势和特点
- 高速及快速建立(5 V)
–3 dB带宽:110 MHz (G = +1) (AD8051/AD8052)
–3 dB带宽:150 MHz (G = +1) (AD8054)
压摆率:145 V/µs
0.1%建立时间:50 ns - 单电源供电
输出摆幅扩展至任一供电轨25 mV范围内
输入电压范围:−0.2 V至+4 V;VS = 5 V - 视频特性(G = +2)
0.1 dB增益平坦度:20 MHz ;
差分增益/相位误差:0.03%/0.03°(RL = 150Ω) - 低失真
-80 dBc(总谐波,1 MHz, RL = 100 Ω) - 出色的负载驱动能力
从供电轨驱动45 mA、0.5 V (AD8051/AD8052)
驱动50 pF容性负载(G = +1) (AD8051/AD8052) - 低功耗:每放大器2.75 mA (AD8054)
- 低功耗:每放大器4.4 mA (AD8051/AD8052)
产品详情

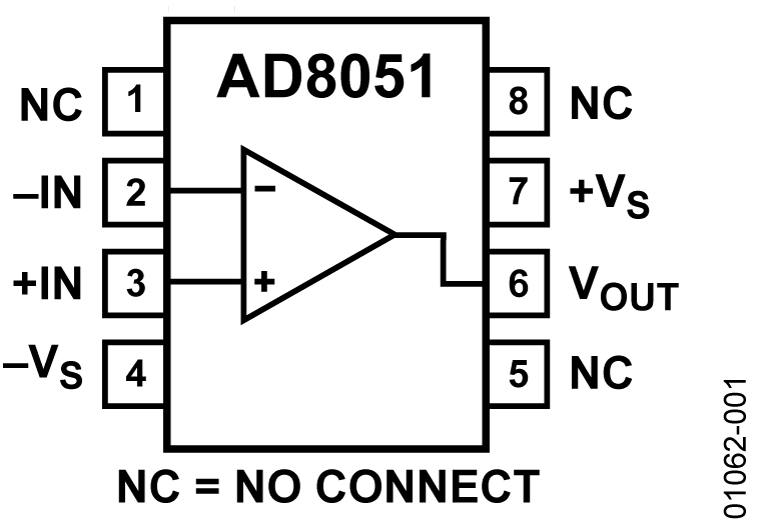

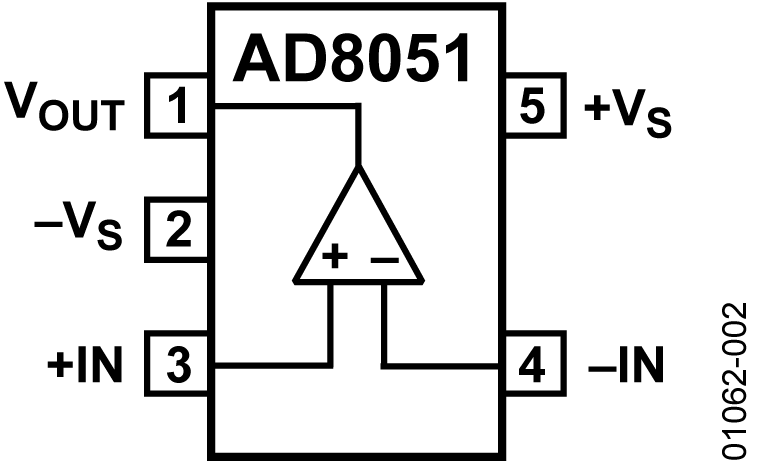

AD8051(单核)、AD8052(双核)和AD8054(四核)均是低成本、高速、电压反馈型放大器,采用+3 V、+5 V或±5 V电源供电,电源电流很低。这些放大器具有单电源供电能力,输入电压范围是从负供电轨以下200 mV至正供电轨1 V范围以内。
虽然成本低,但AD8051/AD8052/AD8054能提供出色的整体性能和灵活的功能。输出电压摆幅为各供电轨25 mV以内,以提供最大的输出动态范围及出色的过驱恢复能力。
AD8051/AD8052/AD8054特别适合用于视频电子设备、相机、视频切换器或任何高速便携式设备。低失真和快速建立特性使这些器件能理想地用于有源滤波器应用。
AD8051/AD8052采用8引脚SOIC封装,AD8052采用MSOP封装,AD8054采用14引脚SOIC和14引脚TSSOP封装,额定温度范围为−40°C至+125°C扩展工业温度范围。
应用
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
评估套件 (1)
文档
应用笔记 (6)
工具及仿真模型
SPICE模型
设计工具
运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的最佳滤波器设计。
使用光电二极管向导设计跨导放大器电路与光电二极管接口。从工具内置器件库中选择一个光电二极管,或输入自定义光电二极管规格。快速考量权衡带宽、峰值(Q)和ENOB/SNR。修改电路参数,并立即查看图中的脉冲响应、频率响应和噪声增益结果。
功率测量和信号强度的标准单位之间的换算工具。
该工具根据电源电压、环境温度、负载特性和封装热数据估算芯片温度和功耗。
