AD7928

内置序列器的8通道、1 MSPS、12位ADC,采用20引脚TSSOP封装

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 高吞吐量:1 MSPS
  • 额定电压(AVDD):2.7 V至5.25 V
  • 低功耗:
    最大6.0 mW(1 MSPS、3 V电源)
    最大13.5 mW(1 MSPS、5 V电源)
  • 8个带序列器的(单端)输入
  • 宽输入带宽:
    信纳比70 dB
    (最小值,50 kHz输入频率、AD7928)
  • 灵活的功耗/串行时钟速度管理
  • 无流水线延迟
  • 高速串行接口:
    SPI®/QSPI/MICROWIRE/DSP兼容

更多细节
show more Icon

AD7908/AD7918/AD7928分别是8位、10位和12位高速、低功耗、8通道、逐次逼近型ADC,采用2.7 V至5.25 V单电源供电,最高吞吐量达1 MSPS。这些器件均内置一个低噪声、宽带宽采样保持放大器,可处理8 MHz以上的输入频率。


转换过程和数据采集过程通过CS和串行时钟信号进行控制,从而为器件与微处理器或DSP轻松接口创造了条件。输入信号在CS的下降沿进行采样,而转换同时在此处启动。该器件无流水线延迟。


AD7908/AD7918/AD7928采用先进的设计技术,可在最高吞吐量下实现极低的功耗。在最高吞吐量下,采用3 V电源时,AD7908/AD7918/AD7928的最大功耗为2 mA;采用5 V电源时,最大功耗为2.7 mA。


通过配置控制寄存器,器件的模拟输入范围可以在0 V至REFIN或0 V至2 × REFIN间选择,可采用标准二进制或二进制补码输出编码。AD7908/AD7918/AD7928具有8个带通道序列器的单端模拟输入,可以通过预先编程选择通道转换顺序。


AD7908/AD7918/AD7928的转换时间取决于SCLK频率,该频率同时用作转换控制的主时钟。


产品聚焦

  1. 高吞吐量、低功耗。AD7908/ AD7918/AD7928的吞吐量高达1 MSPS。在最高吞吐量下,采用3 V电源时,AD7908/ AD7918/AD7928的最大功耗仅6 mW。
  2. 8个带通道序列器的单端输入。可以选择通道顺序,ADC将按该顺序循环执行转换。
  3. 利用VDRIVE功能实现单电源供电。AD7908/ AD7918/AD7928采用2.7 V至5.25 V单电源供电。利用VDRIVE功能,串行接口可直接连至独立于AVDD的3 V或5 V处理器系统。
  4. 灵活的功耗/串行时钟速度管理。转换速率取决于串行时钟,通过提高串行时钟速度可缩短转换时间。这些器件还提供各种关断模式,可在较低吞吐量下实现高功效,完全关断时的最大功耗为0.5 µA。
  5. 无流水线延迟。这些器件采用标准逐次逼近型ADC,通过CS输入与一次性转换控制可实现对采样时间的精确控制。


产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD7928BRUZ
  • HTML
  • HTML
AD7928BRUZ-REEL
  • HTML
  • HTML
AD7928BRUZ-REEL7
  • HTML
  • HTML
AD7928WBRUZ-REEL
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 11, 2011

- 10_0005

Halogen Free Material Change for TSSOP Products Assembled at Amkor

AD7928BRUZ

量产

AD7928BRUZ-REEL

量产

AD7928BRUZ-REEL7

量产

2月 8, 2010

- 04_0080

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

AD7928BRUZ

量产

AD7928BRUZ-REEL

量产

AD7928BRUZ-REEL7

量产

1月 16, 2012

- 11_0244

Halogen Free Material Change for Select TSSOP Products Assembled at Amkor

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 11, 2011

- 10_0005

arrow down

Halogen Free Material Change for TSSOP Products Assembled at Amkor

AD7928BRUZ

量产

AD7928BRUZ-REEL

量产

AD7928BRUZ-REEL7

量产

2月 8, 2010

- 04_0080

arrow down

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

AD7928BRUZ

量产

AD7928BRUZ-REEL

量产

AD7928BRUZ-REEL7

量产

1月 16, 2012

- 11_0244

arrow down

Halogen Free Material Change for Select TSSOP Products Assembled at Amkor

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

reference details image

EVAL-AD7928

AD7908、AD7918、AD7928 评估套件

zoom

EVAL-AD7928

AD7908、AD7918、AD7928 评估套件

AD7908、AD7918、AD7928 评估套件

特性和优点

  • AD7928的全功能评估板
  • 板上电源
  • 独立工作能力
  • 可兼容系统演示平台(SDP) (EVAL-SDP-CB1Z)
  • PC软件用于控制和数据分析(从AD7928产品页面下载)

产品详情

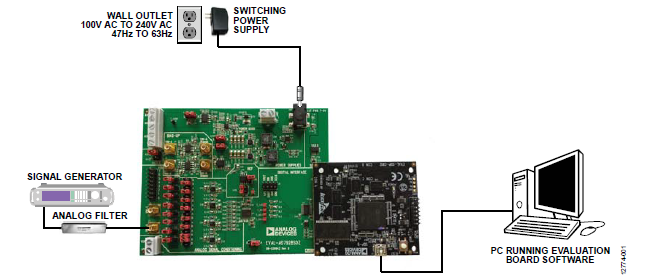

EVAL-AD7928SDZ是一款全功能评估板,允许用户轻松评估AD7928模数转换器(ADC)的全部特性。 该评估板可通过EVAL-SDP-CB1Z SDP板的120路SDP连接器(J102)控制。

SDP板允许通过PC的USB端口并使用AD7928评估软件来控制评估板;评估板控制软件可从产品页面下载,也可从评估板套件的随附安装CD上获取。

板上器件包含:

  • ADP1613: 20 V、2 A同步升压DC-DC稳压器
  • ADP7104ARDZ-5.0: 5 V低噪声LDO
  • AD780: 高精度带隙基准电压源
  • ADG3308: 双向逻辑电平转换器
  • AD8022: 双通道、高速、低噪声运算放大器
  • AD8066: 双通道FastFET、低噪声运算放大器
  • ADA4000-2: 双通道、低成本、精密JFET输入运算放大器
  • ADM1185: 四通道电压监控器与时序控制器
  • ADP3303: 高精度anyCAP®、200 mA低压差线性稳压器

评估套件内容

EVAL-AD7928SDZ评估板
AD7928的评估软件CD
主电源适配器
螺丝/螺母套件

其他设备要求

EVAL-SDP-CB1Z系统演示平台
运行Windows Vista或Windows 7,且带有USB 2.0端口的PC
信号源
SMB电缆
USB电缆

在线资源

文档要求

AD7928 数据手册
EVAL-AD7928SDZ用户指南

软件要求

AD7928评估软件
设计和集成文件
原理图、布局文件、物料清单
