概览

优势和特点

  • 电荷平衡ADC
    - 24位无失码
    - 0.0015%非线性度
  • 5通道可编程增益前端
    - 增益范围:1至128
    - 可配置为3个全差分
    - 输入或5个伪差分输入
  • 三线式串行接口
    - SPI®, QSPI™, MICROWIRE™, DSP 兼容
  • 工作电压:3 V(AD7714-3)
    或5 V(AD7714-5)
  • 低功耗电流:典型值350 µA,
    带省电模式5 µA(典型值)
  • 低噪声(<150 nV有效值)
  • 内置可编程滤波截止的低通滤波器
  • 欲了解更多特性,请参考数据手册


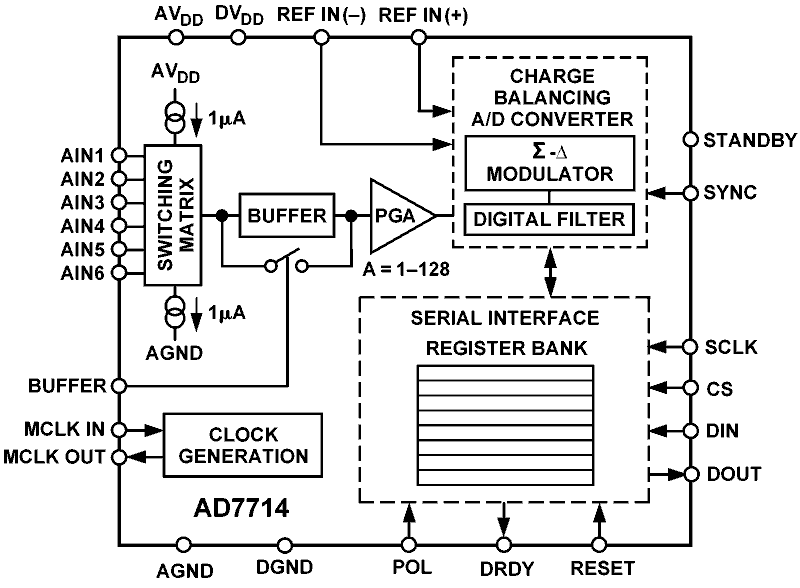

产品详情

AD7714是一款适合低频测量应用的完整模拟前端,可直接接受来自传感器的低电平信号,并产生串行数字输出。它采用Σ-Δ转换技术,可实现最高24位无失码性能。输入信号加在一个以模拟调制器为基础的专有可编程增益前端。调制器输出由片内数字滤波器处理。此数字滤波器的第一个陷波可通过片内控制寄存器进行编程,以便对滤波器截止和建立时间进行调整。


该器件具有三个差分模拟输入(也可以配置为五个伪差分模拟输入)和一个差分基准电压输入。因此,AD7714能处理最多由5个通道组成系统的所有信号调节和转换。最近在现有产品中已加入一个新的Y级。与A级相比,这一新级别扩展了工作温度范围,在SCLK和DIN上提供施密特触发器输入,提供更严格的线性度规格和更低的功耗,并采用更小的封装。


AD7714非常适合基于微控制器或DSP智能系统应用。它有一个串行接口,可用于三线式模式。利用串行端口,可在软件中进行增益设置、信号极性选择和通道选择。AD7714提供了自校准、系统校准和后台校准选项,同时允许用户读取和写入片内校准寄存器。


CMOS构造可确保获得极低的功耗,省电模式则将采用3 V电源时的待机功耗降至15 µW(典型值)。A级的最低工作电压为3 V,Y级则为2.7 V。A级提供三种封装:24引脚、0.3英寸宽、塑料双列直插式封装(DIP);24引脚小形集成封装(SOIC);以及28引脚紧缩小型封装(SSOP)。新的Y级也提供三种封装:24引脚、0.3英寸宽、塑料双列直插式封装(DIP);24引脚小形集成封装(SOIC);以及24引脚超薄紧缩小型封装(TSSOP)。



产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
