AD1580: 1.2 V Micropower, Precision Shunt Voltage Reference Data Sheet (Rev. F)6/26/2008PDF553 kB
概览
优势和特点
- 宽工作电流范围：50 µA至10 mA
- 初始精度：±0.1%（最大值）
- 温度漂移：±50 ppm/°C（最大值）
- 输出阻抗：0.5 Ω（最大值）
- 宽带噪声（10 Hz至10 kHz）：20 µV rms
- 工作温度范围：–40°C至+85°C
- 高ESD保护额定值
4 kV人体模型
400 V机器模型 - 紧凑的SOT-23和SC70表贴封装
产品详情
AD1580是一款低成本、双引脚（分流）、精密带隙基准电压源，可以利用50 µA至10 mA的输入电流提供精确的1.225 V输出电压。它的片内器件具有精确匹配和热跟踪特性，因而可以实现出色的精度和稳定性。利用专有曲率校正设计技术，则可以使电压输出温度特性的非线性度降至低点。该器件使用任意大小的容性负载均可保持稳定。
AD1580的最小工作电流较低，非常适合在电池供电的3 V或5 V系统中使用。此外，该器件的工作电流范围较宽，因此极其灵活通用，适合各种高电流应用。

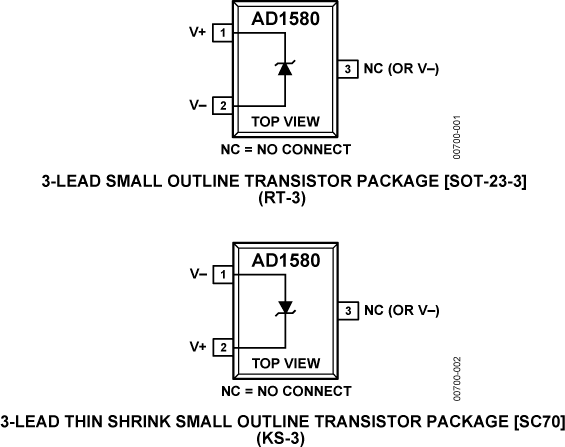

AD1580分为A、B两级，二者均提供SOT-23和SC70两种封装，这也是目前较小的表贴封装。两种等级产品的额定温度范围均为−40°C至+85°C工业温度范围。
应用
- 便携式电池供电设备
蜂窝电话、笔记本电脑、PDA、GPS、DMM - 计算机工作站
- 适用于各种视频RAMDAC
- 智能工业发射机
- PCMCIA 卡
- 汽车电子
- 3 V/5 V、8位至12位数据转换器
数据手册, Rev. D, 1/08
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
