AD7708

16位、8或10通道、低电压、低功耗Σ-Δ ADC

英文数据手册

量产

顶部

概览

优势和特点
产品详情

优势和特点

8/10通道、高分辨率Σ-Δ ADC
16位分辨率
出厂校准
单转换周期设置

可编程增益前端
50 Hz、60 Hz同时抑制
VREF Select ™ 提供绝对测量和比率测量能力
可针对模拟性能（CHOP = 0）
或通道吞吐量（CHOP= 1）优化操作

产品详情

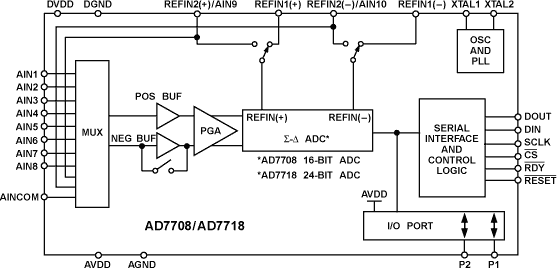

AD7708/18是适合低频测量应用的完整模拟前端。AD7718内置一个含PGA的24位Σ-Δ ADC，可配置为4/5个全差分输入通道或8/10个伪差分输入通道。该器件上的两个引脚可配置为模拟输入或基准电压输入。AD7708是AD7718的16位版本。利用这些ADC，可以直接转换20mV至2.56V范围的输入信号，支持传感器信号直接输入，无需进行信号调理。

产品分类

模数转换器(ADC)
- 多路复用模数转换器

领域

智能建筑 (2)
- 楼宇自动化系统
- 楼宇控制器和网络

类似器件点击在参数搜索中查看所有

产品生命周期量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

评估套件 (1)

EVAL-AD7708

AD7708 评估套件

文档

数据手册 (1)

AD7708/AD7718: 16-Bit 8/10-Channel, Low Voltage, Low Power, Sigma Delta ADC Data Sheet (Rev. 0)

应用笔记 (26)

AN-610: The PGA on Sigma-Delta ADCs (Rev. A)

AN-609: Chopping on Sigma-Delta ADCs (Rev. 0)

AN-608: Input Buffers on Sigma-Delta ADCs (Rev. 0)

AN-202: An IC Amplifier User’s Guide to Decoupling, Grounding, and Making Things Go Right for a Change (Rev. B)

AN-389: Using Sigma-Delta Converters-Part 2

AN-388: Using Sigma-Delta Converters-Part 1

AN-397: 标准线性集成电路的电诱发损坏 (Rev. 0)

AN-615: 峰峰值分辨率与有效分辨率 (Rev. 0)

AN-607: 选择低带宽(<15kSPS)Σ-Δ型ADC (Rev. E)

AN-665: Σ-Δ ADC的通道切换 (Rev. 0)

AN-609: Σ-Δ ADC上的斩波 (Rev. 0)

AN-202: IC放大器用户指南：去耦、接地及其他一些要点 (Rev. 0)

AN-311: How to Reliably Protect CMOS Circuits Against Power Supply Overvoltaging

AN-607: Selecting a Low Bandwidth (<15 kSPS) Sigma-Delta ADC (Rev. E)

AN-615: Peak-to-Peak Resolution Versus Effective Resolution (Rev. 0)

AN-611: Σ-Δ ADC上的50 Hz/60 Hz干扰抑制 (Rev. 0)

AN-611: 50 Hz/60Hz Rejection on Sigma-Delta ADCs (Rev. 0)

AN-610: Σ-Δ型ADC上的PGA (Rev. A)

AN-608: Σ-Δ ADC上的输入缓冲器 (Rev. 0)

AN-665: Channel Switching Using Σ-Δ ADCs (Rev. 0)

AN-397: Electrically Induced Damage to Standard Linear Integrated Circuits:

AN-311: 如何切实有效地保护CMOS电路不受电源过压影响 (Rev. 0)

AN-389: 使用Σ-Δ转换器—第二部分[中文版] (Rev. 0)

AN-388: 使用Σ-Δ转换器—第一部分[中文版] (Rev. 0)

AN-283: Σ-Δ型ADC和DAC[中文版] (Rev. 0)

AN-283: Sigma-Delta ADCs and DACs

常见问题解答 (2)

Sigma Delta 转换器的使用-第一部分

Sigma Delta 转换器的使用-第一部分

Sigma Delta 转换器的使用-第二部分

Sigma Delta 转换器的使用-第二部分

软件代码及系统需求

评估软件

AD7708 Software

工具及仿真模型

IBIS模型

AD7708 IBIS Model

IBS

AD7708BRUZ

IBS

AD7708BRZ

设计工具

Σ-Δ型ADC指南

交互式图形工具，显示理想Σ-Δ型ADC的行为。

配套产品推荐

AD7708 配套产品

推荐使用的数字隔离器

For cost sensitive designs: ADUM7440, ADUM7441, ADUM7442.
For process control applications: ADUM1400, ADUM1200.
For isolated USB designs in healthcare and industrial control: adum4160.
For digital isolators with integrated isolated power: ADUM5401, ADUM5402, ADUM5403.

推荐使用的基准电压源

For precision 2.5V applications with AVdd = 5V: AD780, REF43, REF192.
For precision 1.2V applications with AVdd = 3V: AD589, AD1580, ADR512.

参考资料

技术文章 (4)

高速ADC的电源设计

Delta-Sigma Rocks RF, As ADC Designers Jump On Jitter

Part 2: Circuit Suggestions Using Features and Functionality of New...

Part 1: Circuit Suggestions Using Features and Functionality of New...
