概览

优势和特点

  • 吞吐速率:10 MSPS
  • 信噪比(SNR):91.5 dB
  • 16位无失码
  • 积分非线性(INL):±0.45 LSB
  • 微分非线性(DNL):±0.35 LSB
  • 功耗:136 mW
  • 32引脚LFCSP封装(5 mm × 5 mm)
  • SAR架构
    • 无延迟/无流水线延迟
  • 16位分辨率、无失码
  • 零误差:±1 LSB
  • 差分输入范围:±4.096 V
  • 欲了解更多特性,请参考数据手册

产品详情

AD7626是一款采用逐次逼近寄存器(SAR)架构的16位、10 MSPS电荷再分配模数转换器(ADC)。SAR架构提供无与伦比的噪音性能(91.5 dB SNR)和线性度(±0.45 LSB INL)。AD7626集成一个高速16位采样ADC、一个内部转换时钟和一个内部缓冲基准源。在CNV边沿,对IN+与IN-引脚之间的电压差进行采样。这两个引脚上的电压摆幅在0 V至REF之间、相位相反。基准电压(REF)为4.096 V;它既可以由内部产生,也可以由外部提供。

所有转换结果通过一个低压差分信号(LVDS)自时钟或回波时钟串行接口即可获得,从而减少了外部硬件连接。

AD7626采用32引脚5mm × 5 mm LFCSP封装,工作温度范围为−40°C至+85°C。

应用

  • 数字成像系统
    –数字X射线
    –数字MRI
    –CCD和红外摄像机
  • 高速数据采集
  • 高动态范围通信接收机
  • 频谱分析
  • 测试设备

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

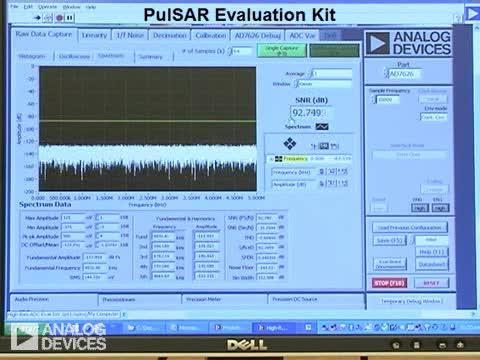

评估套件 (1)

工具及仿真模型

Precision ADC Driver Tool - BETA

The Precision ADC Driver Tool is a web application that simulates the performance of precision ADC and driver combinations. Potential issues with driver selection, kickback settling, and distortion are flagged, and design tradeoffs can be quickly evaluated. Simulations and calculations include system noise, distortion, and settling of the ADC input

Precision ADC Driver Tool - BETA

IBIS模型

参考电路 (1)

配套产品推荐

AD7626 配套产品

推荐 External Voltage References

推荐 Driver Amplifiers

  • For high frequency, low noise, low distortion applications: ADA4932-1.
  • For low noise, low distortion, high speed: ADA4899-1.

推荐 Voltage Regulators

推荐 Digital Isolators

推荐 Drivers and Receivers

  • For a dual LVDS line driver: ADN4663.
