MAX17614

推荐用于新设计

4.5V至60V、3A理想二极管/电源选择器，具有限流、欠压、过压保护功能

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 理想二极管工作性能
    • 快速反向电流阻断保护(140ns)
    • 无缝电源切换
  • 强大的保护功能有助于减少系统停机时间
    • 宽输入电源电压范围：+4.5V至+60V
    • 无需瞬态电压抑制器(TVS)即可承受高达35V输入电源的热插拔
    • 负输入容差达-65V
    • 低 RON 130mΩ （典型值）
    • 热关断保护
    • 可编程启动消隐时间
    • -40°C至+125°C扩展温度范围
  • 灵活的设计选项支持复用并减少重新认证
    • 输入欠压保护(UVLO)和过压保护(OVLO)阈值可调
    • 整个温度范围内的可编程正向限流值：0.15A至0.3A（精度为+3.6%和-3.3%）以及0.3A至3A（精度为±3.3%）
    • 可编程限流故障响应：自动重试、连续和闭锁模式
    • 内置故障指示信号：UVOV和FLAG
  • 节省电路板空间，减少外部BOM数量
    • 20引脚、4mm x 4mm、TQFN-EP封装
    • 集成背靠背nFET

MAX17614理想二极管/电源选择器件为系统提供可调保护边界，以防止高达+60V和-65V的正负输入故障，以及高达3A的输出负载电流。该器件集成两个串联的内部nFET，其累积RON低至130mΩ（典型值），可用于实现理想二极管功能，以提供反向输入电压和反向电流保护，同时提高系统效率。输入欠压保护可在4.5V至59V之间编程设置，而过压保护可在5.5V至60V之间独立编程设置。此外，该器件具有设置为4.2V（典型值）的内部默认UVLO上升阈值。

该器件由主监控系统通过EN引脚使能或禁用。这进而又提供了一个开关操作来打开或关断对连接负载的供电。

为限制通过该器件的电流，在SETI和GND之间连接有一个电阻，用于设置限流值。限流值可在0.15A至3A范围内进行设置。当器件电流达到或超过设定限流值时，可通过控制内部nFET Q2将电流限制在设定的限值范围内。该器件提供三种限流模式：自动重试、连续和闭锁。SETI引脚还提供一个以GND为基准的电压，其在正常操作下与器件电流成正比。SETI引脚上出现的电压可能会被监控系统中的模数转换器(ADC)读取，以记录瞬时器件电流。

该器件提供FLAG 和UVOV通信信号来指示不同的工作和故障信号。通信信号引脚为开漏型，需要外部上拉电阻来调整到适当的系统接口电压。

该器件提供内部热关断保护，防止功耗过大。

应用

  • 小尺寸整体解决方案
  • 更快的响应时间
  • 高精度限流

MAX17614
4.5V至60V、3A理想二极管/电源选择器，具有限流、欠压、过压保护功能

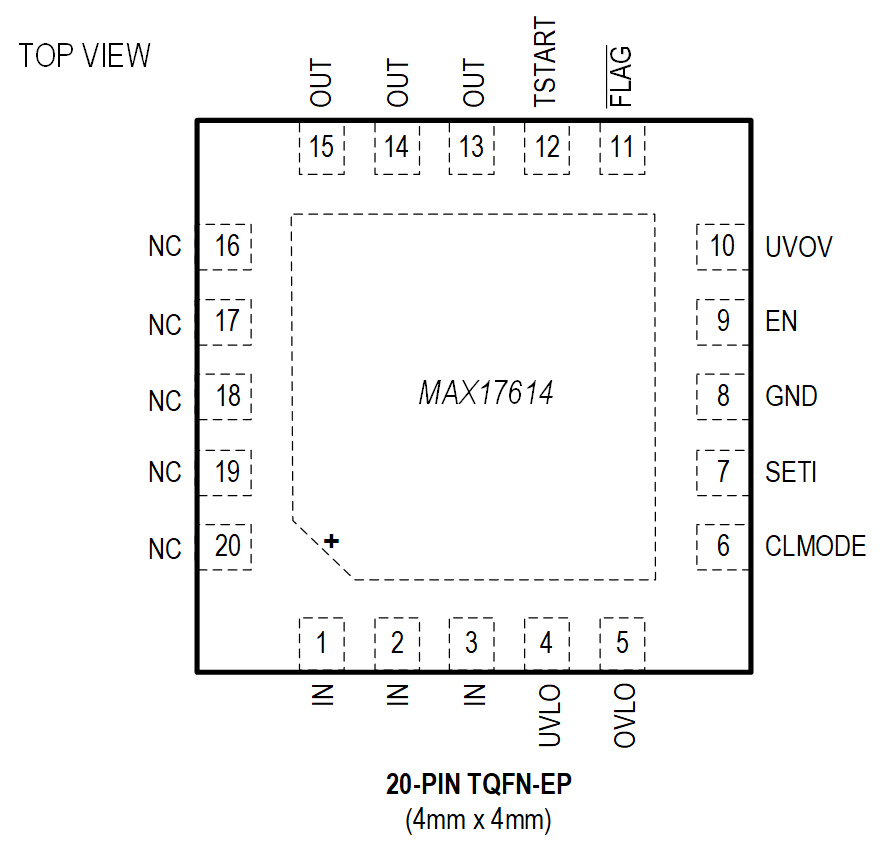

MAX17614 Typical Application Circuits MAX17614 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

eval board
schematic 1
schematic 2
schematic 3
MAX17614EVKIT

评估：理想二极管/电源选择器应用中的MAX17614

立即购买 更多内容

特性和优点

  • 工作输入电压范围：4.5V至40V（移除TVS二极管D101、D201和开路跳线JU101、JU201，将工作电压范围扩展至60V）
  • 输入端子上提供40V TVS二极管（D101和D201）
  • 输出端子上提供肖特基二极管(D103)
  • 评估欠压保护（UVLO1、UVLO2）、过压保护（OVLO1、OVLO2）、三种限流类型和限流阈值
  • 两个输入电压的UVLO均编程设定为4.5V
  • 两个输入电压的OVLO均编程设定为40.2V
  • 内部上拉高电平有效使能输入
  • 可通过跳线配置限流（默认选择0.3A）
  • 可通过跳线配置（JU102、JU202）限流类型（默认选择自动重试）
  • 可编程启动消隐时间（C103、C203）
  • 故障指示信号（UVOV1、UVOV2、FLAG1、FLAG2)
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX17614评估套件（EV套件）是一块装配完成且经过测试的电路板，用于演示采用20引脚TQFN-EP封装的MAX17614理想二极管/电源选择器。评估套件允许连接两个电源作为输入。负载从适合理想二极管应用的较高电压电源获取电力。对于电源选择器应用，负载通过驱动各自的EN引脚从两个电源中的任意一个获取电力。评估套件配置允许对两个实例进行独立设置，以演示可调过压、欠压、反向电流阻断、三种限流类型（自动重试、连续和闭锁）以及不同的可编程限流阈值（0.15A至3A）。有关该IC优势和特性的更多详细信息，请参考MAX17614 IC数据手册。

MAX17614EVKIT
评估：理想二极管/电源选择器应用中的MAX17614
MAX17614EVKIT Board Photo Angle MAX17614EVKIT Board Photo Top MAX17614EVKIT Board Photo Bottom
