特性
- 可测量多达12个串联电池的电压
- 可堆叠式架构能支持几百个电池
- 内置isoSPI™接口：
- 1Mbps隔离串行通信
- 使用长达100米的单条双绞线
- 低EMI敏感性和辐射
- 1.2mV最大总测量误差
- 290μs，以测量系统中的所有电池
- 同步电压和电流测量
- 集成频率可编程三阶噪声滤波器的16位Σ-Δ ADC
- 设计用于 ISO26262 兼容系统
- 具有可编程定时器的被动电池平衡
- 5个通用数字I/O或模拟输入：
- 温度或其他传感器输入
- 可配置为I2C或SPI主机
- 睡眠模式电源电流：4μA
- 48引脚SSOP封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LTC6804是一款第三代多单元电池堆监控器，可测量多达12个串联连接的电池单元，总测量误差小于1.2mV。LTC6804具有0 V至5 V的电池测量范围，适合大多数电池化学应用。可在290μs内捕获所有12个电池单元电压，并选择较低的数据采集速率以便降噪。
可将多个LTC6804器件串联，以便同时监测更长串的高压电池组。每个LTC6804具有一个isoSPI接口，用于进行不受RF干扰的本地高速通信。多个器件使用LTC6804-1以菊花链形式与主机处理器连接，适用于所有器件。多个器件使用LTC6804-2与主机处理器并联，且每个器件单独寻址。
其他特性包括每个电池单元的无源平衡、板载5V稳压器和5个通用I/O线路。睡眠模式下，功耗降低到4μA。电池可直接为LTC6804供电，也可采用隔离电源对其供电。
应用
- 电动车辆和混合动力车辆
- 备用电池系统
- 电网储能
- 高功率便携式设备
查看数据手册
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC6804-2
文档
筛查
1 应用
-
全部
-
数据手册
-
可靠性数据
-
全部
-
英文
-
中文
-
日文
数据手册
3
可靠性数据
1
87.3 K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
视频
1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC6804HG-2#3ZZPBF |
48-Lead SSOP
|
|
|
| LTC6804HG-2#3ZZTRPBF |
48-Lead SSOP
|
|
|
| LTC6804HG-2#PBF |
48-Lead SSOP
|
|
|
| LTC6804HG-2#TRPBF |
48-Lead SSOP
|
|
|
| LTC6804IG-2#3ZZPBF |
48-Lead SSOP
|
|
|
| LTC6804IG-2#3ZZTRPBF |
48-Lead SSOP
|
|
|
| LTC6804IG-2#PBF |
48-Lead SSOP
|
|
|
| LTC6804IG-2#TRPBF |
48-Lead SSOP
|
|
- LTC6804HG-2#3ZZPBF
- 引脚/封装图-中文版
-
48-Lead SSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC6804HG-2#3ZZTRPBF
- 引脚/封装图-中文版
-
48-Lead SSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC6804HG-2#PBF
- 引脚/封装图-中文版
-
48-Lead SSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC6804HG-2#TRPBF
- 引脚/封装图-中文版
-
48-Lead SSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC6804IG-2#3ZZPBF
- 引脚/封装图-中文版
-
48-Lead SSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC6804IG-2#3ZZTRPBF
- 引脚/封装图-中文版
-
48-Lead SSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC6804IG-2#PBF
- 引脚/封装图-中文版
-
48-Lead SSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC6804IG-2#TRPBF
- 引脚/封装图-中文版
-
48-Lead SSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
7月 31, 2020
- 20_0245
Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
LTC6804HG-2#3ZZPBF
量产
LTC6804HG-2#3ZZTRPBF
量产
LTC6804HG-2#PBF
量产
LTC6804HG-2#TRPBF
量产
LTC6804IG-2#3ZZPBF
量产
LTC6804IG-2#3ZZTRPBF
量产
LTC6804IG-2#PBF
量产
LTC6804IG-2#TRPBF
量产
11月 18, 2019
- 19_0266
Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC
LTC6804HG-2#3ZZPBF
量产
LTC6804HG-2#3ZZTRPBF
量产
LTC6804HG-2#PBF
量产
LTC6804HG-2#TRPBF
量产
LTC6804IG-2#3ZZPBF
量产
LTC6804IG-2#3ZZTRPBF
量产
LTC6804IG-2#PBF
量产
LTC6804IG-2#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
7月 31, 2020
- 20_0245
Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
LTC6804HG-2#3ZZPBF
量产
LTC6804HG-2#3ZZTRPBF
量产
LTC6804HG-2#PBF
量产
LTC6804HG-2#TRPBF
量产
LTC6804IG-2#3ZZPBF
量产
LTC6804IG-2#3ZZTRPBF
量产
LTC6804IG-2#PBF
量产
LTC6804IG-2#TRPBF
量产
11月 18, 2019
- 19_0266
Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC
LTC6804HG-2#3ZZPBF
量产
LTC6804HG-2#3ZZTRPBF
量产
LTC6804HG-2#PBF
量产
LTC6804HG-2#TRPBF
量产
LTC6804IG-2#3ZZPBF
量产
LTC6804IG-2#3ZZTRPBF
量产
LTC6804IG-2#PBF
量产
LTC6804IG-2#TRPBF
量产
软件和型号相关生态系统
评估套件 6
DC2100B-D
12 Cell 4A Stackable Slave Bidirectional Active Cell Balancer Featuring LTC6804-2 and LTC3300-1(x2)
产品详情
Demonstration Circuit DC2100B-D is a stackable, bidirectional cell balancer slave board using the LTC6804-2 and the LTC3300-1 ICs to achieve active balancing of up to 12 Li-Ion cells. It requires the DC2100B-C for proper operation. The DC2100B-D uses a single LTC6804-2 Multi-Cell Addressable Battery Stack Monitor IC to measure cell voltages and two LTC3300-1 Synchronous Flyback ICs to provide active cell balancing. The DC2100B-C controller board contains a PIC18F47J53 microcontroller, the LTM2884 isolated USB transceiver, the LTC6804-2, two LTC3300-1 ICs, and the LTC6820 isoSPI Interface IC to facilitate isolated communication. Up to seven DC2100B-D boards can be connected to a DC2100B-C to build a stacked system of eight total boards.
资料

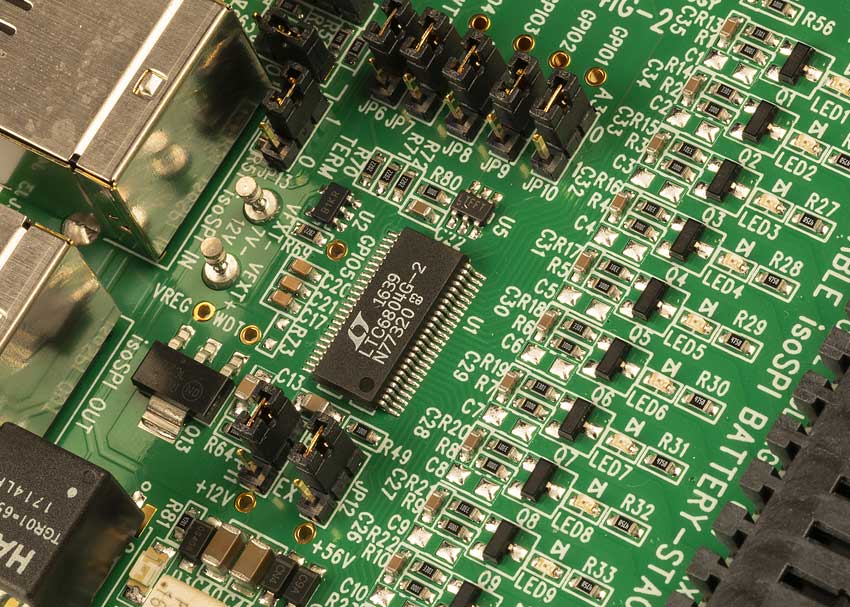

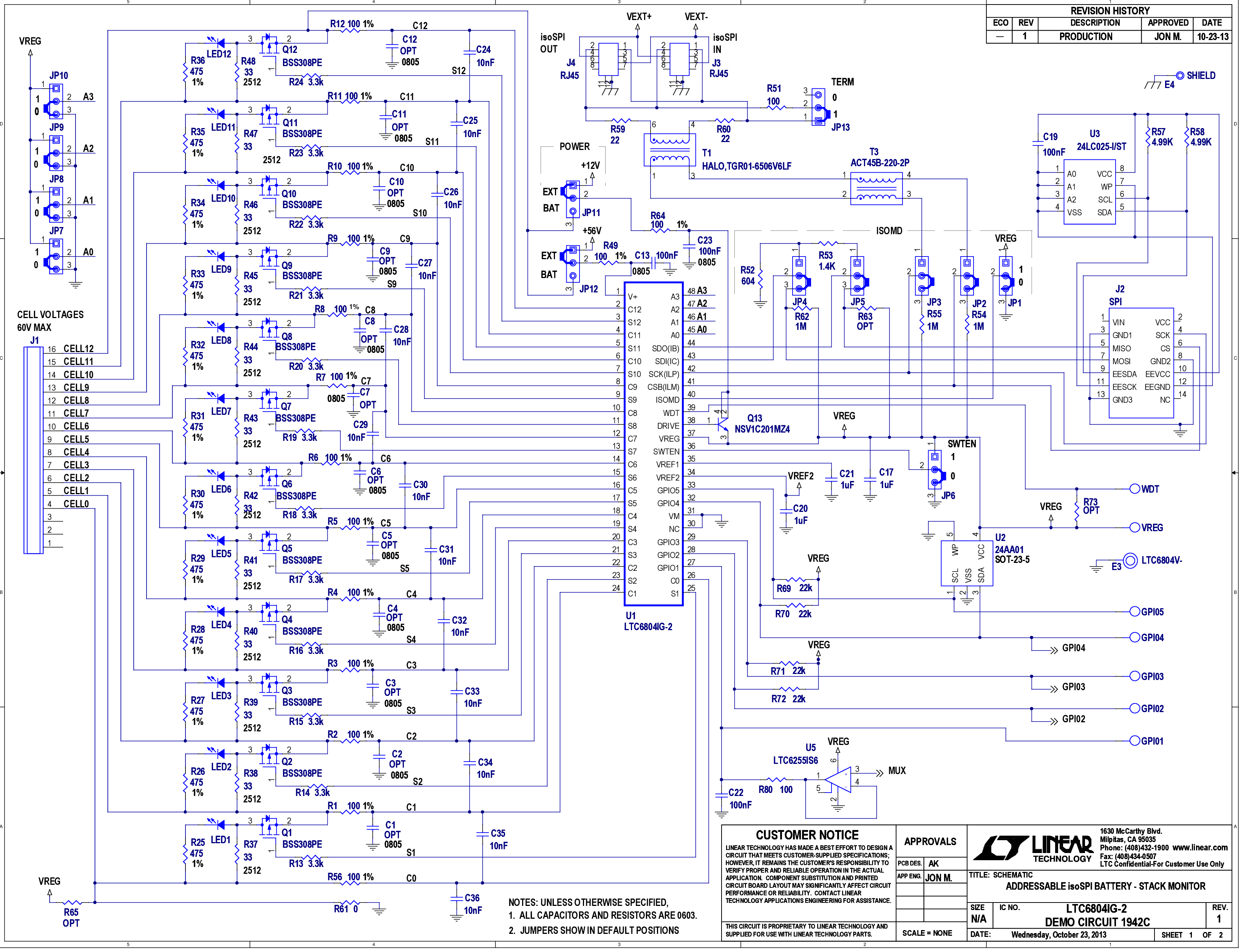

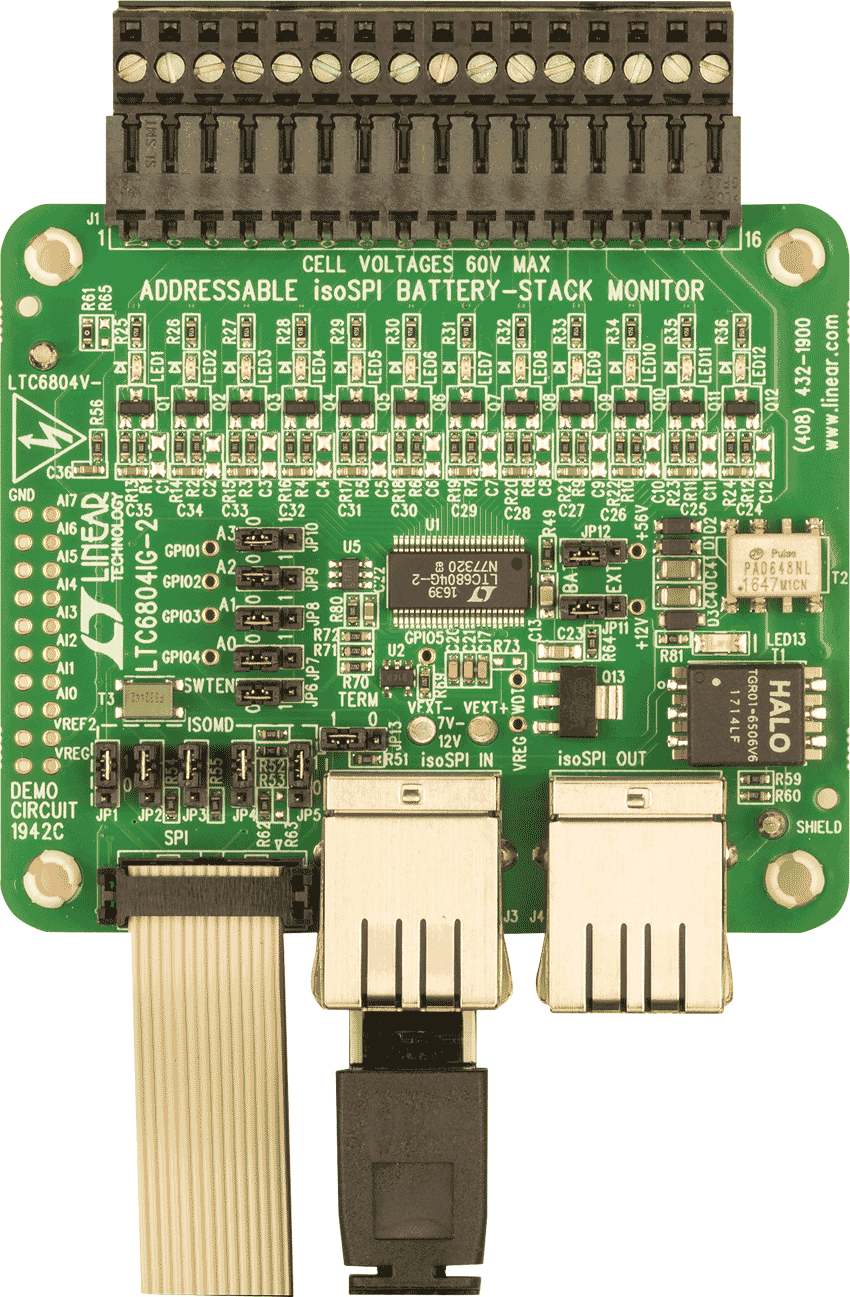

DC1942C
LTC6804-2 Demo Board | Addressable isoSPI Battery-Stack Monitor (DC2026)
产品详情
Demonstration circuit 1942C is an addressable isoSPI battery-stack monitor featuring the LTC6804-2. These boards can be linked through a 2-wire isolated serial interface to monitor any number of cells on a stack. Communication to a PC uses a DC590 USB interface board. A control program for up to ten stacked boards has a Graphical User Interface (GUI) to implement the device command set.
资料
DC1941D
LTC6820 isoSPI演示板（需要DC590B）
产品详情
演示电路1941是一款基于LTC6820的isoSPI™收发器板。LTC6820提供一种通过单双绞线连接实现标准串行外设接口(SPI)器件互连的方法。这种专有2线式接口称为isoSPI。LTC6820将高达1Mbps的SPI信号编码为通过双绞线和简单脉冲变压器传输的差分isoSPI信号。在双绞线的另一端，isoSPI信号可转换回为SPI（使用另一个LTC6820）。
资料
DC2100B-C
12 Cell 4A Controller Board Bi-Directional Active Cell Balancer with LTC3300-1, LTC6804-2 and LTC6820
产品详情
Demonstration Circuit DC2100B-D is a stackable, bidirectional cell balancer slave board using the LTC6804-2 and the LTC3300-1 ICs to achieve active balancing of up to 12 Li-Ion cells. It requires the DC2100B-C for proper operation. The DC2100B-D uses a single LTC6804-2 Multi-Cell Addressable Battery Stack Monitor IC to measure cell voltages and two LTC3300-1 Synchronous Flyback ICs to provide active cell balancing. The DC2100B-C controller board contains a PIC18F47J53 microcontroller, the LTM2884 isolated USB transceiver, the LTC6804-2, two LTC3300-1 ICs, and the LTC6820 isoSPI Interface IC to facilitate isolated communication. Up to seven DC2100B-D boards can be connected to a DC2100B-C to build a stacked system of eight total boards.
资料
DC2100A-C
停产：内置LTC6804-2和LTC3300-1 (x2)的12节4A电池控制器板，用于双向主动电池平衡
产品详情
该评估板已停产且不再推荐使用。替代板为DC2100B-C。
演示电路DC2100A-C是一款独立主动电池平衡器，用于平衡多达12节锂离子电池；配合DC2100B-D从设备板一起用于可堆叠电池平衡解决方案时，它也可用作主控制器板。它由LTC6804-2多单元可寻址电池堆监控器和两个LTC3300-1主动电池平衡器组成。它包含PIC18F47J53微控制器、LTM2884隔离USB收发器和LTC6820 isoSPI接口IC，以便与LTC6804-2和LTC3300-1 IC进行隔离通信。最多可将7个DC2100B-D板连接到DC2100A-C，以构建总计8个电路板的堆叠系统。
资料
DC2100A-D
停产：内置LTC6804-2和LTC3300-1(x2)的12节4A电池可堆叠从设备双向主动电池平衡器
产品详情
该评估板已停产且不再推荐使用。替代板为DC2100B-D。
演示电路DC2100A-D是一款可堆叠、双向电池单元平衡器从设备板，使用LTC6804-2和LTC3300-1 IC实现多达12节锂离子电池的主动平衡。它需要DC2100A-C才能正常工作。DC2100B-D使用单通道LTC6804-2多节电池可寻址电池堆监控器IC来测量电池单元电压，使用两个LTC3300-1同步反激IC提供主动电池平衡。DC2100A-C控制器板内置PIC18F47J53微控制器、LTM2884隔离USB收发器、LTC6804-2、两个LTC3300-1 IC和LTC6820 isoSPI接口IC，以便实现隔离通信。最多可将7个DC2100A-D板连接到DC2100A-C，以构建总计8个电路板的堆叠系统。
